    前言

    ECOTECT是一款常用的可持续建筑设计及分析软件，其包括日照、采光、能耗、太阳辐射等多种模拟功能，用途较为广泛。

    气候分析

    气候分析是做建筑物理性能模拟最基础也是最重要的一环，不同地区，不同方位气象条件相差很大，因此选择地理位置并导入气象数据文件往往是建筑性能模拟软件的第一步。ECOTECT具有单独的weathertool气候分析工具，简单实用，且对气候条件以图像化形式进行表达，清晰易懂，今天我们主要介绍如何用weathertool工具进行气候分析。

    weathertool界面

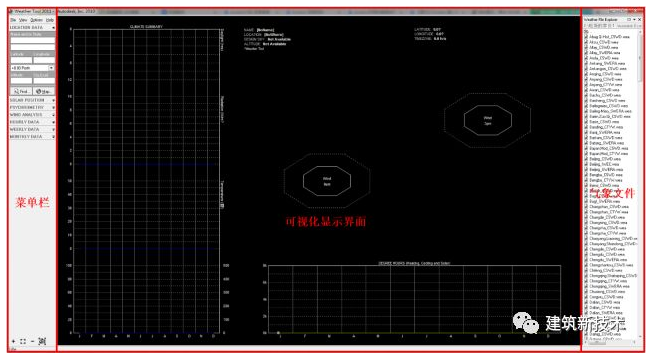

    安装好ECOTECT软件的同时，weathertool工具附带安装，可直接点开，界面如上图所示，从左至右分为三个主要区域：分析栏、可视化界面、气象文件。

    导入气象文件

    在气象文件界面中可导入电脑中已下载的气象文件，本次教程选择天津地区为例。

    地理位置信息

    下面我们逐个讲解左边分析栏各选项卡，即weathertool工具的可用功能。首先导入气象文件后，地理位置信息（LOCATIONDATA）显示该地区经纬度等基本信息。

    太阳位置

    在该选项卡中主要有两个功能，太阳辐射分析和最佳朝向分析。首先调节好时间和建筑朝向，点击“SolarRadiation”，进行太阳辐射分析。

    太阳辐射分析

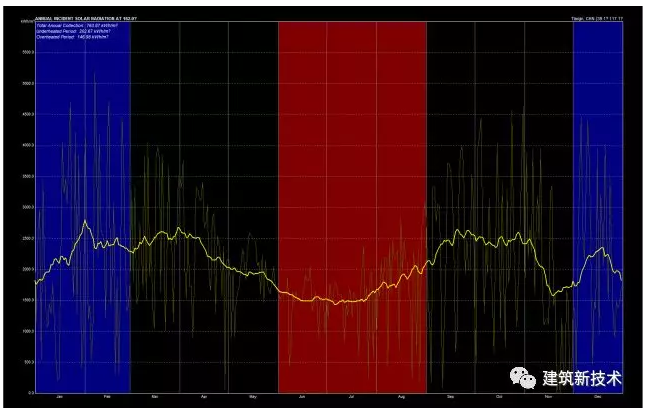

    图中红色和蓝色区域分别代表全年中过热与过冷的时段。细黄线代表全年逐时辐射量，粗黄线代表平均辐射量。

    最佳朝向分析

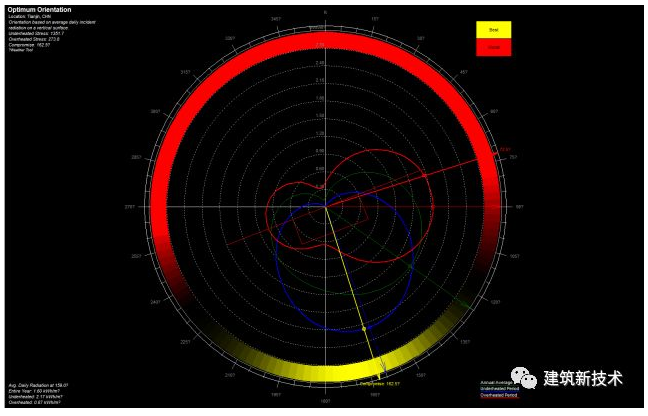

    最佳朝向分析图中，绿色箭头表示全年辐射量最多的朝向，蓝色箭头表示过冷时间段内辐射量最多的朝向，红色箭头表示过热时间段内辐射量最多的朝向。黄色粗箭头表示该地区建筑最佳朝向。

    焓湿图界面

    Weathertool具有焓湿图分析功能，将主被动式设计策略结合到焓湿图中进行可视化表达，分析各设计策略的贡献率和适用情况。点击“ChartOverlay”选项卡，选择“MutipleTechniques”（也可选择一个单独的设计策略进行分析）。

    基于焓湿图的设计策略适用性表达

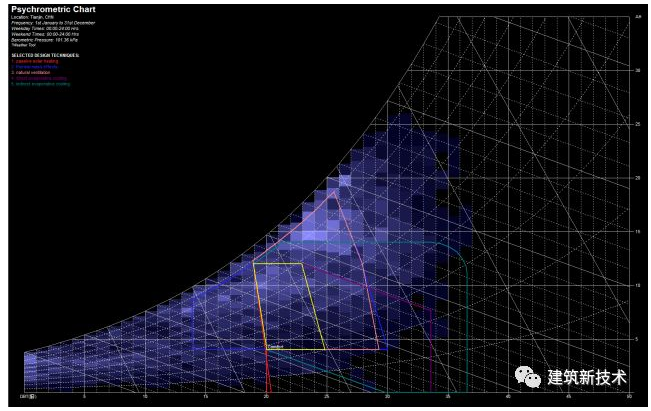

    图中黄色框代表不添加其他技术策略时，建筑的热舒适区间。其他颜色框代表采用相应的如自然通风，蒸发降温等设计技术策略时，热舒适度的提升情况。

    被动式策略贡献率

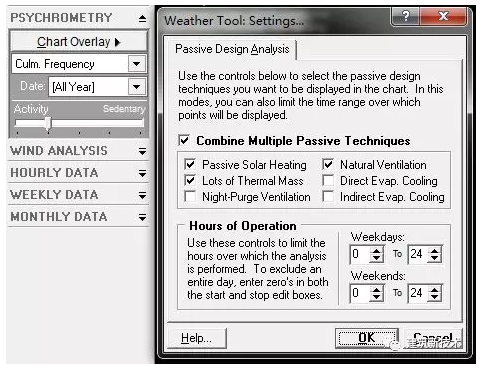

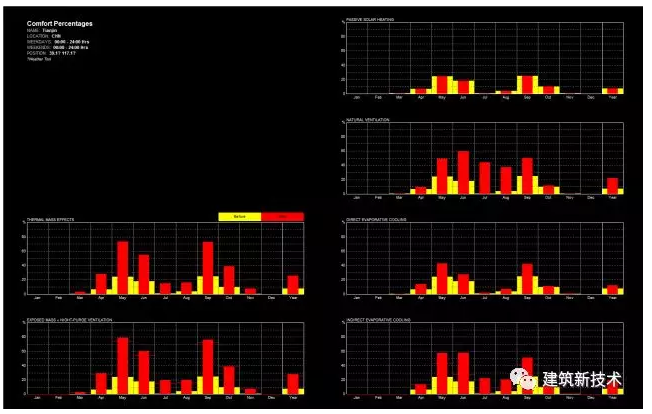

    点击“ChartOverlay”选项卡，选择“PassiveDesignAnalysis”，对各被动式设计策略贡献率进行分析，图片中红色代表应用该被动式设计手段的贡献度。通过横向对比对设计的被动式策略选择提供选择依据。

    风分析设置界面

    风分析可视化界面

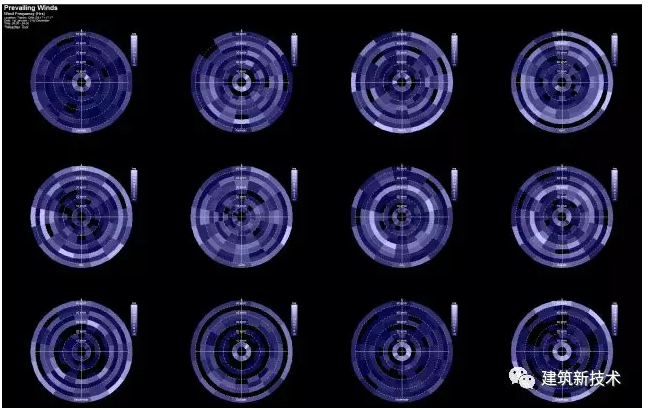

    通过风分析界面，可查看目标地区风玫瑰图情况。但ECOTECT网上流传的气象数据文件中诸多城市的风数据缺失，因此建议去其他气象网站寻找风数据（例如windfinder）。

    逐时数据

    温度与舒适区间

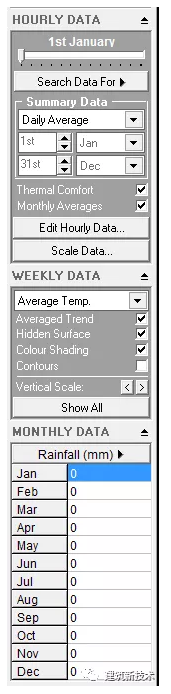

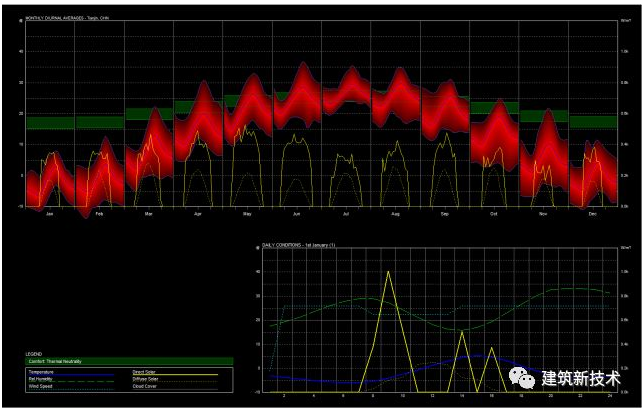

    分析栏最后三个选项卡为逐时数据分析工具，分别为逐时、逐周和逐月。可得到温湿度等全年逐时变化趋势，并以图像进行可视化表达，该处具体操作读者可自行练习。
