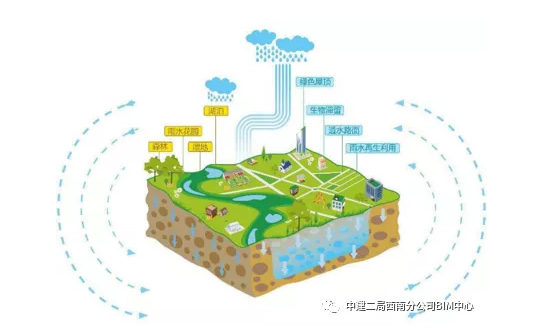

    海绵城市，是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，通过”渗、滞、蓄、净、用、排”等设计理念，提升城市生态系统功能和减少城市洪涝灾害的发生。

    2017年3月5日第十二届全国人大第五次会议上，李克强总理政府工作报告中提到：统筹城市地上地下建设，启动消除城区重点易涝区段三年行动，推进海绵城市建设，使城市既有“面子”，更有“里子”。

    一、项目介绍

    玉溪海绵城市改造项目属于ppp项目，子项目聂耳公园南北长约450米，东西长约260米，总面积约为11.6公顷，其中知音湖面积约为1.8公顷。施工地点处于玉溪市城中心，人群流动大，施工周期短，是玉溪市聂耳文化重要展示窗口，园区改造内容包括透水铺装、市政机电、景观小品、湖体土方开挖、植物园林、海绵LID设施等。

    项目一方面通过建立园区整体BIM模型，将海绵做法和公园改造效果进行对外展示，辅助施工并统计工程量；另一方面通过全封闭式施工，利用物联网传感技术，将园区施工过程中的质量、安全、进度、人员、物资等各项监测数据对接智慧工地平台和BIM模型，实行集中管理和云端实时管理。

    二、BIM+智慧工地应用分析

    三、BIM基础应用

    1、地形建模分析

    工程前期，通过对园区地形建模分析，快速准确掌握项目地形情况，为设计和施工决策提供参考，为人、料、机准备和土方调配方案提供依据。

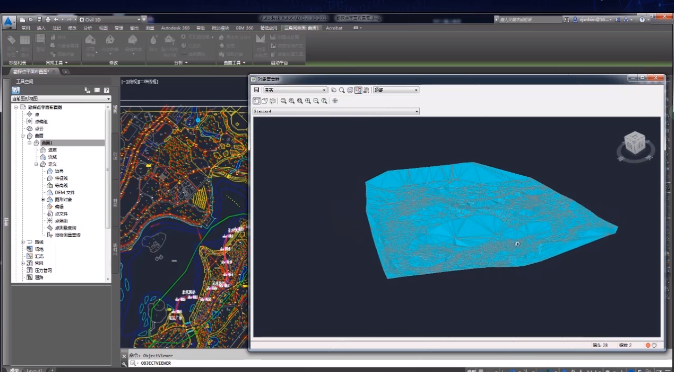

    采用civil3D软件对地勘数据进行三维建模

    2、土方开挖实景建模分析

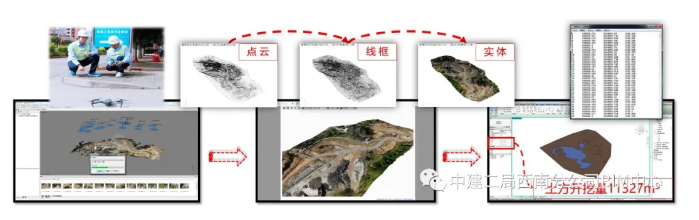

    工程前期，利用无人机航拍扫描，建立知音湖区域实景模型，将导出的DEM高程点数据在revit中二次还原，结合湖底设计标高和原湖底标高，计算出平均土方开挖量11327m?，在施工前为土方作业的人机准备提供参考，拟定成本投入。

    3、园区植被苗木三维还原

    聂耳公园植被、苗木种类繁多，在改造建设前期，通过在园区场地模型中将植被苗木三维还原、组合分析，实现植被景观改造设计比选直观决策，最终确定是否保留原有植物和新添苗木组合，为项目改造工作提供直观、高效的参考。

    4、地上整体模型建立

    5、实体及VR虚拟样板建立

    海绵改造项目措施包括雨水湿塘、下凹式绿地、垂直绿化、生态停车位、管网改造、雨水利用配套设施等，通过建立虚拟三维样板，对海绵城市理念宣传。

    6、BIM海绵做法技术交底与观摩

    四、BIM与GIS融合

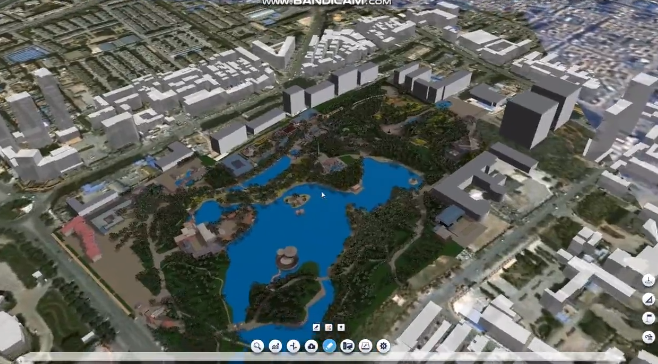

    1、BIM模型与GIS应用一体化融合

    2、地下管网优化

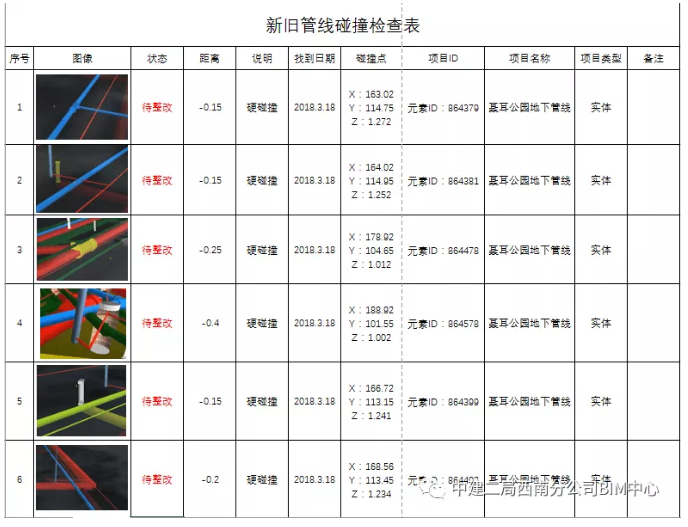

    在聂耳公园模型中接入既有和新添管网模型，通过在三维环境中进行坡率、走向和节点检查，对问题区域进行标注，导出检查表，在BIM协调会上讨论修改，确定最终施工方案。

    3、模型标注测量

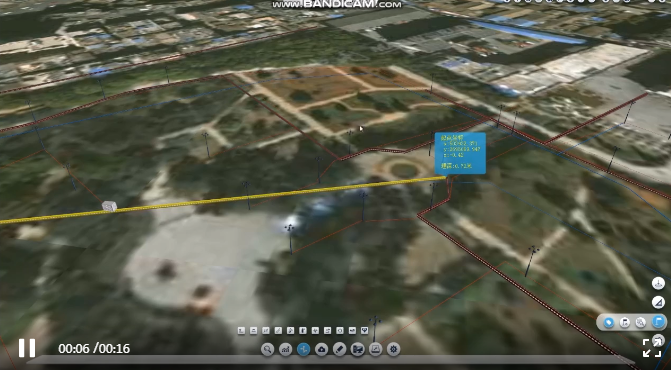

    在三维环境中准确、高效地测量距离、面积，标注各设施构件附属信息，避免因施工操作不当造成的管线破坏，提高工作效率。

    4、快速统计工程量

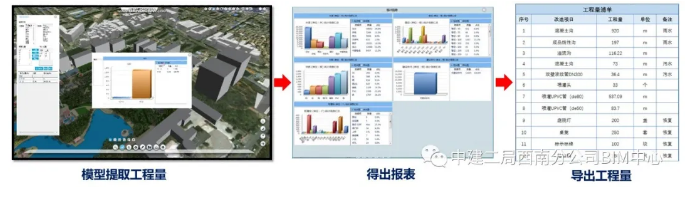

    模型检查调整后，按设施属性进行查询和统计分析，得到全区内设施分布及工程量，直接导出报表，快速、精准提取工程量。

    五、智慧工地应用

    1、智慧工地平台架构

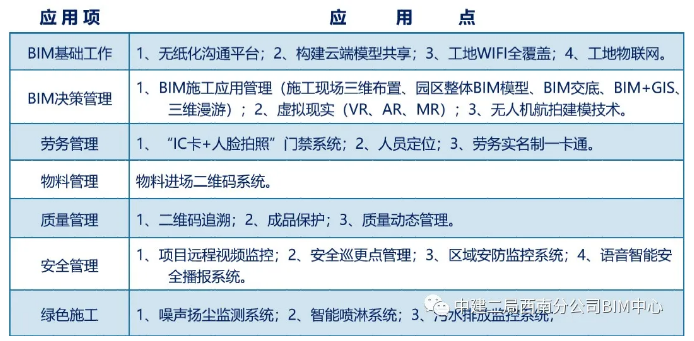

    项目通过物联网传感，将各类信息协调整合，构建包括BIM、GIS、物联网三大模块的智慧工地平台。

    2、智慧工地平台搭建

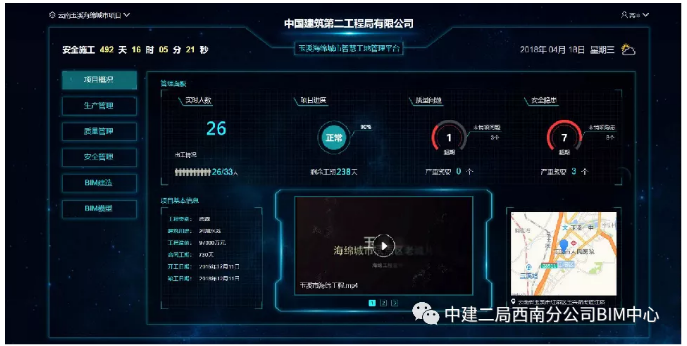

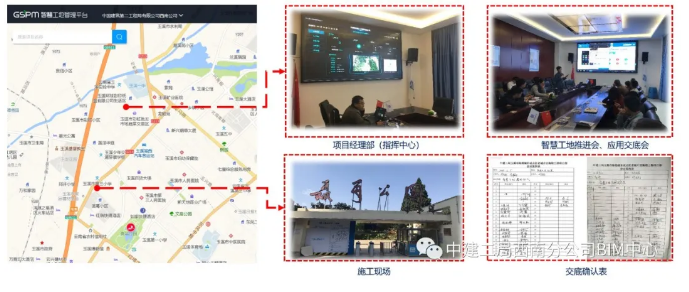

    项目组织智慧工地应用推进会和交底会，设置指挥中心，实现与施工现场监测网络连接。

    3、现场视频监控

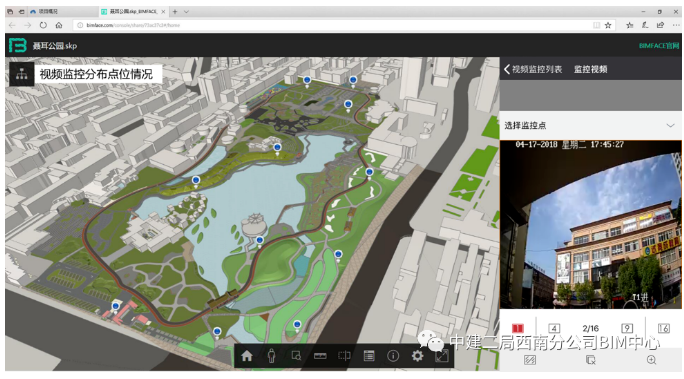

    在施工现场布设监控点，与BIM模型相关联，视频点位在模型上体现，通过pc或移动端查看现场实时状况。

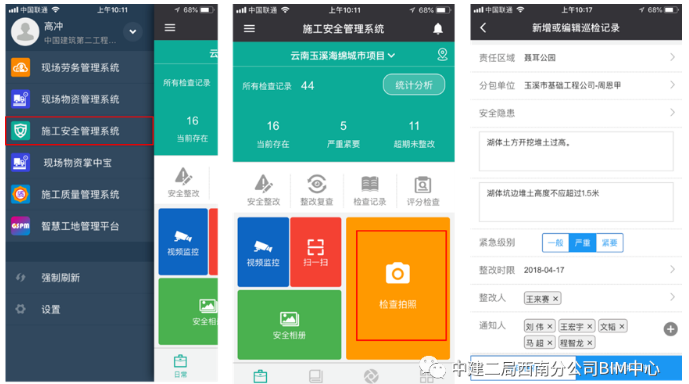

    4、安全动态管理

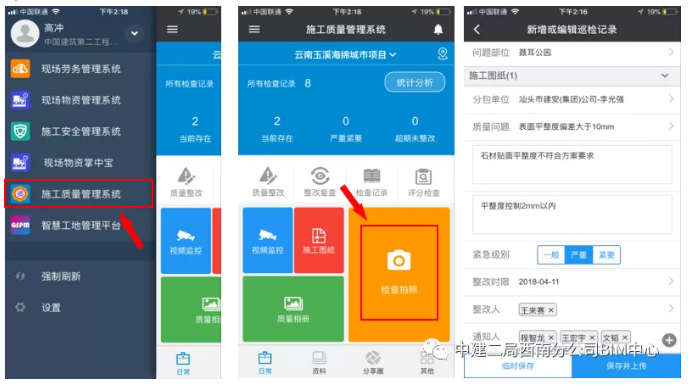

    5、质量动态管理

    六、总结

    通过总结本项目应用，扬长避短，将优秀经验应用在下一个施工点和片区改造中，掌握各动工区域进度、质量、安全、人员组织信息，统筹管理，形成针对海绵城市建设BIM技术应用文献。
