一、项目简介

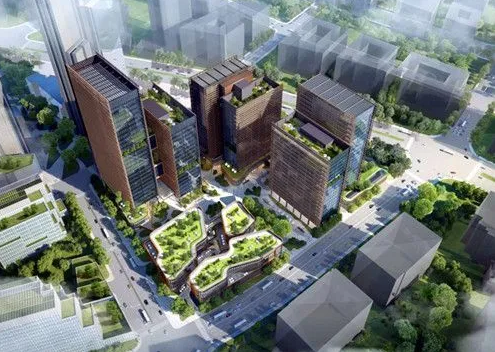

    上海铁狮门F1-C地块项目位于杨浦区民府路与闸殷路交叉口，总建筑面积约15万平方米，其中地上建筑111230平方米，包括T1塔楼20层，建筑面积50088平方米，T2塔楼21层，建筑面积61142平方米；地下2层，建筑40383平方米。

    该项目是写字楼和商业为一体的综合开发项目，最大建筑高度92.15米，目自承接伊始就积极开展BIM工作，建立以项目经理为首的BIM各专业小组。探索和实践BIM在设计和施工领域的应用方法和成效提升项目建设质量管理水平，推动项目数字化建造、精细施工和绿色施工。

    二、现场动态化BIM三维模拟

    由于项目红线内可利用场地有限，平面布置及交通组织是施工难点。因此，项目根据各施工阶段的特点和公司场地布置的标准化要求，依据总平面布置图分阶段进行三维场地布置模拟，通过BIM可视化模型在场地进行漫游，模拟车辆运行路线，动态调整，为各分包单位划定交通路线以及施工场地，从而保证场地的利用率。

    三、基于BIM的全专业综合协同深化

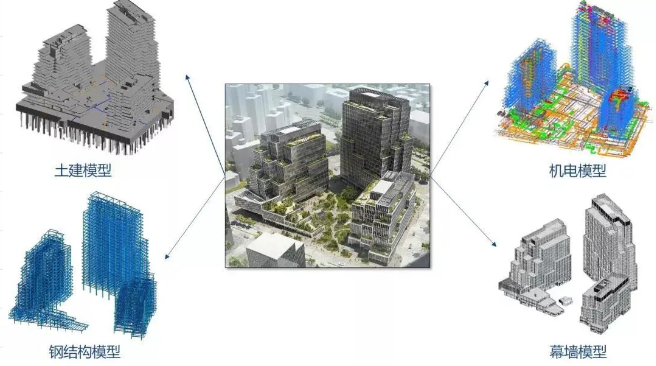

    利用BIM集成化平台创建各专业BIM模型，各专业根据三维模型深化出图，通过BIM例会解决过程中发现的问题，确保深化图纸质量。

    四、基于BIM的地下室空间解决方案

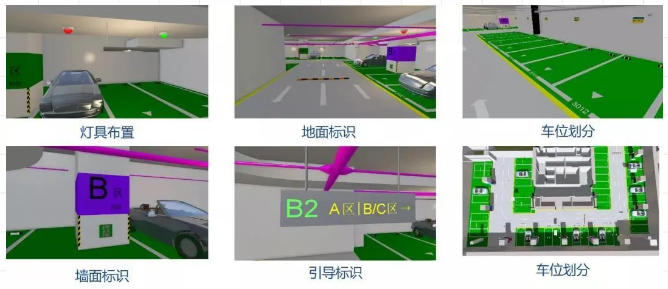

    通过BIM对项目地下车库的墙面、地面和上空引导标识，灯光布置及停车位的划分等进行详细模拟建造，对汽车出入库的行驶路线进行动态模拟，查看车辆在进出库过程中整体空间布置及交通流线设计的合理性。

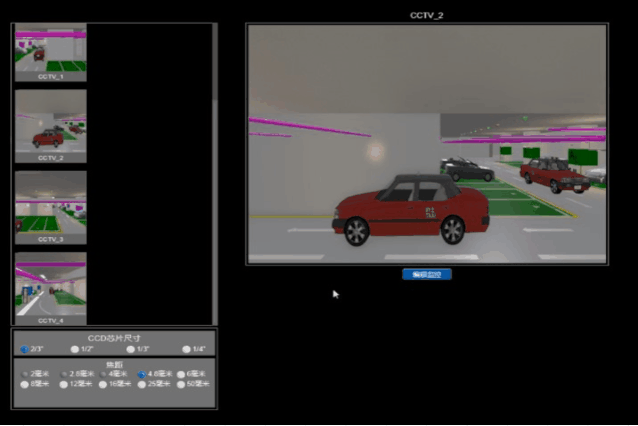

    利用Fuzor软件中的监控模拟功能，对监控布置进行虚拟设计，在模型中不同方位放置摄像头，查看监控范围的角度和广度是否合理、确保监控无盲区，以指导现场摄像头的合理布置。

    五、BIM可视化安全预警之星

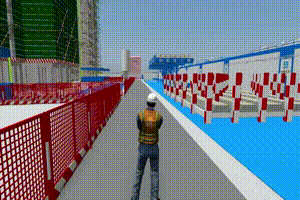

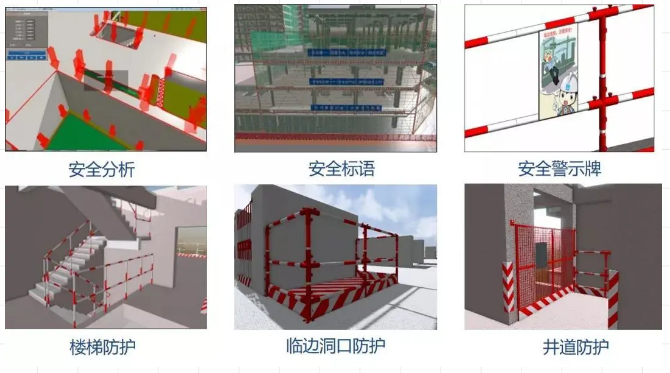

    结合公司安全标准化手册，创建BIM安全标准库，利用Fuzo软件模拟安全防护的区域，针对现场存在安全风险的部位，合理布置安全防护围栏和安全标识。

    六、BIM+新技术打造智慧化工地

    通过无人机将最真实的现场状况反映到移动端上，可智能计算现场不同区域、不同工种的分布情况，节省巡场时间。

    1.BIM+VR安全体验技术

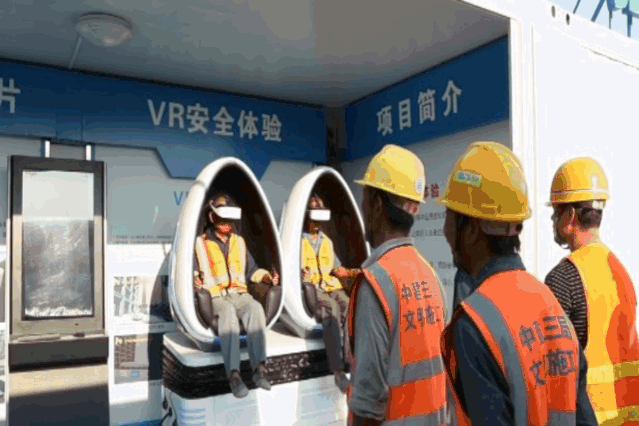

    BIM+VR实景体验，通过虚拟现实技术与VR眼镜相结合，模拟施工过程中可能发生的危险，让体验者具有沉浸式体验的同时提高安全隐患预防意识。

    2.BIM+智慧塔吊

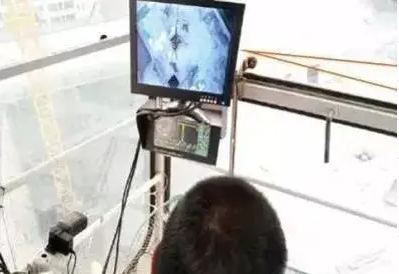

    通过司机人脸识别系统，塔吊防碰撞系统，驾驶室、吊钩可视化系统等，提高驾驶塔机的安全系数，有效防范塔吊碰撞和倾覆事故的发生。
