文章来源：八局之声 工程设备公司

    1、工程概况

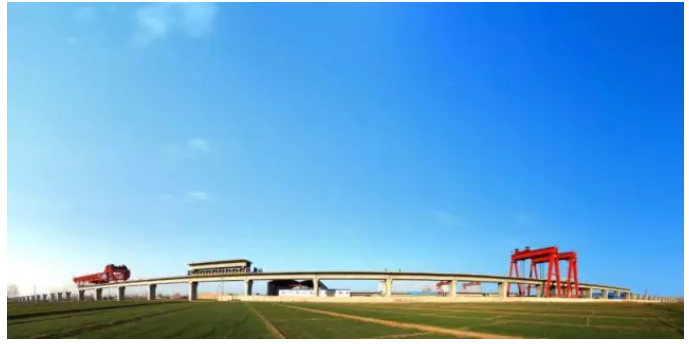

    中国水电八局承建的石家庄至济南客运专线sjz-2标段位于河北省境内，线路长28.3km，其中桥梁总里程26.37km，水电八局承担此标段809榀箱梁的提、运、架作业。

    工程投入箱梁提、运、架特种设备共5台套。2016年5月，石济客专二标段809榀箱梁全部架设完成，工程进入特种设备拆除阶段，其中450t龙门吊及900t架桥机由于设备构建大、单体重、作业安全风险高是拆除工作的重点和难点。

    通过应用BIM技术建立三维模型、合理进行场地布置，模拟现场施工工况，进行方案比选，实现大型设备的精准定位和可视化交底。增强了施工过程中的可控性，避免安全隐患的发生，节省施工成本。充分体现了建筑信息模型可视化、智能化、集约化优势。

    2、运用BIM进行三维建模

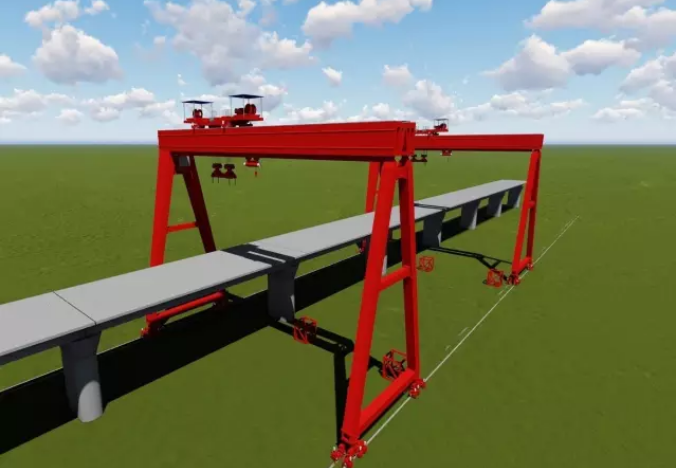

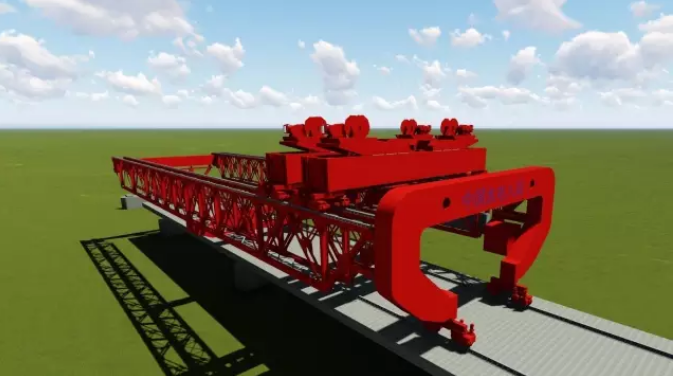

    根据设备CAD平面图纸，通过Revit软件建立设备三维模型，可充分展现设备外观及细部构件。从建立三维模型可直观表现设备形象。图为SPJ900架桥机与MGHZ450龙门吊建模。

    3、现场总平面布置模拟

    利用BIM技术进行施工场地布置，合理规划施工现场中的各生产操作区域、大型设备拆除、安放、解体等位置。解决施工场地有限，施工布置困难等问题，同时节约了现场施工用地确保人流通道。

    4、设备拆除方案的比选及优化

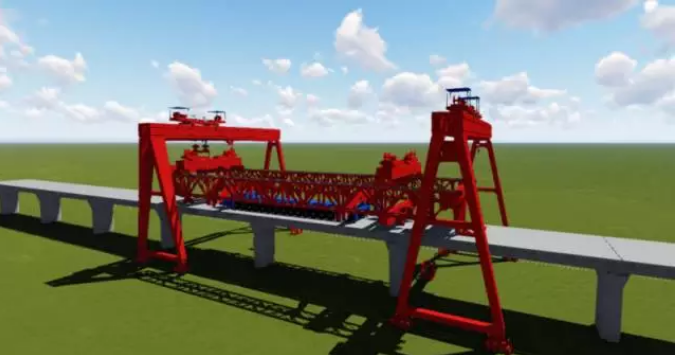

    ①经过模拟比选，架桥机采用2台龙门吊整体台吊下桥，地面解体的方案，保证了架桥机拆除安全，加快施工效率。

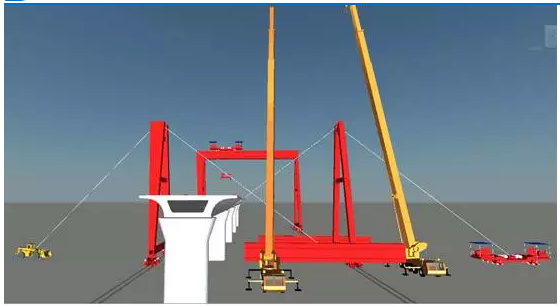

    ②经过模拟比选，龙门吊采用大件空中解体，2台汽车吊吊至地面，再对大件进行地面拆除的方案。

    ③经过模拟比选，龙门吊刚性支腿拆除的方法采用分节拆除，在桥面将刚性支腿上半部分解体吊至地面分拆，后将下半节平稳吊至地面分拆。

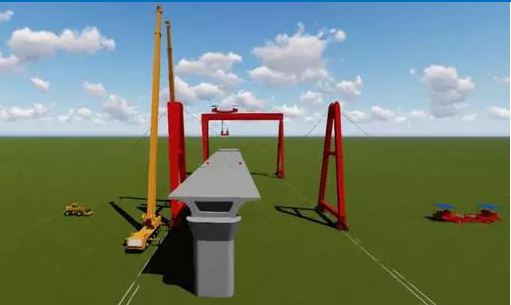

    ④通过模拟龙门吊刚性支腿、柔性支腿拆除时缆风绳的布置，对缆风绳布置方法进行比选。

    5、施工工况模拟、三维可视化交底

    充分利用BIM三维可视化特点，通过动画添加，模型融合进度计划，对施工过程进行模拟，通过视频形式在施工前对班组进行交底，更加直观、形象的将施工工艺流程展现，施工过程一目了然。图为三维可视化视频交底现场。

    6、结语

    BIM技术首次在大型特种设备安拆施工中进行应用，为特种设备拆除施工提供了可靠的技术支撑和安全保障，提高了生产效率、降低了项目施工成本，取得了较好的效果。但在项目应用过程中也遇到了一些问题，如缆风绳在不同风级情况下的受力模拟等未能成功应用，更多技术尚在不断研究中。
