Revit2019如何修改图元的工作平面？
使用该工具选择一个不与现有工作平面平行的工作平面。

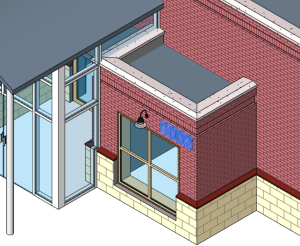

在视图中选择基于工作平面的图元。
单击“修改 | <图元>”选项卡
“工作平面”面板
（编辑工作平面）。
注： 使用“编辑工作平面”选项时，新的工作平面必须平行于现有的工作平面。 如果需要选择不平行于现有工作平面的工作平面，请使用“拾取新的工作平面”选项。
在“工作平面”对话框中，选择另一个工作平面。
名称—从列表中选择一个可用的工作平面，然后单击“确定”。
列表中包括标高、网格和已命名的参照平面。
拾取一个平面—Revit 会创建与所选平面重合的平面。 选择此选项并单击“确定”。 然后将光标移动到绘图区域上以高亮显示可用的工作平面，再单击以选择所需的平面。
可以选择任何可以进行尺寸标注的平面，包括墙面、链接模型中的面、拉伸面、标高、网格和参照平面。
拾取线并使用绘制该线的工作平面 - Revit 可创建与选定线的工作平面共面的工作平面。 选择此选项并单击“确定”。 然后将光标移动到绘图区域上以高亮显示可用的线，再单击以选择。
拾取一个新主体—仅在绘图区域中选择基于工作平面的图元后，此选项才显示。 选择此选项并单击“确定”。 在“修改 ｜ <图元>”选项卡>“放置”面板上，选择所需的选项：“垂直面”、“面”或“工作平面”。 然后将光标移动到绘图区域上以高亮显示可用的图元主体，再单击以选择所需的主体。
如果需要，在工作平面上重新定位图元。
