创建地形的方法有很多，今天我们就介绍如何用dynamo去创建地形并与revit进行交互。

    思路：

    运用dynamo去识别excel表格中的数据值作为地形点阵来创建地形，将地形点的三个坐标值(XYZ)记录在Excel表格中，创建相关节点将表格中的数据导入到dynamo程序中，要准确的将三个坐标值对应到每个点，这里有两种记录数据的方法：

    （1）将X、Y、Z值分别记录在同一个文档中，拆成三个表，将X、Y、Z的值分开导入到dynamo中，再使其变成点阵，最后生成地形。

    （2）将X、Y、Z值分别记录在同一个文档的一个表中，转置后去识别表格中X、Y、Z值，再使其变成点阵，最后生成地形。

    方法（1)

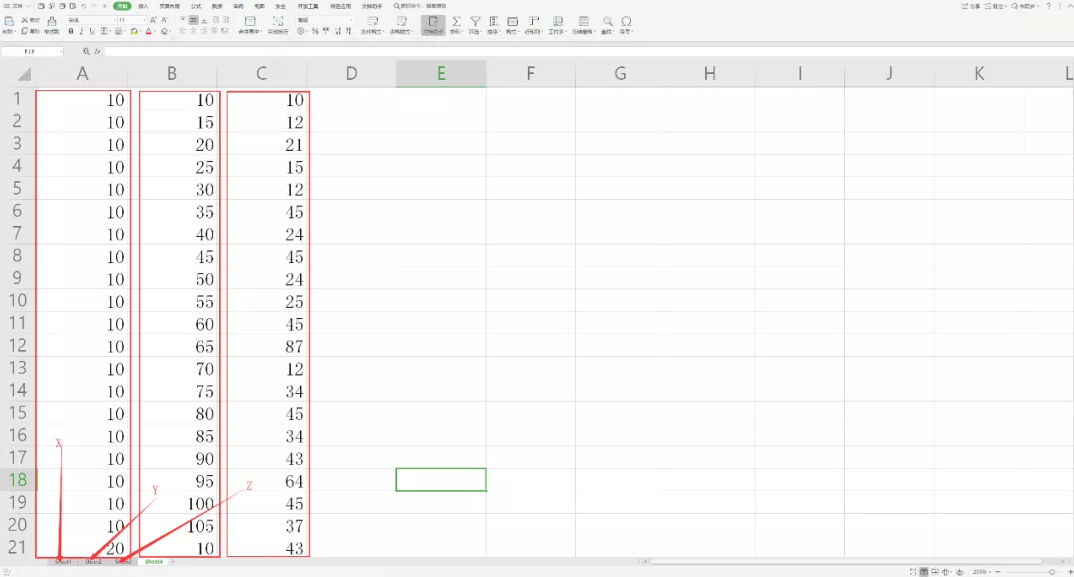

    数据记录，将数据拆成三个表

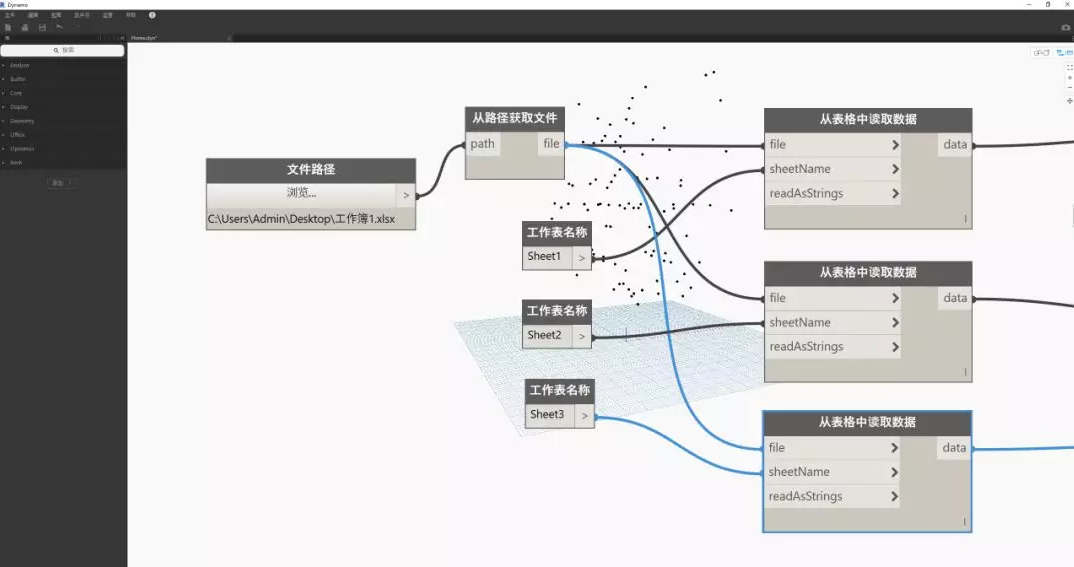

    将excel表格的数据导入dynamo中

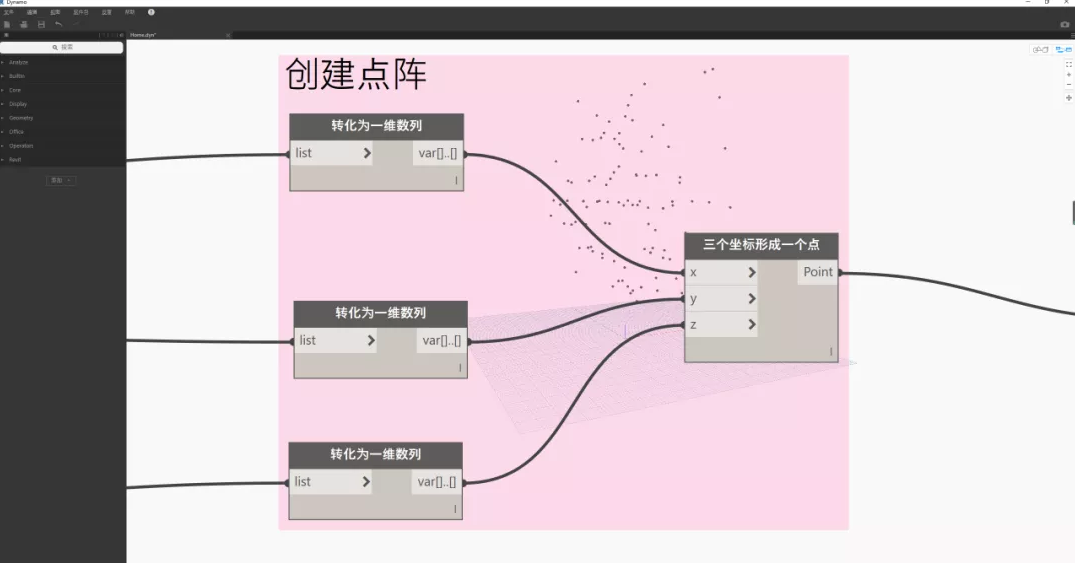

    使用导入的数列创建点阵

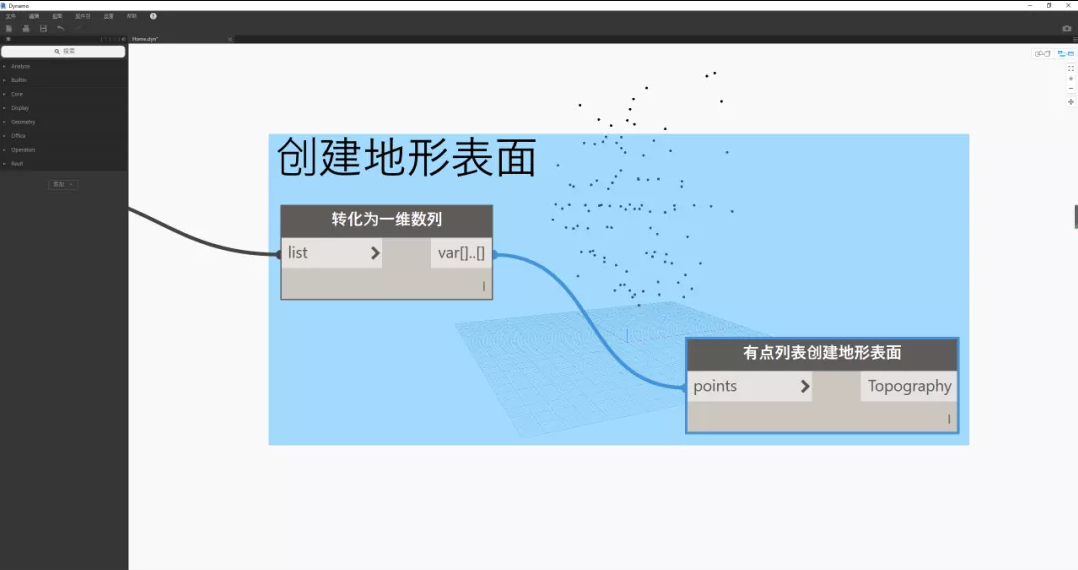

    在revit中创建地形

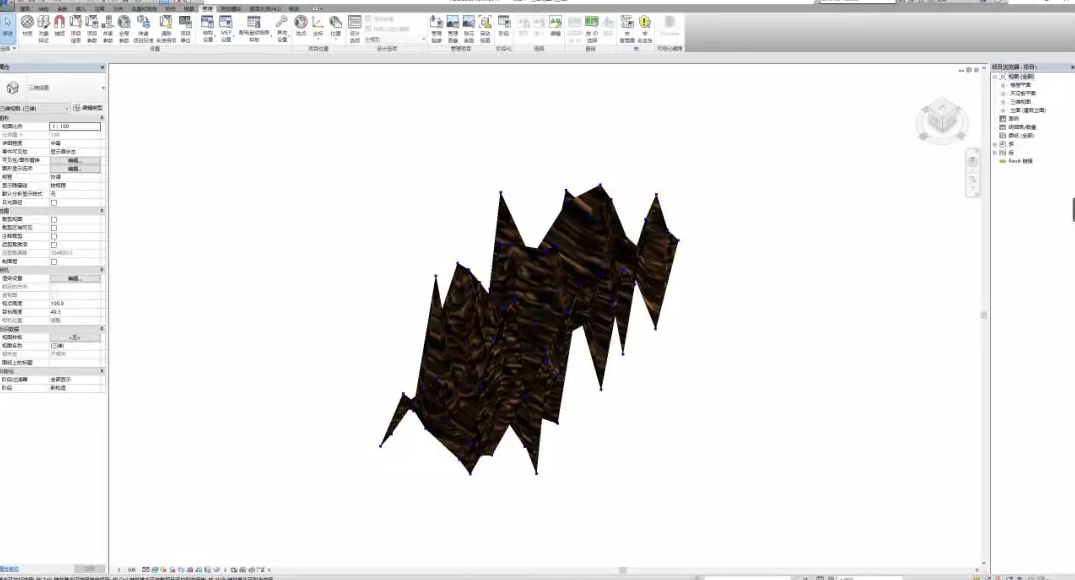

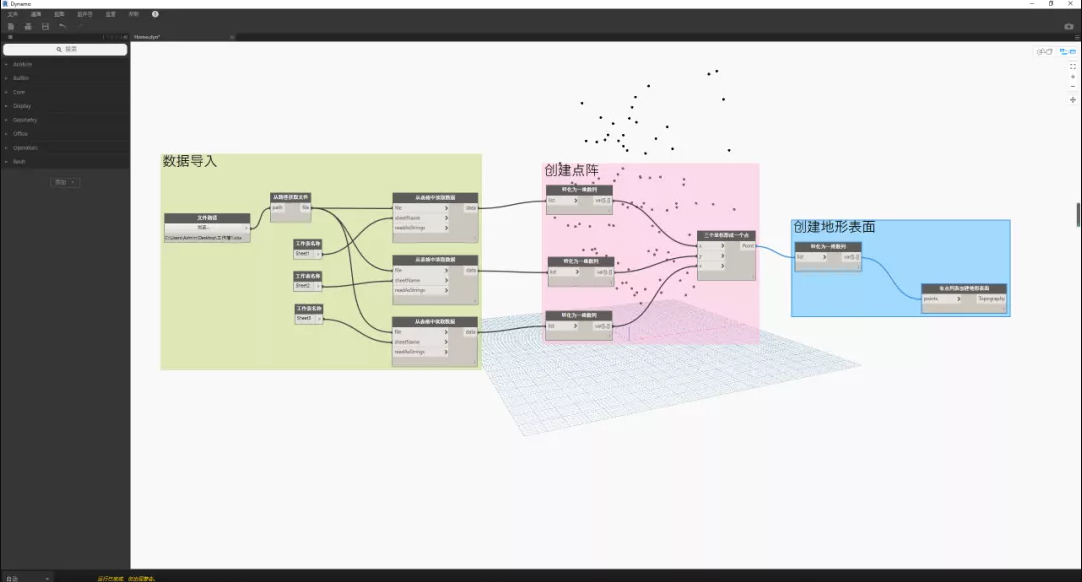

    创建完成后的节点及revit中地形

    由于地形数据是随机录入的，生成的地形高低起伏较大。

    方法（2）

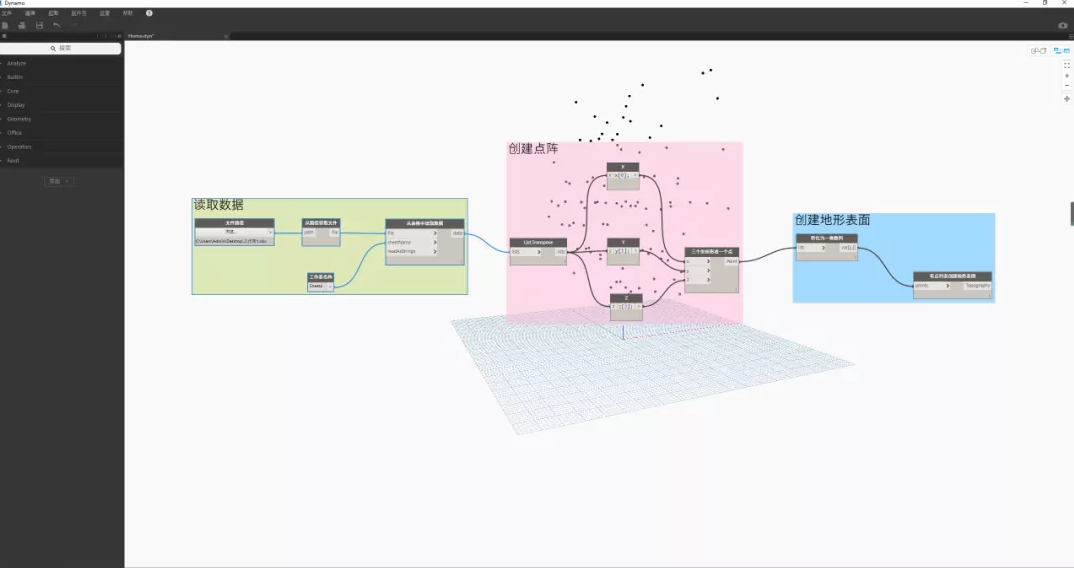

    数据统计方式不一样，读取数据和创建点阵需要用到数据的节点也会不同，创建完成后的节点如下图所示，创建出来的地形是一样的。
