Honeybee for Dynamo

    自然采光分析实践

    引子

    自然采光是绿色节能建筑设计中很重要的策略之一。在设计阶段，目前国内主要采用Ecotect、Radiance、IES-VE、斯维尔Dali、PKPM-Daylight等软件来进行自然采光模拟分析。但这些软件很难和BIM软件顺畅地对接起来。

    Dynamo作为Revit上参数化设计平台，能让设计师们在Revit中更高效、更有创新性的操作。今天给大家介绍一下如何在Dynamo中实现自然采光分析。

    1、使用软件

    Revit2016

    Dynamo1.2.0

    Honeybee0.0.7

    （最新版0.0.8在识别房间时会有错误）

    小提示：

    要把Revit调整为英文版才能顺畅运行Honeybee。

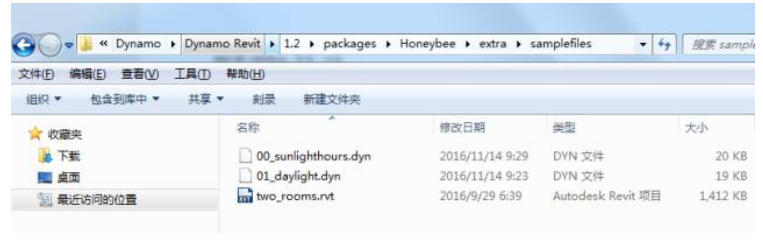

    2、Revit模型和dyn文件都在用Honeybee的SampleFiles文件夹里面的。

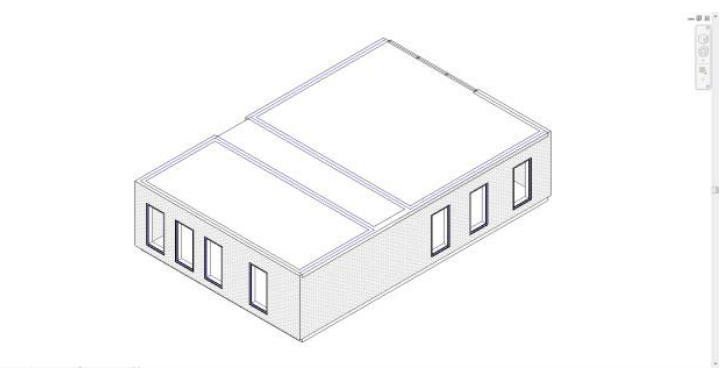

    Revit模型截图

    3、计算流程

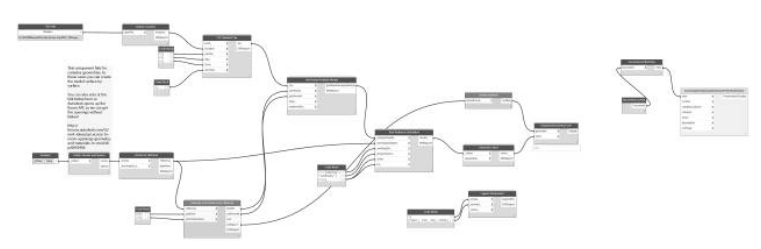

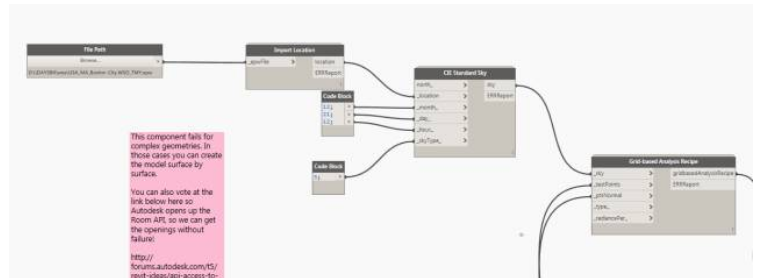

    Honeybee采光计算电池缩略图

    上半部是导入气象文件、生成天空模型、选择计算类型。

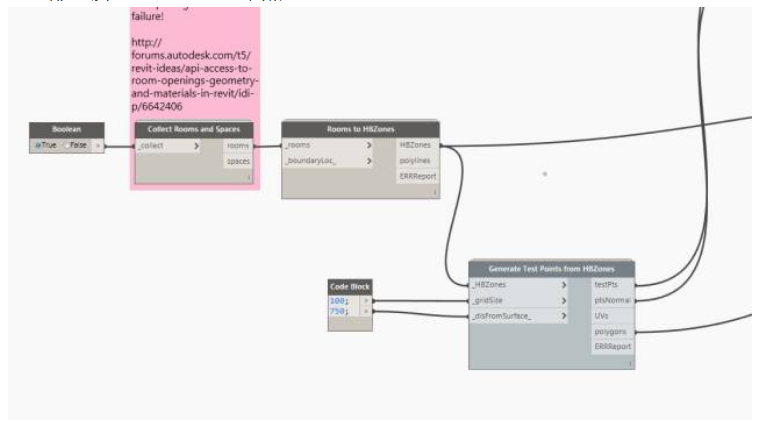

    下半部是读取Revit中房间，然后划分网格。

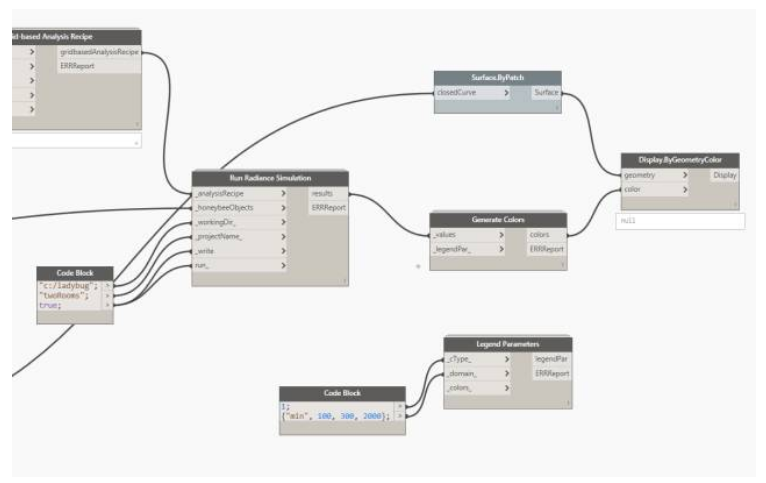

    最后是调用Radiance执行采光计算并把结果显示在Dynamo里面。

    4、计算结果

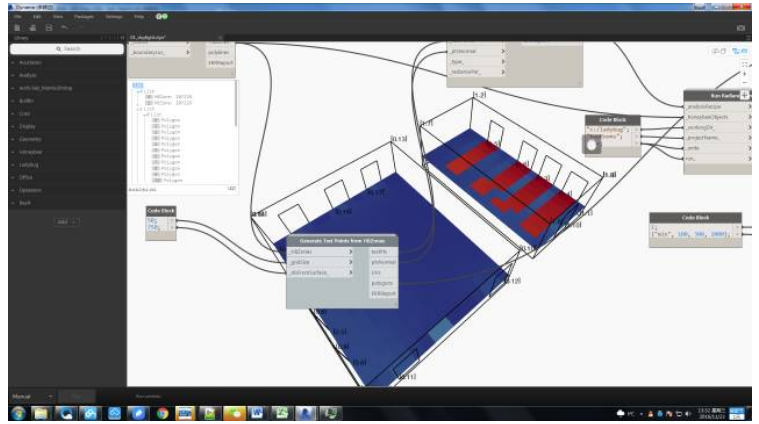

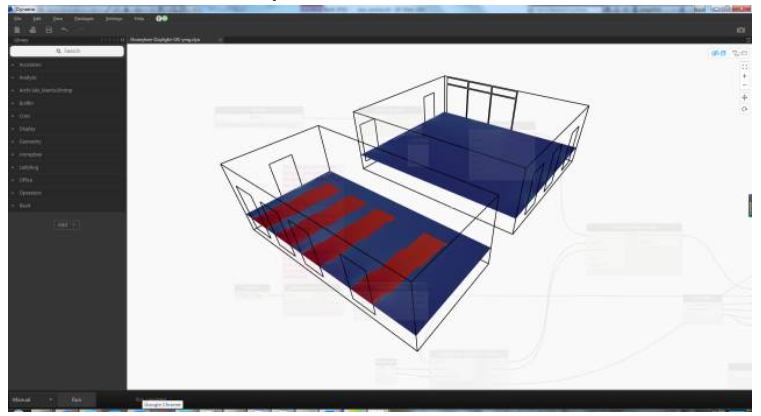

    读入Dynamo并进行采光分析的结果

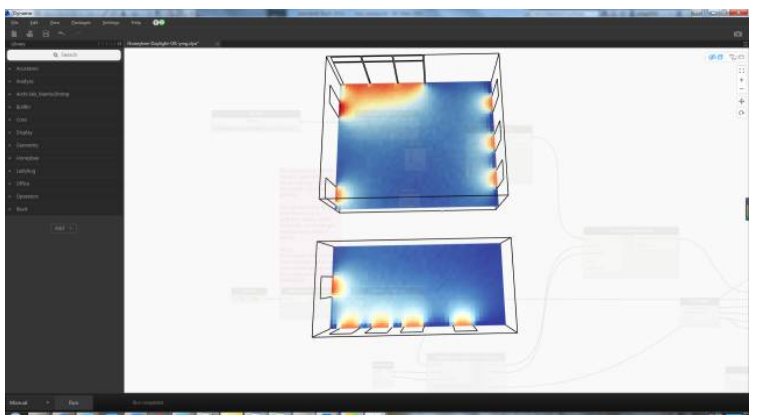

    12月21日12时晴天模型计算结果

    全阴天模型计算结果

    Honeybee0.0.7版本采光计算结果单位是lux，与《建筑自然采光设计标准》和《绿色建筑评价标准》的采光系数DF(%)还不太一致。
