基于BIM实时施工模型的4D模拟过程

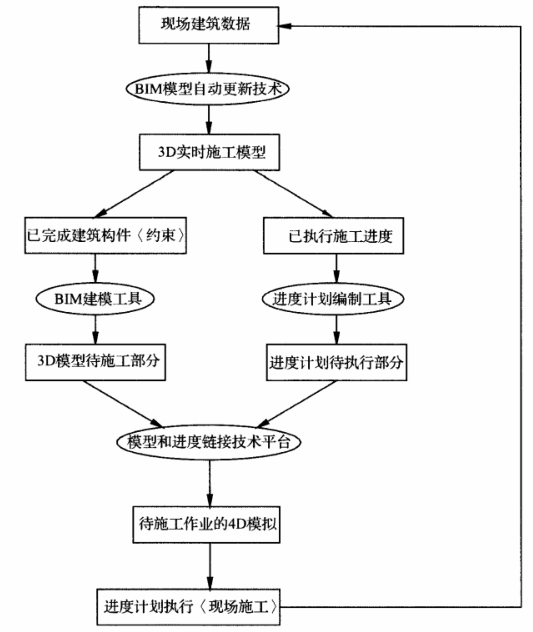

基于实时施工模型的4D模拟实施框架如图所示。与基于施工模型的4D模拟不同的是，基于实时施工模型的4D模拟是一个动态的循环过程。利用BIM模型自动更新技术完成对施工现场已完成构筑物的数据采集，并自动更新到BIM实时施工模型。通过在三维视图中对实时施工模型的查看，可以直观及时的跟踪到已完成施工的部分和已执行的进度计划，并将已完成施工的建筑部分作为后续施工作业的约束条件；然后将未施工的建筑模型部分和未执行的进度计划相链接，进行以已完成施工部分为约束条件的后续施工作业4D模拟，并以此4D模拟作为工具分析后续的进度计划和指导后续的现场施工作业。
一般来说，施工模型在项目施工前进行创建，基于此三维模型的4D模拟也是在项目开展前进行的可视化模拟。而实时施工模型则需要把已完成的建筑部分更新到模型中，以此为约束条件进行的4D模型更贴近项目的当前状态，从而使得4D模拟更准确和更有指导意义。同时，通过BIM实时施工模型，项目管理人员可以在三维视图中及时直观的跟踪项目的施工情况，发现存在的问题和了解项目的当前实际状况。基于此对后续活动所进行的4D模拟，可以更准确预测和分析潜在的问题，作为项目管理控制的一个有效工具。
