用Revit绘制柱时，如何显示柱轮廓？
Revit中绘制柱时不显示柱轮廓
在revit中放置结构柱之前不显示柱的轮廓，会造成工作量的加大，今天与大家分享下其原因及解决方法。
原因一、基线设置问题

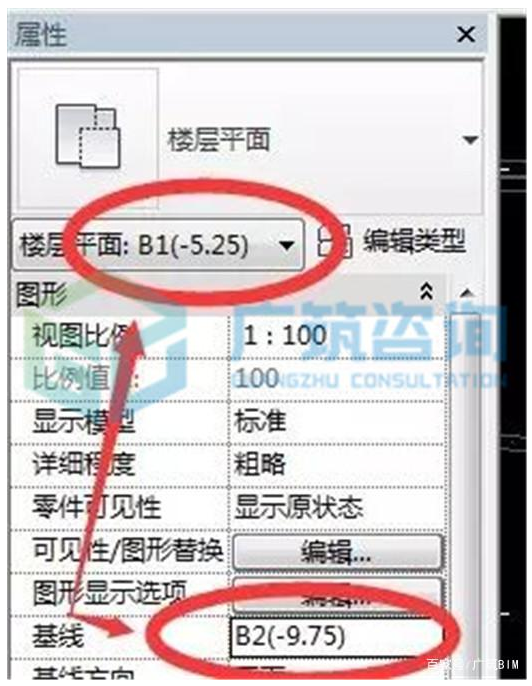

解决方法：在属性栏中将基线设置成放置柱子当前平面的下一层平面。
图1
原因二、视图范围问题

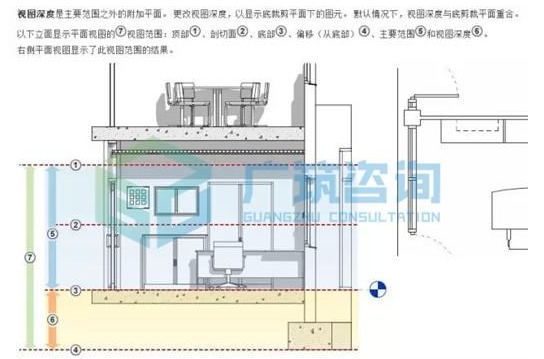

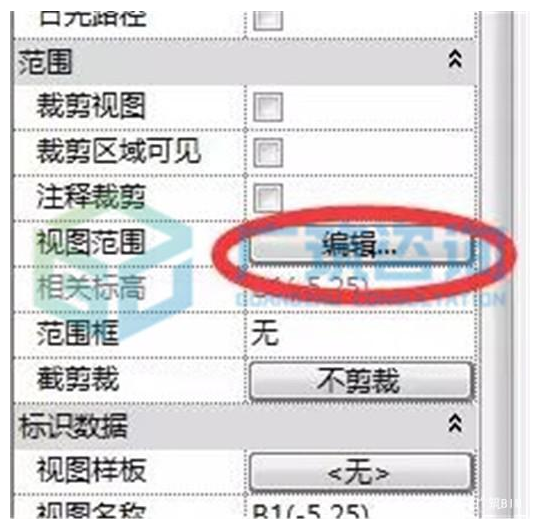

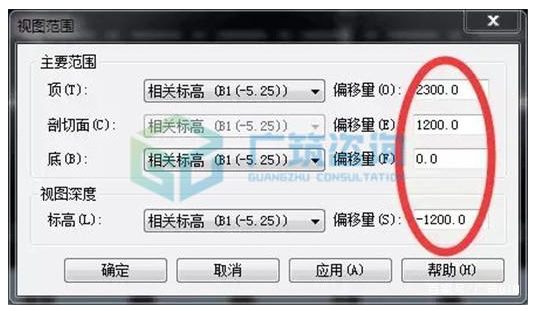

解决方法：调整视图范围（若不理解视图范围可点击图3中的“帮助”）。
图2
图3
图4
原因三、材料问题

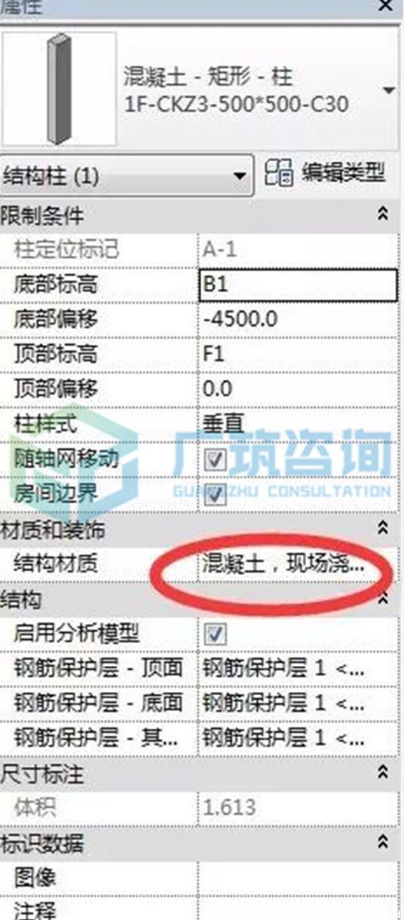

解决方法：先将柱的材质改为非混凝土的其他材质，所有结构柱放置后，再统一修改材质为混凝土。
图5
