Revit中异形结构如何创建？
Revit在房建领域基本得到普遍应用，房建中的板墙设计一般都是很规整的，但是随着时代的发展，设计师对建筑设计要求越来越高，异形建筑应用而生，这个也是国内追求的建筑时尚，接下来，我将给大家讲解创建异形建筑结构的方法。
异形结构创建
首先，在建筑样板中，创建6层标高，这个将为以后在体量中生成楼板做准备，好了，然后，我们打开“体量和场地”选项，内建体量。

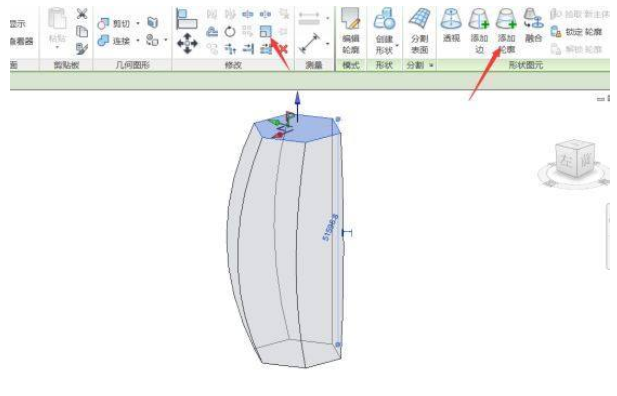

接下来，我们通过添加轮廓、缩放组合的方式创建如图所示的体量。
完成体量的创建然后选中创建好的体量，我们可以通过创建明细表的方式查看所创建物体的各类参数。

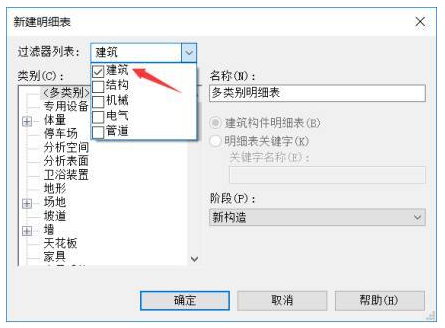

视图——明细表，在这里，我们需要找到体量的明细表，在过滤器中，可不勾选其他专业，方便我们快速查找。

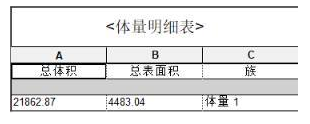

勾选总体积，总表面积，族这三个选项，然后确定，明细表如下图。

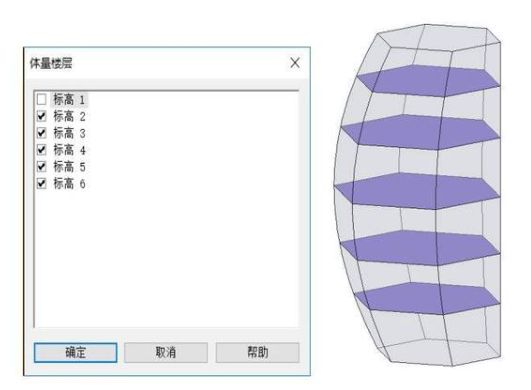

回到创建体量的话题，接下来，选择选项卡上的体量楼层，这时候我们就可以创建相应的体量楼层了。
体量楼层创建好后，我们接下来就可以对楼层进行添加楼板操作。选择“体量和场地——楼板”，开始添加楼板。同样的我们可以选择“体量和场地——墙、屋顶、幕墙系统”进行相应的创建。

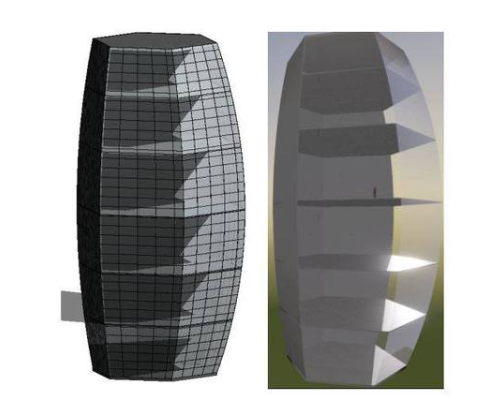

接下来，我们如果修改了体量的相关的尺寸，那么我们只需要选择相应的修改的面，然后在上下文选项板选择“面的更新”即可完成所加物体的更新。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
