如何解决Revit中阀件不拾取管道？
AiRevit是以Revit技术为核心，以相应BIM技术为辅助的综合性BIM学习社区。包括Revit、Navisworks、Fuzor、Dynamo等BIM相关软件，以及VR、协同工作等BIM技术。在revit中，机电模型中画管道时需要添加阀件，那么有些阀件添加时不是拾取管道的，接下来介绍种一方法来解决此问题。

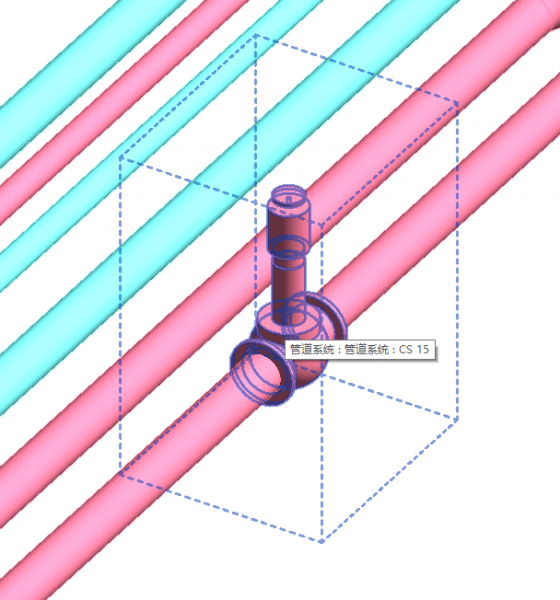

1、先绘制一段管道，选择一个阀门放置，如图其实没有拾取管道，即阀件与管道没有连在一起。

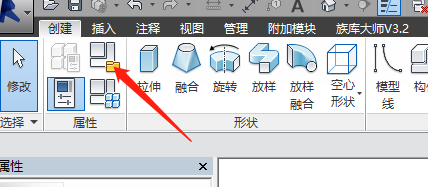

2、双击该族，进行对族的编辑，选择族类别和参数。

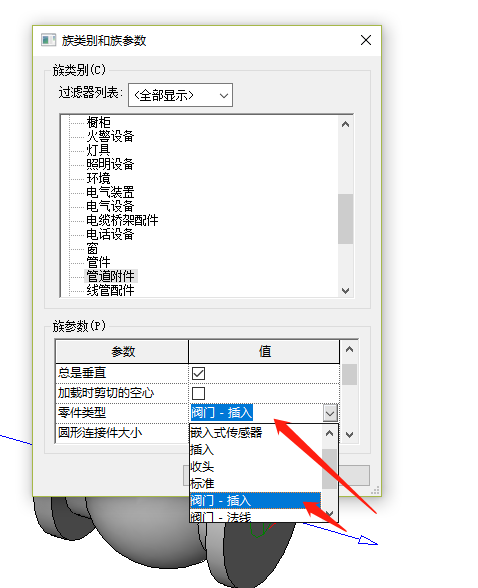

3、将族参数中的零件类似改成阀门-插入，点击确定，载入项目即可。
解决Revit中阀件不拾取管道的意义：通过学习上述文章，不仅学会了解决阀门不能自动拾取管道的方法，同时也要理解完成的族可以进行重新编辑，以及零件类型选择的作用。
