revit门洞怎么开？BIM一级考试真题解析内容
使用软件：AutodeskRevit
考生具备娴熟的软件基本功能，快速建模技巧及识图能力，并合理安排做题时间，考试合格基本没有什么问题
第一题、“六边形门洞”三维模型

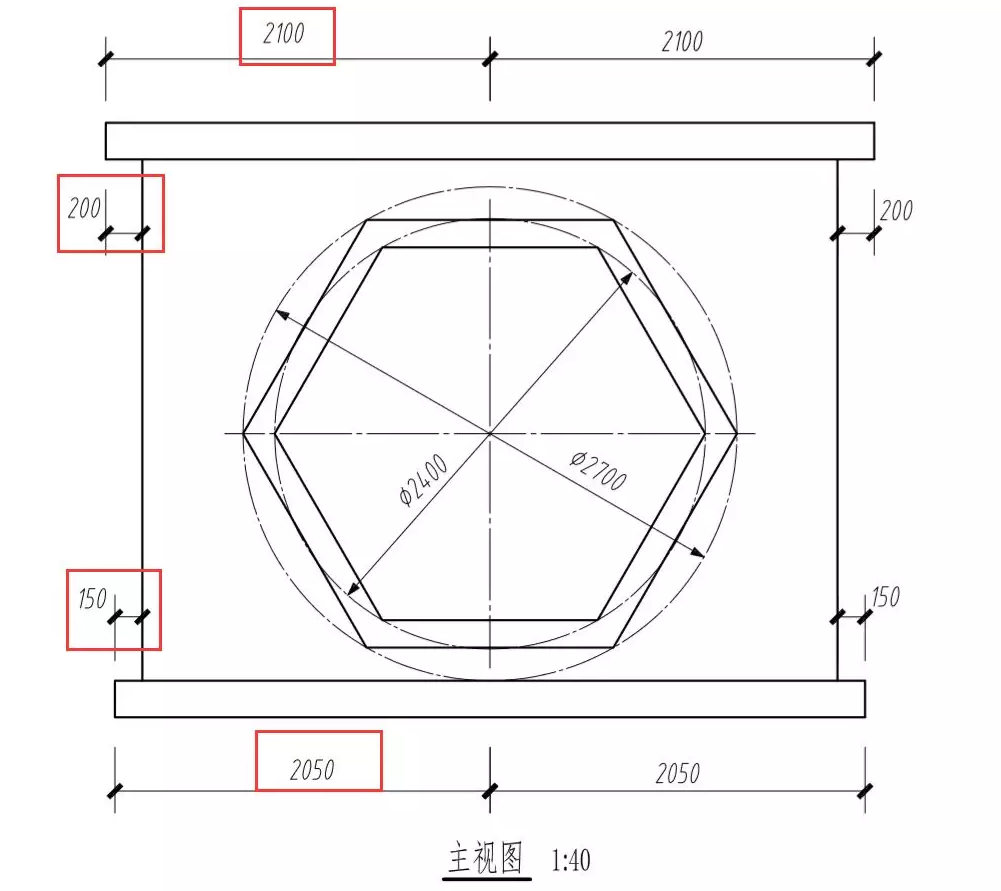

第一题题目
考试重点：本题的重点创建方式主要通过实心拉伸和空心拉伸来创建模型。

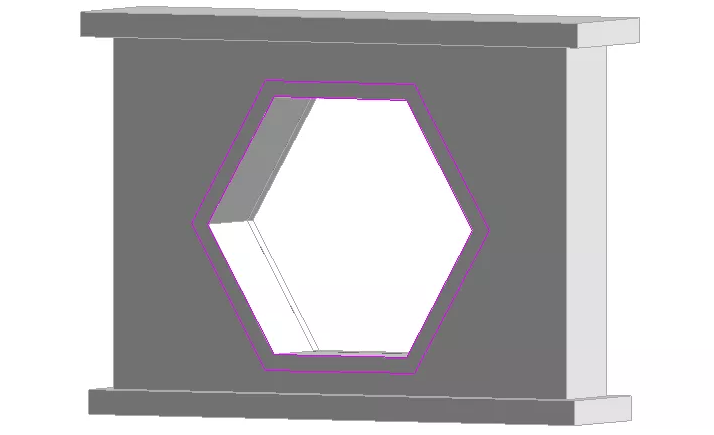

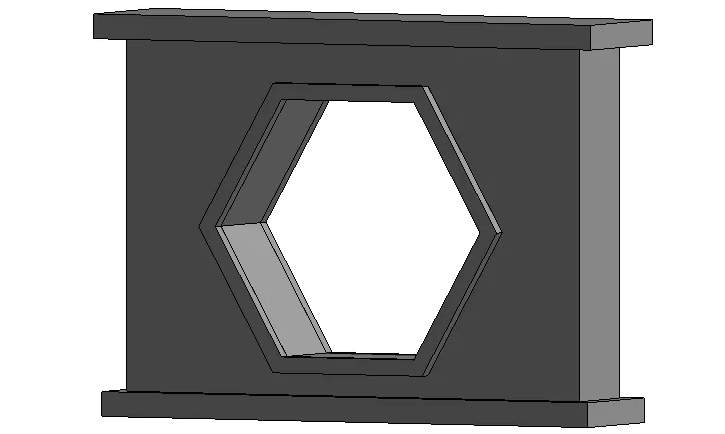

第一题答案模型
绘制方法：
1.没有明确创建方式，可用族、体量、项目创建。
2.画参照线，做出顶部底部和中间面板的实心拉伸。
3.立面创建六边形空心拉伸。
4.前立面绘制六边形实心拉伸。
5.“六边形门洞+考生姓名”保存文件。
注意事项：
注意尺寸不要画错。上下的的部分拉伸数值是不一样的，这里稍不注意会扣分。
第二题、创建“桥墩”的三维模型

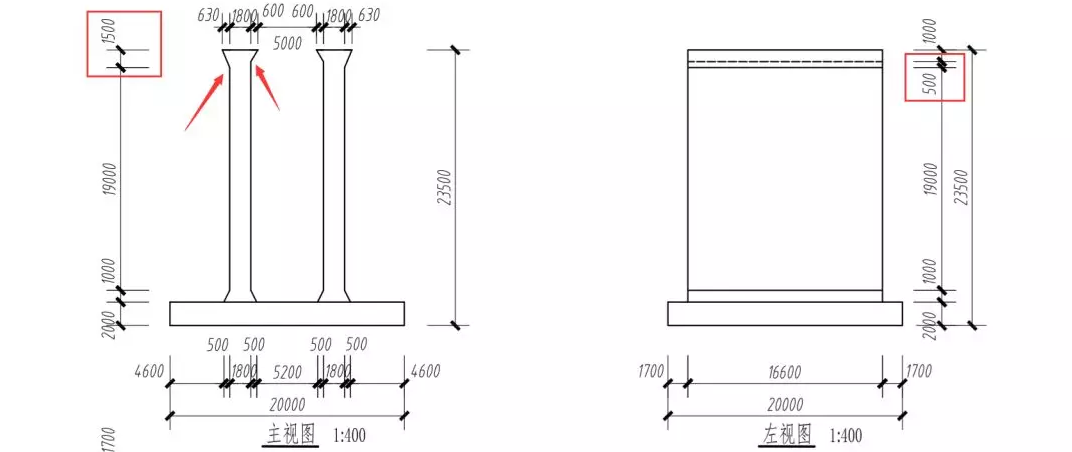

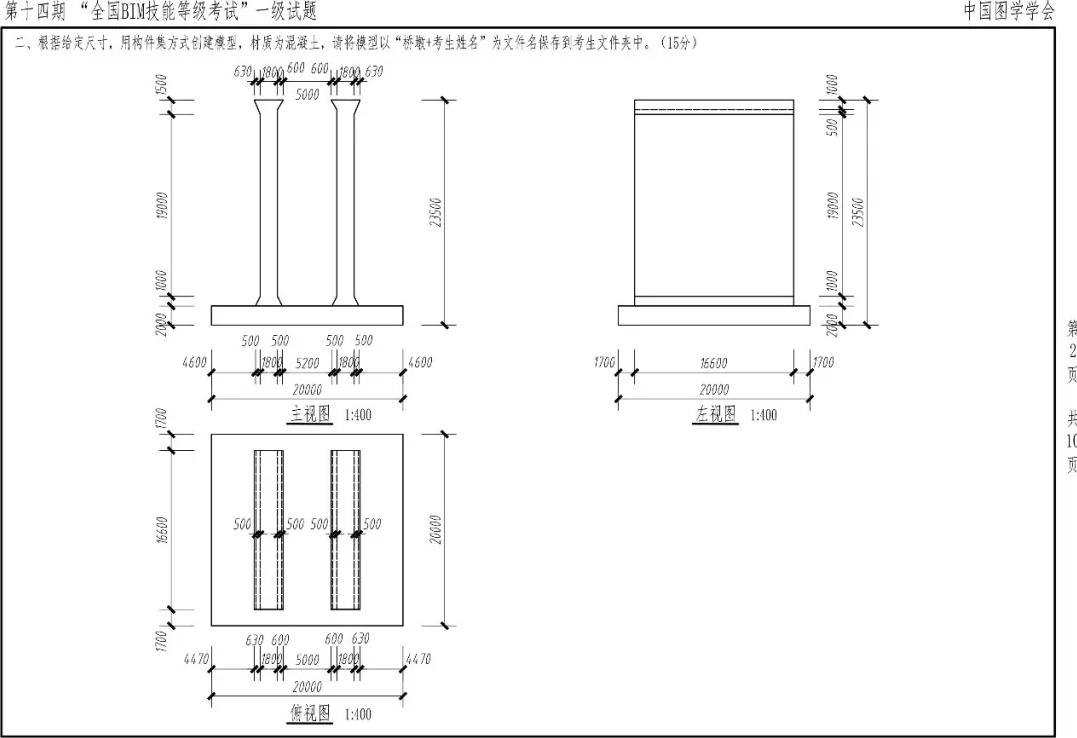

第二题题目
考试重点：本题的重点创建方式主要通过实心拉伸来创建模型。

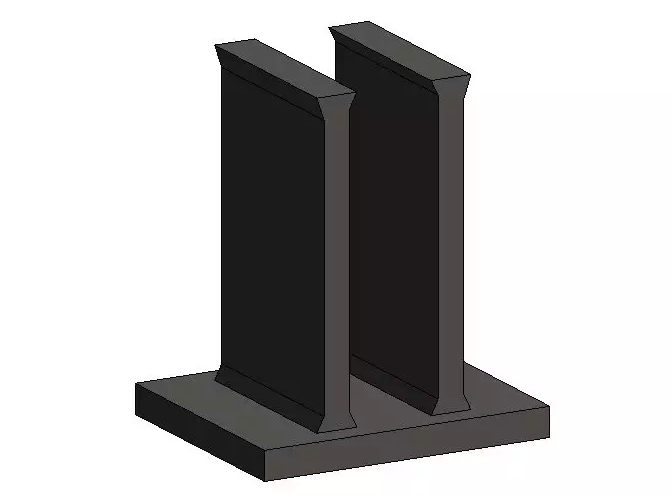

第二题答案模型
绘制方法：
1.用构件集的方式创建模型，也就是用族来创建。
2.用拉伸绘制出2000厚的底板。
3.转到前视图，绘制桥墩轮廓。
4.设置混凝土材质。
5.“桥墩+考生姓名”保存文件。
注意事项：

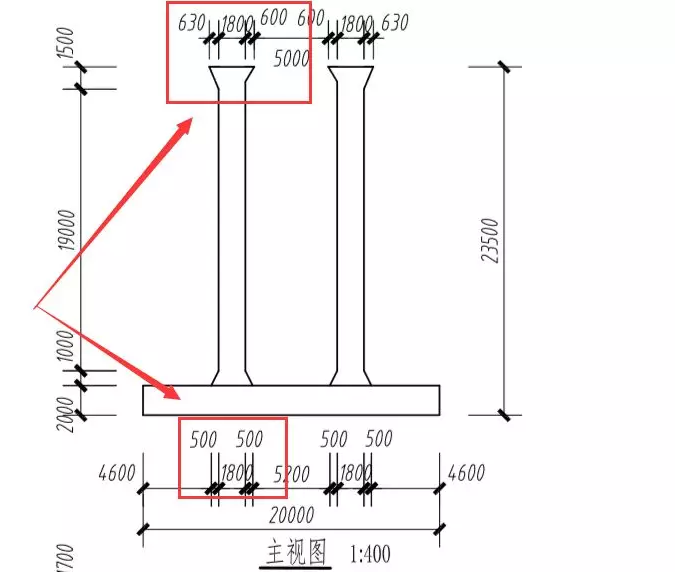

注意尺寸不要画错。桥墩上部斜面是不对称的，上下两个形状也是不一样的。
第三题、“建筑体量”

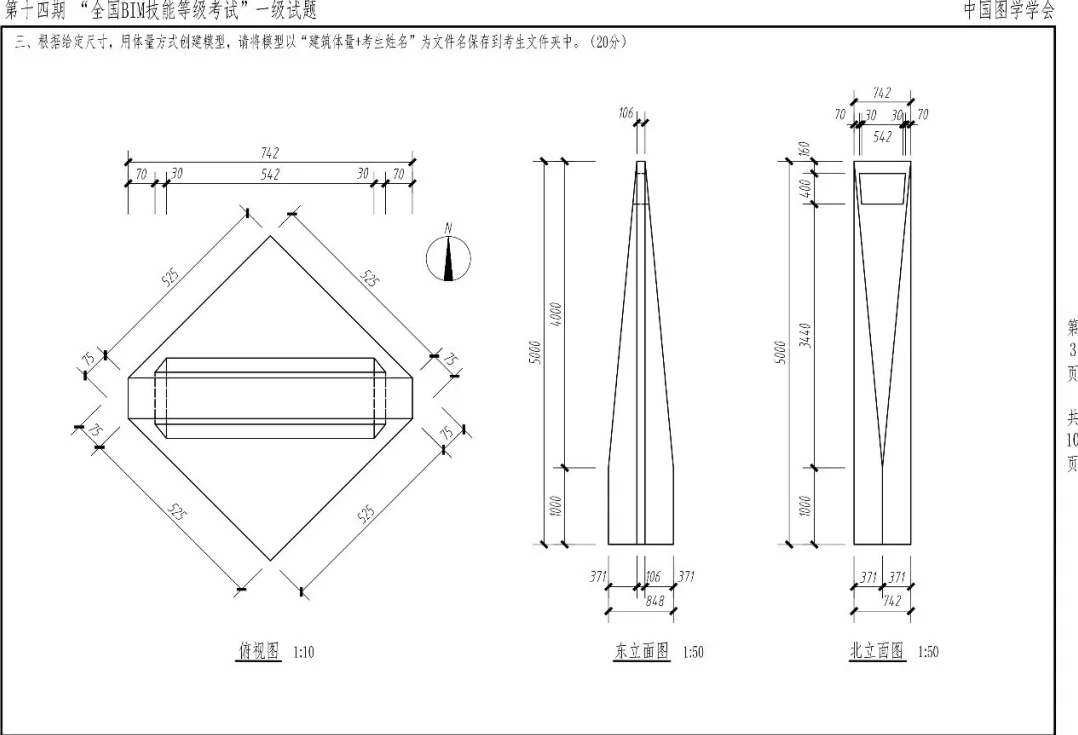

第三题题目
考试重点：本题的重点创建方式主要通过实心拉伸、空心拉伸、融合来创建模型。

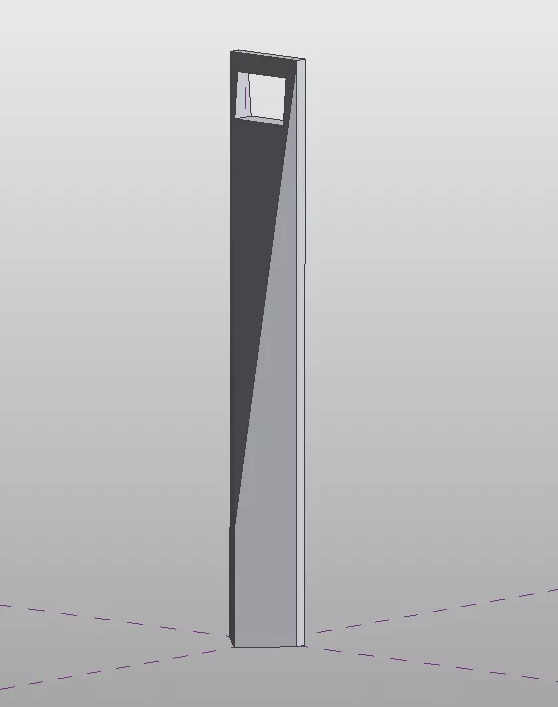

第三题答案模型
绘制方法：
方法一：拉伸+空心拉伸
1.用体量方式创建模型。
2.用拉伸绘制六边形轮廓，创建大厦主体。

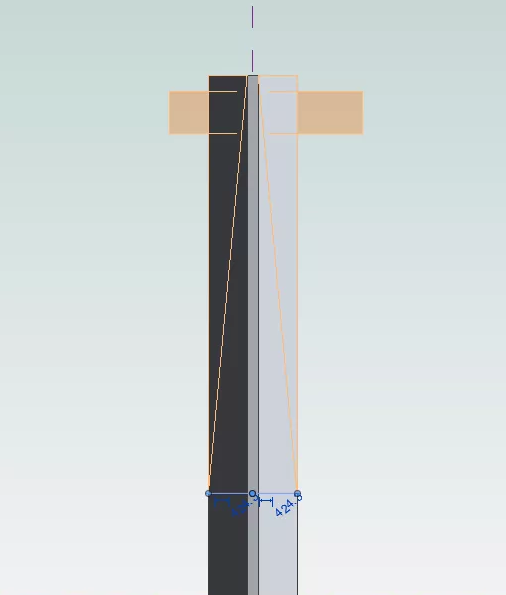

3.立面创建三个空心拉伸剪切，记得选中面再创建拉伸。
4.“建筑体量+考生姓名”保存文件。
方法二：拉伸+融合+空心拉伸
1.用体量方式创建模型。
2.用拉伸绘制底部六边形实体。
3.用融合绘制上部渐变形体。
4.立面创建空心拉伸剪切上面部分。
5.“建筑体量+考生姓名”保存文件。
第四题、“双拼别墅”综合大题

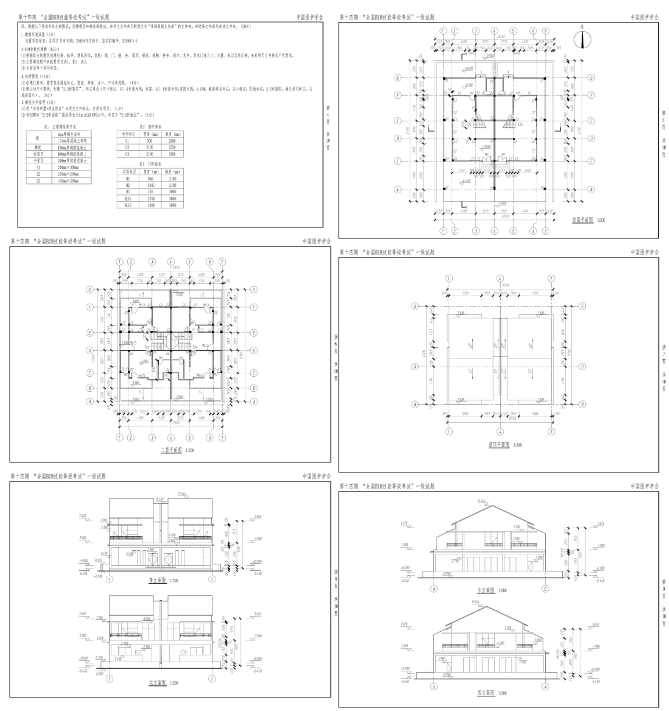

第四题题目
考试重点：本题的重点在于审题识图能力和操作软件的熟练程度。对比上一期，多了坡屋顶及门联窗的考点，其他变动不大。平时多做题掌握方法，提高建模速度即可。
绘制方法：
1.首先新建一个文件夹“第四题输出结果”。
2.把建模环境设置好。
3.绘制标高、轴网。
4.按照题目设置墙体、楼板、屋顶、柱、窗、门的材质和参数。门窗载入类似的即可。
5.从首层开始绘制墙体、柱子，楼梯、门窗，画好主体，复制粘贴到二层，再更改不一样的地方，节省时间。
6.定好位置，画平屋顶和坡屋顶，把墙体附着到屋顶上。
7.画好主体就回到首层，画室外台阶和围墙，给首层房间命名。
8.创建门窗明细表和图纸。
9.创建剖面图并创建图纸，放到图纸设置样式，导出CAD“2-2剖面图”。
10.“双拼别墅+考生姓名”保存文件。
本期主要就对一级考试做了简单的分析，希望对大家有所帮助。
