众所周知，BIM模型中含有建物的空间关系、组件数量，甚至施工顺序、价格等，BIM除了本身是一个模型外，内含的信息亦可拿来做检核及计算，所以说BIM模型不只是为了好看而去设计的，不是为了模型而模型。

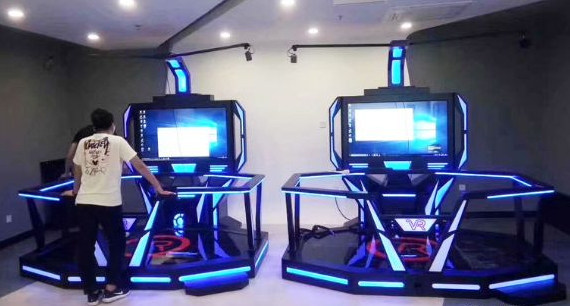

    BIM+VR，身临其境体验安全教育

    将BIM平台结合VR体验技术进行安全教育，能达到方便理解教育和身临其境的作用，也能自动记录教育次数和受教育情况。

    在BIM模型中合理规划出升降机的位置，指导现场升降机的布置。同时，利用将BIM平台与升降机安全监管系统连接，使用人脸识别对驾驶员身份进行监控管理，防止非专业驾驶员操作。安全监管系统可以对升降机的负载重量、运行高度、运行速度等进行全方位监控，违规运行立即进行语音播报，杜绝升降机的不规范运行。

    建立精确的BIM模型，进行了复核计算,全面分析了爬架体在施工工况、爬升工况和停工工况下的受力性能特点。对支承结构在拉压杆不协同受力情况下适用性进行了重点分析，当遇危险状况时防坠系统自动锁死，为现场施工的使用性能得到保障。

    BIM+物资管理，让数据转起来，资源浪费少起来

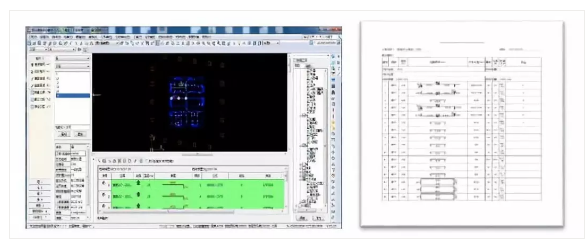

    本工程钢筋量较大，塔楼单层钢筋重量达220余吨，现场浪费比较严重(暗柱箍筋和梁的纵筋)。BIM小组以钢筋为基础，对料单进行审核优化，每层减少钢筋浪费4吨，目前已减少浪费260余吨，预计累计减少浪费280余吨。

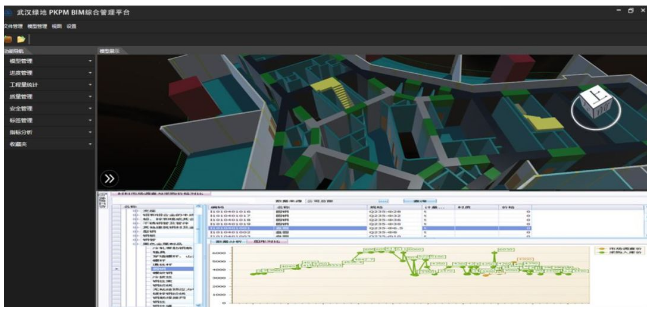

    成本物资监控

    目的：物资与成本控制

    方法：三维算量+平台报表生成+控制记录生成+成本预警推送

    输出结果：物资控制计划、成本计划、物资及成本的变化曲线、预警消息推送

    BIM先行，辅助图纸会审效率高

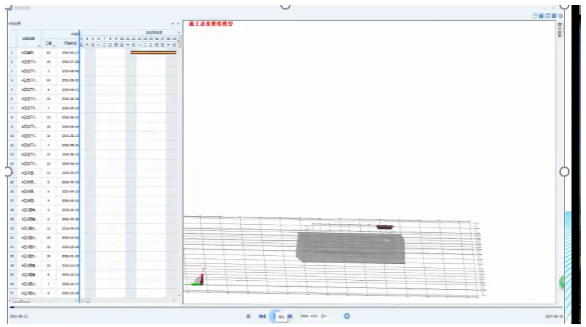

    以三洞口四碰撞为主线，对图纸进行审核。共筛选出80余条图纸问题,提高了图纸会审工作的效率，为工程顺利施工生产铺平道路。约90%图纸错误排除，约60%返工减少，相应材料耗损减少，5%左右的工程进度节省，三维可视化有效解决与设计及建设单位沟通难问题。4D施工模拟之技术，主要是将3D模型加上时间维度，于施工前详细的规划，以确保后续施工的流畅性，针对困难案例时，4D技术能更准确、更快速地辅助决策，大幅降低发生问题的风险。运用于营建管理，4D模型亦可作为施工进度控管的平台，以可视化呈现预订进度与工地回馈的实际进度差异，提出预警，帮助工程师研讨问题的解决。

    BIM+3D打印，工法样板指导施工

    对钢板墙、型钢柱、楼梯等重要的节点施工工艺深化设计后进行3D打印，作为工法样板指导施工。

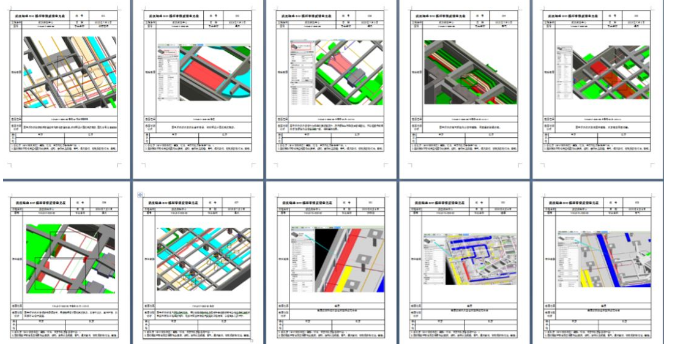

    冲突检查的效益主要应用在机电管线，其可分为电力、电信、空调排烟、给水、消防及排水等项目，依色彩表定义各管线的颜色，便于办识BIM模型管线的排列与冲突状况，透过组件冲突的检查与排除，有助于施工的进行，如期如实地完成建造。

    BIM模型中的尺寸与建物是一模一样的，利用这些信息，可运用于设计时间检核，是否满足法规的要求，如绿建筑中的开窗比例、建照申请时的容积率与建蔽率、楼梯阶梯检查、楼层净高检查、人员逃生路线步行距离检查等等。BIM模型运用于数量计算方面，具有减少数量计算错误与漏项问题产生之优势。

    深化设计、优化方案，让图纸问题无处遁形

    BIM改变建筑的设计和施工方式外，它也改变建筑的营运和维护方式，将设施管理纳入BIM模型，当碰到问题时，这些物业管理人不需太费力就能得知整栋建筑从内到外的各种信息。例如维修管线出了问题，由模型中查得管线尺寸、历次的维修纪录及相关手册，立即通知维修人员处理。藉由BIM模型的辅助、信息系统的导入，使得建物信息透明化，提升管理效率及维修的时效，以达建物的永续经营。

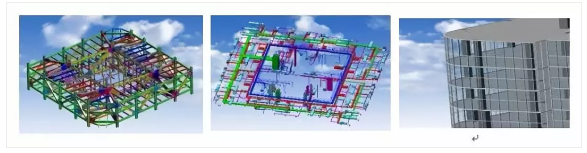

    钢结构、机电安装、幕墙模型

    一：深化设计监控

    目的：分包深化设计协调控制

    方法：平台流程设置+流程跟踪+自动对比+提醒消息推送

    输出结果：周期跟踪监控表、提醒推送、预警信息输出

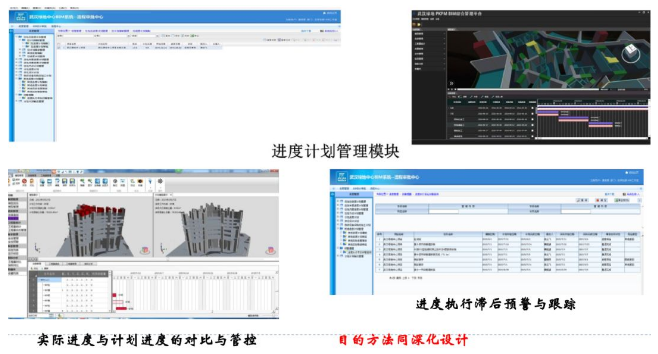

    二：进度计划监控

    三维建模+碰撞检测+交叉审核

    输出结果：结合管线排布图

    风管加工

    目的：节材、自动化生产

    方法：建模+revit软件优化分节+自动化生产线控制器数据交换

    输出结果：分节料单、定尺寸钢板原料、自动生产线加工数据。

    架体搭设

    目的：复杂立面脚手架搭设方案

    方法：幕墙建模+虚拟搭设+受力计算

    输出结果：系统幕墙脚手架搭设示意图、复杂立面脚手架搭设方案及交底。

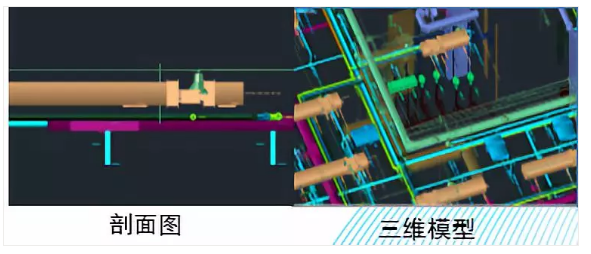

    利用BIM管线综合排布技术，对安装管线进行优化排布，碰撞检查无误后输出剖面图指导现场实施。地下三层发现碰撞点一百余个，和设计单位沟通后，截止目前已全部调整到位。

    管线综合管线优化

    砌体排布优化

    利用BIM技术对装配式幕墙进行建模优化，将幕墙优化分割为4.2m*1.5m的单元块，并按位置编码。通过优化方案指导幕墙预制及现场吊装，保证幕墙施工精确化，提高施工效率。

    BIM+传感器，让监管更有力有效

    在BIM模型中可视化查找危险区域，明确监管范围，指导现场传感器布置，包括临边洞口边缘及限制区域入口位置等。

    当人员进入危险及限制区域时，传感器将信息传送到控制器发出警报提醒，关联BIM平台实现快速查看，定期管理。

    危险区域报警管理

    系统记录并上传到BIM云平台中，通过按周、旬、月分析云平台中相关数据，按不同位置汇总数据，分析出现场各区域报警次数，加强现场管控；对违规报警汇总，提醒现场安全管理人员加强现场安全教育。

    可视化三维交底，直观展示

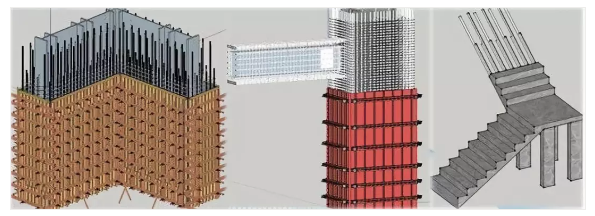

    本项目结构复杂节点较多，钢筋与钢结构贯穿交错，现场施工难度很大,为了加快施工进度，将BIM技术优化后的复杂节点进行定期三维交底。

    通过三维漫游交底的方式将项目地下室管道排布方式直观展示，明确排布原则，确保施工质量和进度。

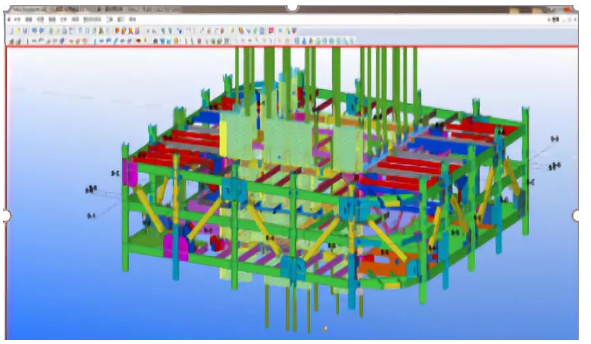

    提前利用建成的钢结构伸臂桁架层的模型进行预拼装可视化交底，可以直观展示拼装流程，节省拼装时间，并为现场吊装施工提供保障。

    钢结构拼接可视化交底

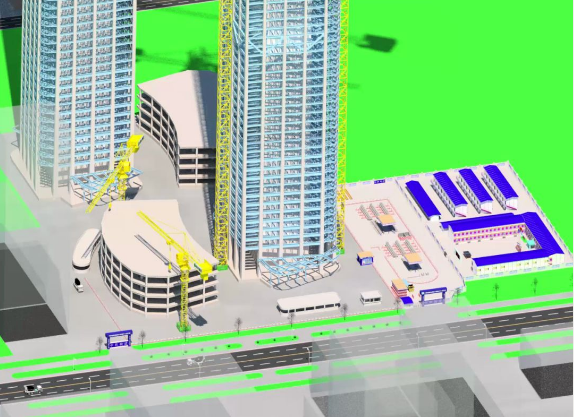

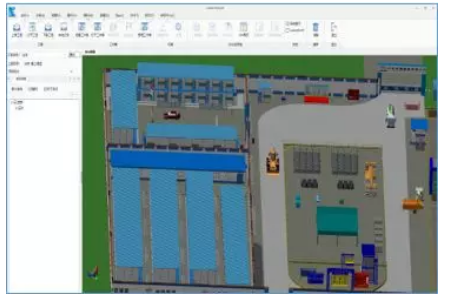

    BIM+无人机，指导施工场布

    将BIM模型与无人机结合对施工进行模拟和平面管理，利用编程对无人机的航拍路线进行设置，每天定时定点对现场施工进度进行检测。

    工期监管

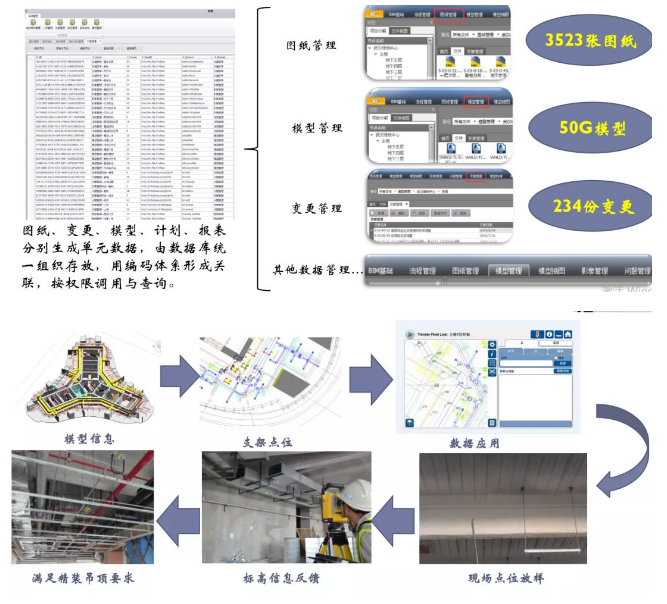

    用三维模型直接坐标显示，标注空间控制坐标点，确定模板排板与定位控制，也可将模型数据导出至三维测量机器人，现场标点控制，减少人工计算工作量。同时，该方法成功获得企业级工法。

    BIM+自动检测，实时数据辅助现场环境监测

    本项目在施工现场布置自动检测环境仪器，进行实时监测，数据分析结果自动上传到智慧工地平台，与BIM云平台实时数据对接，辅助现场环境监测。

    BIM+智能化环境检测系统

    利用BIM技术对爬模及现场喷淋系统进行部署整合，保证作业面扬尘控制。同时，利用自动喷淋系统定时定点对混凝土楼板及竖向墙体实现了独特的“全自动、无人值守、无死角”的喷淋养护，既节省了人工，又节约了用水。

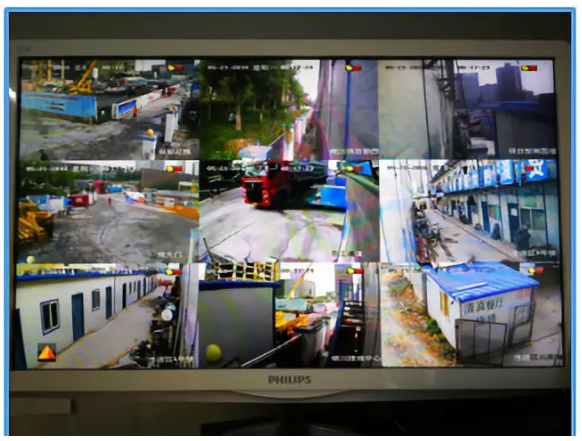

    在工地大门、材料堆场、工人生活区、安全通道等前端监控点安装球形或枪形摄像头，实时监控网络内各路视频。

    BIM+视频安防

    BIM技术在超高层建设中的应用已经很多，在银川绿地项目中的应用又是一个典型的例证。BIM技术的应用，各阶段参与方实现了数据共享，显著的提升了生产效率、工程质量和项目管理水平。不仅带来了直接的经济效益，节省工期，更是培养出了一批BIM建模、视频动画制作人才。在本项目中，BIM小组成员在紧张的展开日常工作的同时，仍积极探索新的BIM技术应用点，争取实现更大的突破和技术探索，在该项目中发挥出浓墨重彩的一笔。BIM技术作为一项新兴的技术，随着信息技术的深入发和不断实践，为智慧建造和建筑的可持续发展提供强有力的技术支撑。

    BIM应用成果

    1、提高组织决策效率

    通过构建BIM模型，利用模型三维可视化的特点，为不同层级、不同管理人员提供直观的工程管理工具，提高项目各方对设计意图的理解，工程难易程度的认知，施工方案的交流和审核，促进项目各方共识的顺利达成。

    2、提高深化设计效率

    通过BIM技术，利用软件进行屋盖钢结构三维建模深化，提高了项目施工方与设计方沟通和意见反馈效率，达到准确建模，精确指导构件加工和安装施工。

    3、提高工程管理可控性

    通过BIM模型5D应用，提高项目决策人员对工程项目的质量、进度管理可控认知，科学合理有效进行施工组织管理。

    4、提高施工安全管理效率

    通过BIM模型三维可视化应用和BIM仿真模拟应用，更直观的认知施工安全风险源和风险高低程度，加强了项目管理人员对施工风险的判识能力，提高了项目管理人员对现场作业人员安全交底的效率和准确性。

    5、提高项目施工技术管理能力

    项目管理人员通过BIM模型三维可视化技术交底和“二维码”扫描技术应用，提高了项目技术人员与作业人员之间的沟通效率和现场技术管理。

    6、提高项目成本控制管控能力

    通过BIM技术精细建模，准确提量，为项目在材料方面直接带来的效益比传统方式节约2%左右，另外通过工艺模拟交底，减少返工率，确保施工顺利，质量有保证。
