文章来源：广筑BIM咨询

    在市政道路模型的创建过程中，我们会用到三个软件：Civil3D、Revit和Dynamo。

    生成的过程大致分为以下三大步。

    一、CIVIL3D生成三维线型

    第一步：我们通常会使用Civil3D这个软件生成道路的三维线型，生成线型的大致步骤如下：

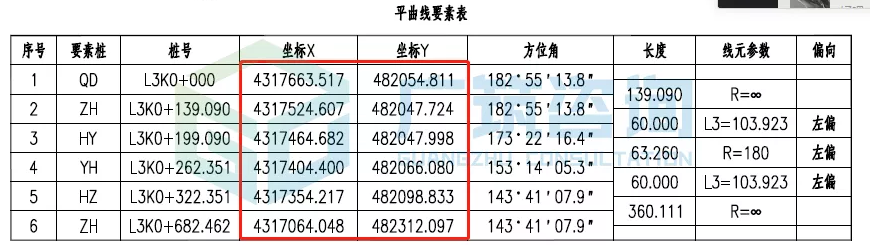

    1、输入道路要素桩平面坐标：

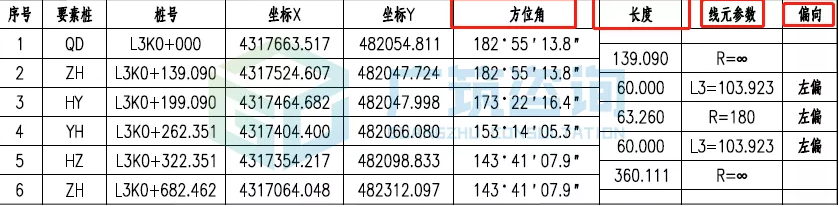

    2、然后根据“平曲线要素表”中的“方位角”、“线元参数”和“长度”参数进行线型的绘制：

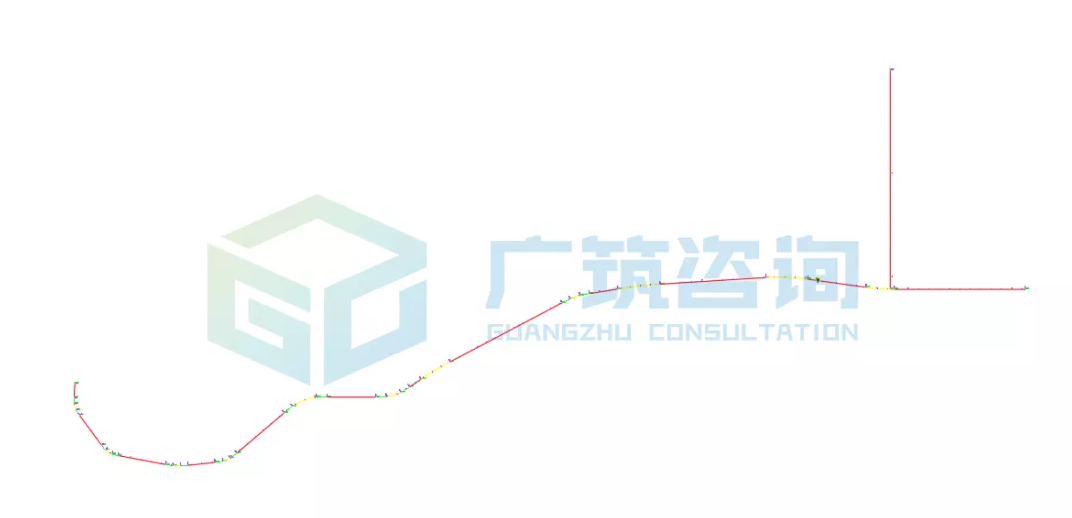

    3、在平面线型绘制好之后，再参照“路线纵断面图”调整对应点高程坐标。平面和纵向结合生成实际的道路线型，并保存为DWG格式的文件。线型如下图所示：

    二、Revit创建横截面轮廓

    第二步：在Revit中创建好每一段不同截面道路对应的横截面轮廓。

    三、生成模型

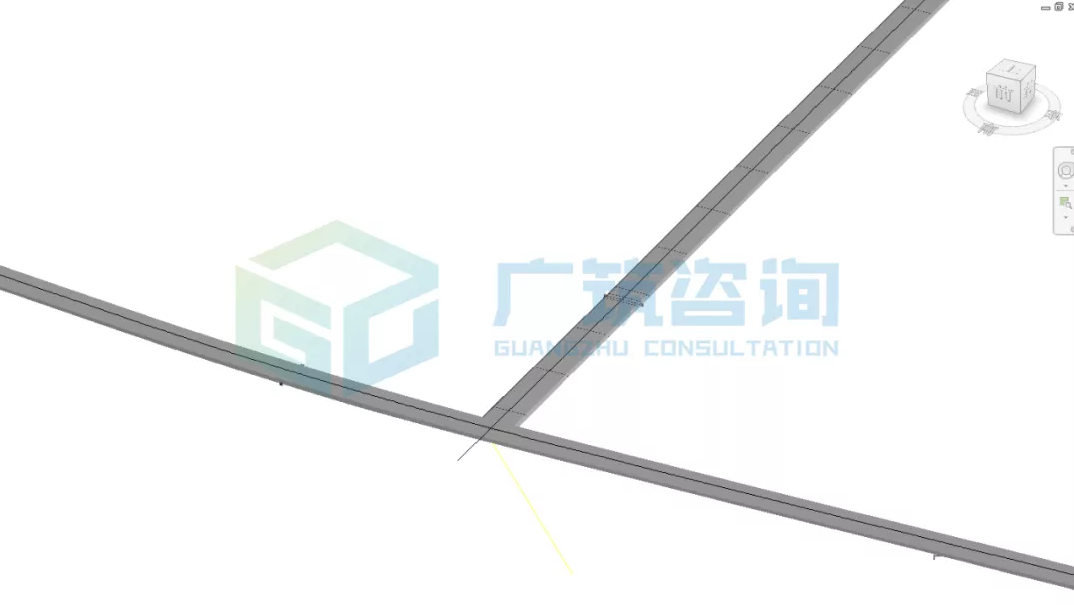

    第三步：在Revit中利用Dynamo通过道路的三维线型和横截面轮廓生成相应的道路模型。模型如下图所示：

    由于受到软件本身的建模限制，这个模型没办法显示道路交叉口位置的实际情况，并且在道路某些特殊位置（比如道路和桥梁相接处、有涵洞穿过的位置等）都没有办法进行有效的处理。

    那怎么才能让我们的道路模型尽量的接近实际的道路呢，下边小编就给大家展示一些让你的道路更完善的实用小方法。

    交叉口加宽部位平面

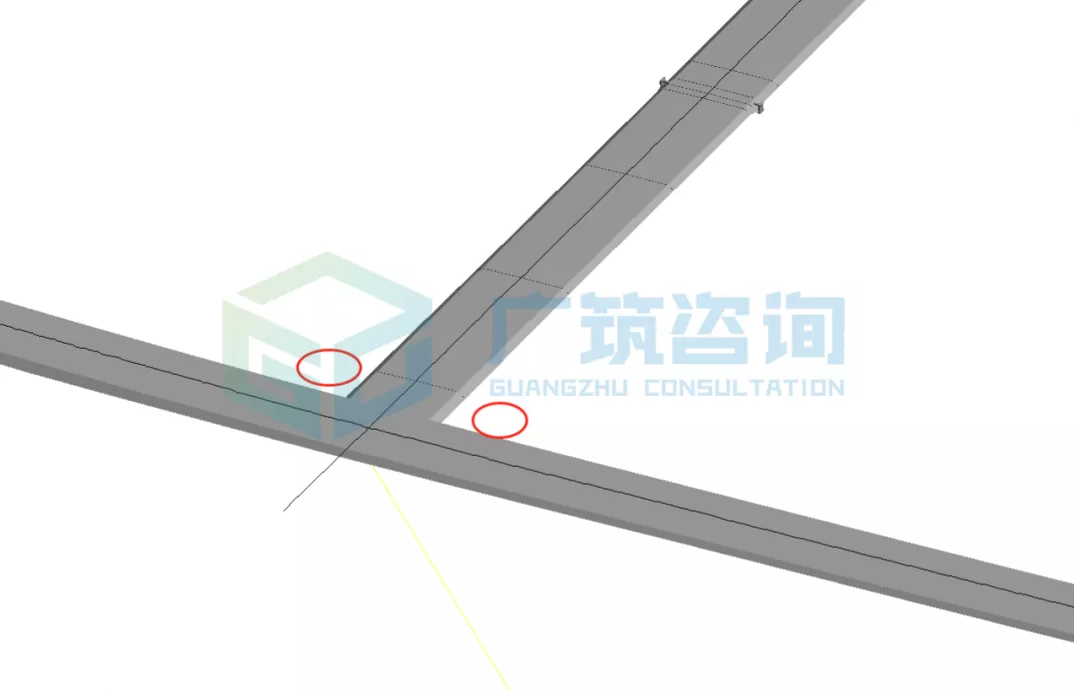

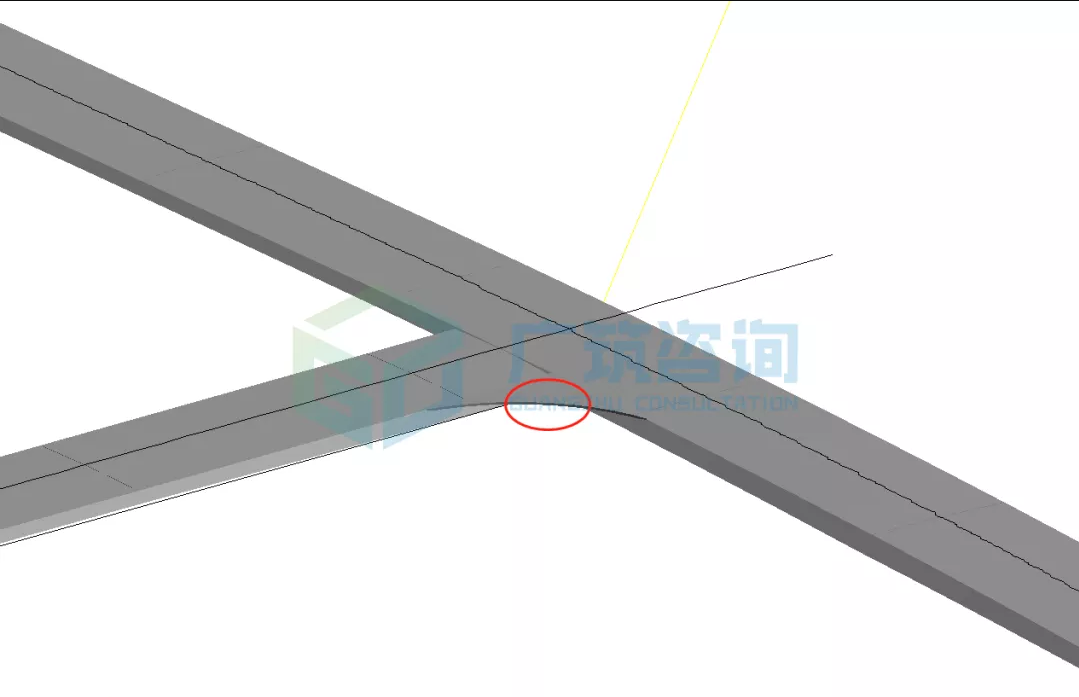

    下图是未处理之前的交叉口，明显能看出交叉口部位与平时的道路交叉口差别较大。

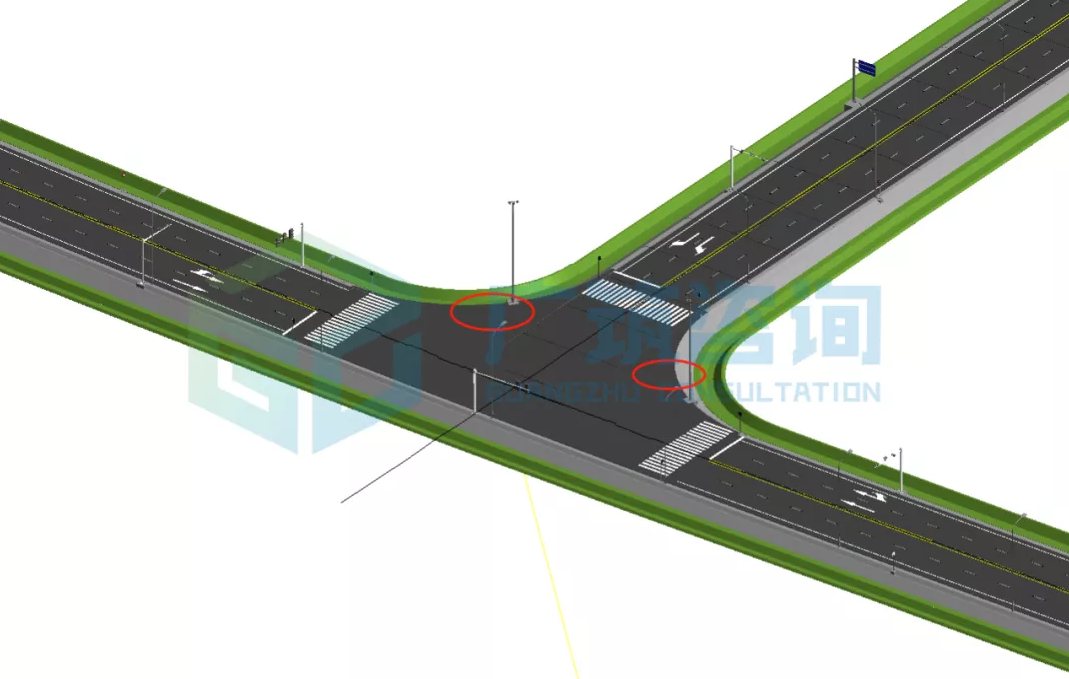

    怎么处理才能让模型看起来跟下图一样呢？

    听小编细细讲来：

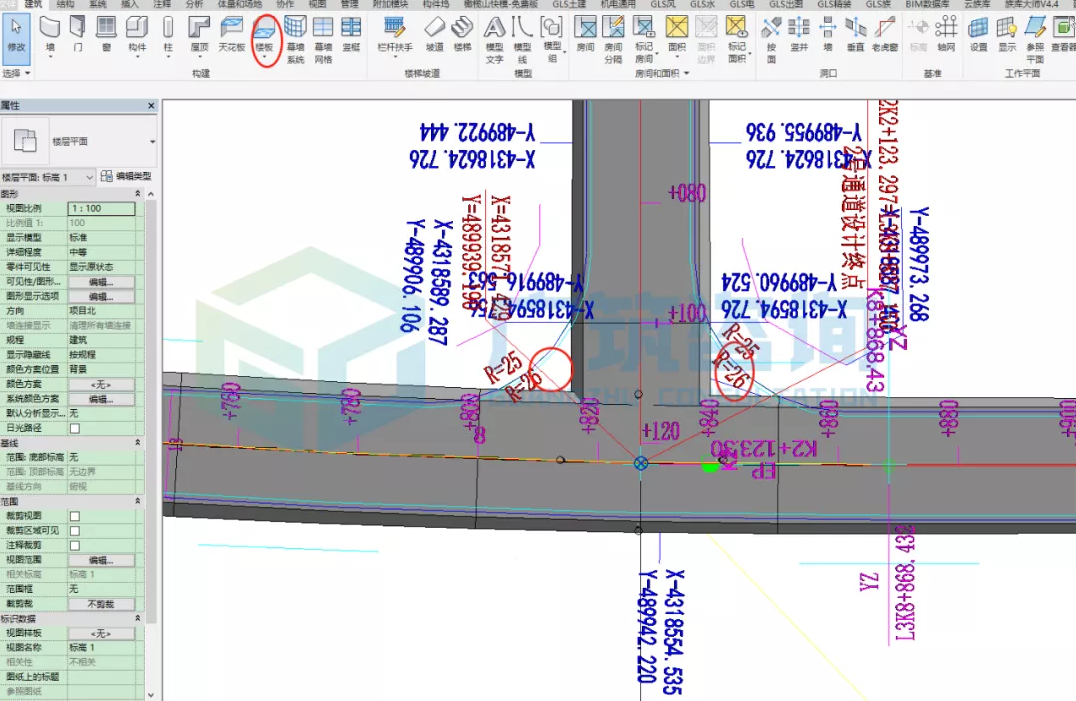

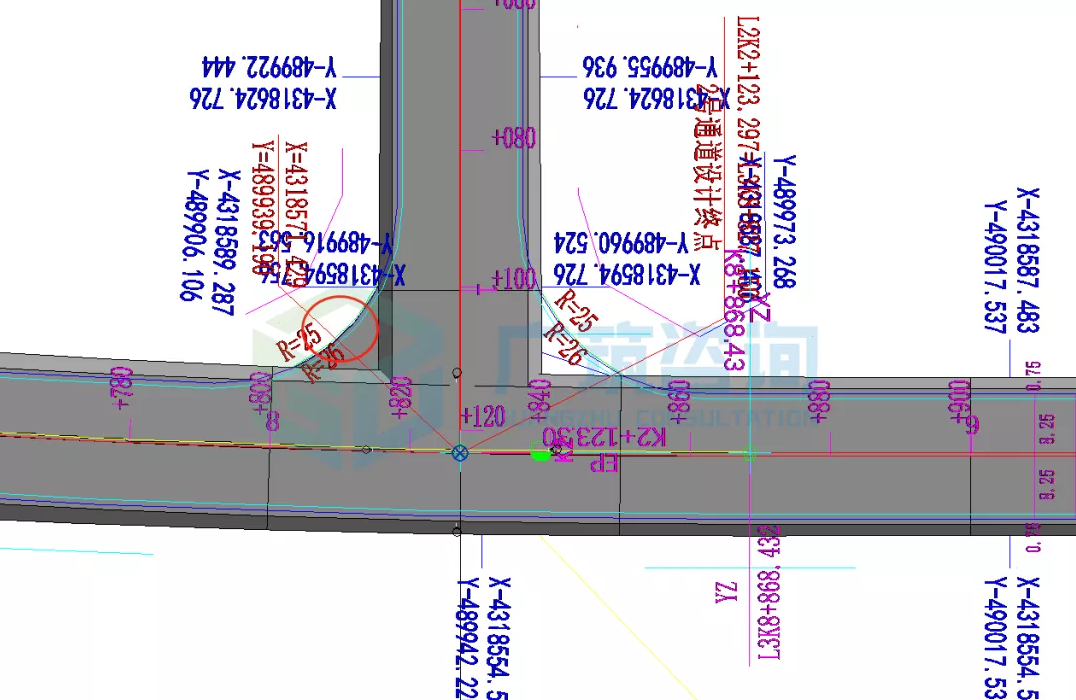

    1、我们需要该道路的平面图，用来确认道路交叉口位置的实际平面形状，把相应的平面图插入Revit中相应的平面，并让图纸和未经调整的道路模型相符合。

    2、运用“楼板”命令，补齐交叉口部位空缺的位置，这时候我们得到的是一个楼板平面。

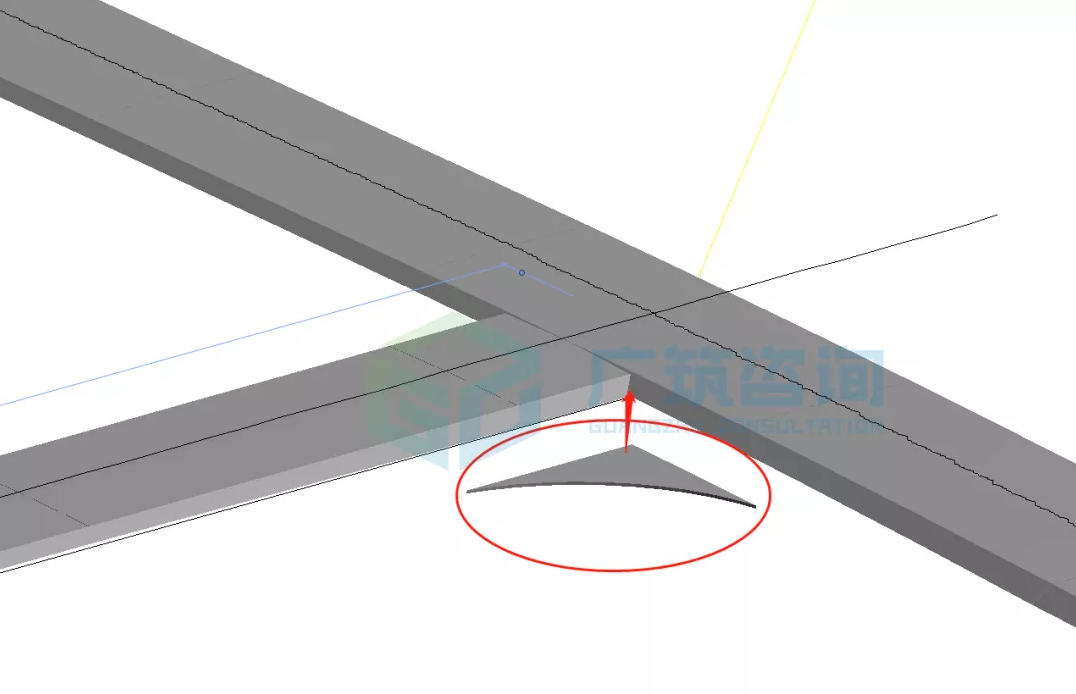

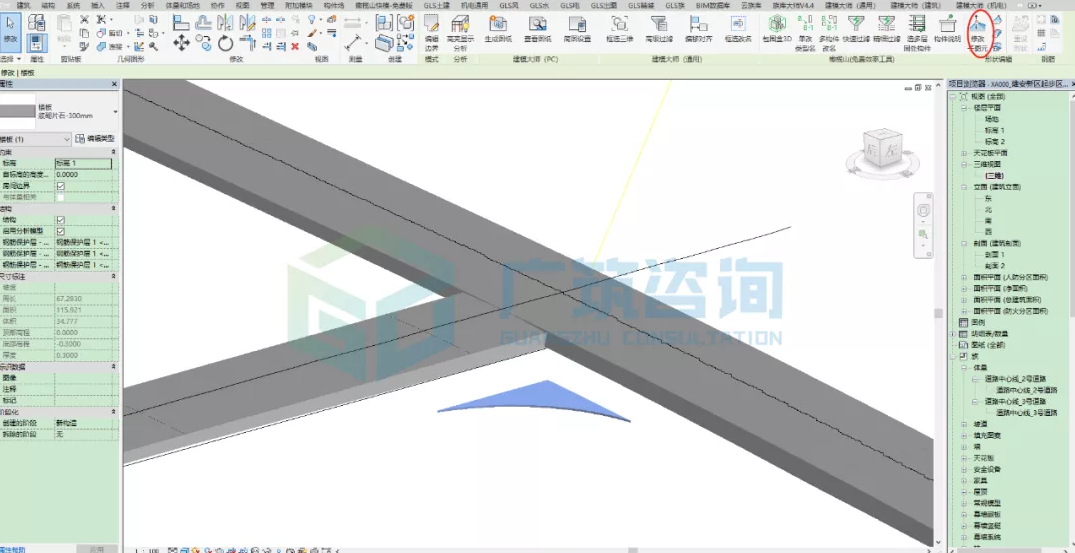

    3、得到楼板平面后，该楼板的平面位置是符合的，但是竖向跟道路的标高是不一致的，如下两图所示：

    4、在调整楼板的标高时，先用“EL”命令量取所需路面的标高，然后对楼板运用“修改子图元”命令，把楼板调整到对应的道路标高。以下两图为调整前后的对比。
