立管与水平管在三维视图中的承插连接操作较不方便，当管径尺寸相同时尚可用快捷键“tr”或者“tt”进行连接，当管径尺寸不同时，二者的连接就显得没那么容易操作，下面介绍一个简单的操作即可实现。

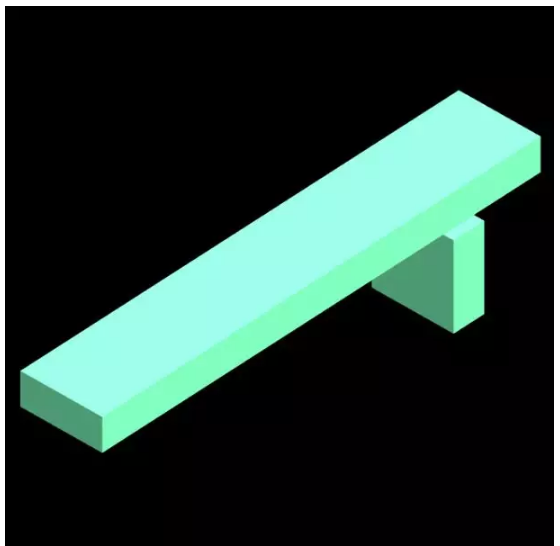

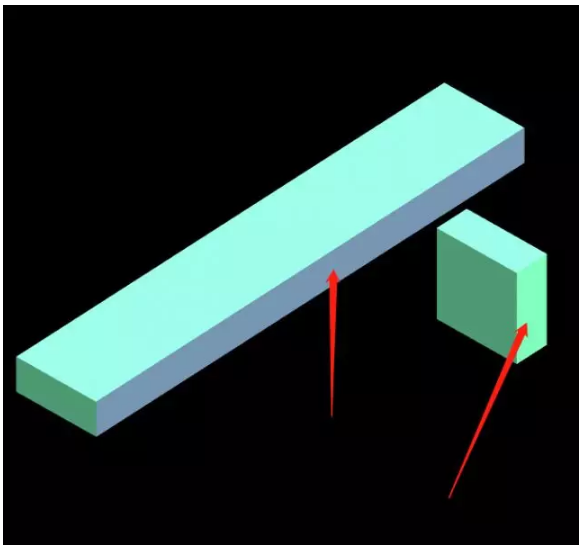

1.如图所示，两根风管，一根横管与一根立管，当二者尺寸相同时，先用快捷键“al”将两根风管对齐，先选中其中一根，再选中需要对齐的另一根即可。

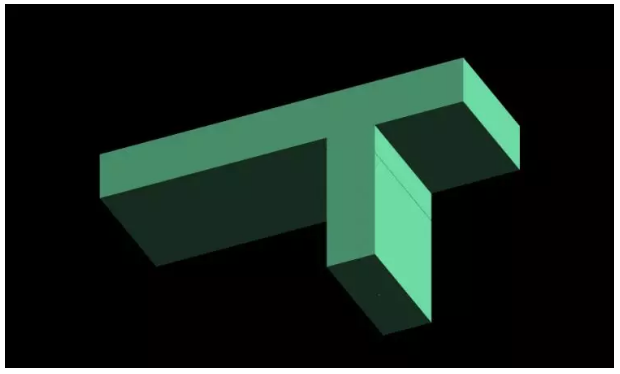

2.快捷键“tr”即可将横管与立管进行连接，如图所示：

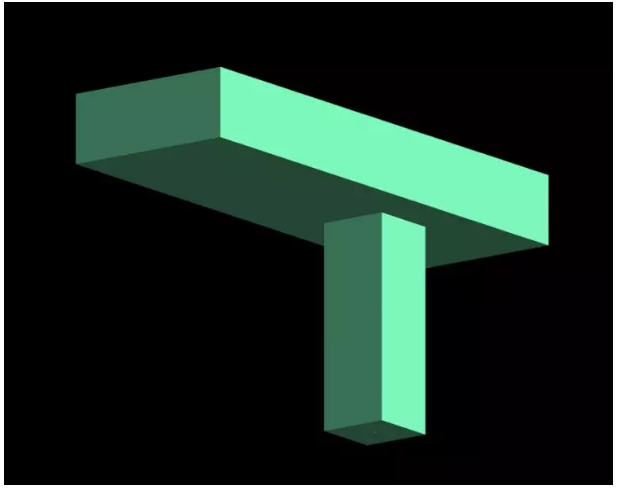

3.当立管与横管的管径不一样时，可以将立管与横管中心对齐，但中心线较不容易捕捉到。

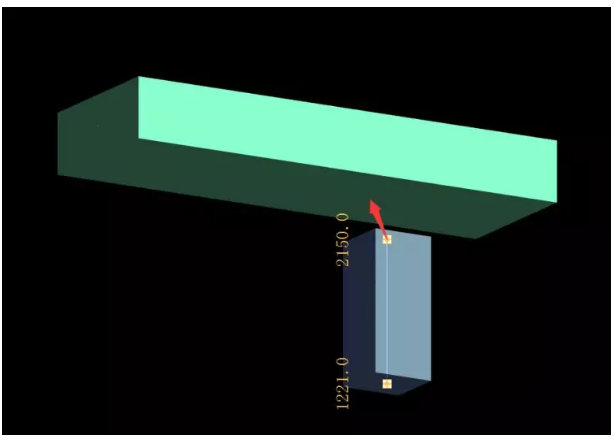

4.选中立管，点击“+”图标，同时按住Shift键进行拖拽：
5.如图所示为按住Tab键显示为一个整体，即可将不同管径在三维视图中进行方便快速的连接
