文章来源：广筑BIM咨询

    BIM效益实现之图纸会审流程

    01、引言

    图纸会审前期时间紧，各专业图纸数量多，任务重；二维CAD图不直观，一些图纸问题不容易发现，对审图人员现场施工经验要求高。利用BIM技术搭建各专业BIM模型，进行可视化图纸会审，图纸问题一目了然，将由于设计图纸缺陷而产生的问题解决在施工前，保证会审质量，为后期施工创造有利条件。

    下面介绍BIM效益实现最好突破点——BIM图纸会审，下面具体介绍实现方法、步骤、原则。

    02、实现流程、步骤

    第1步：搭建各专业BIM模型

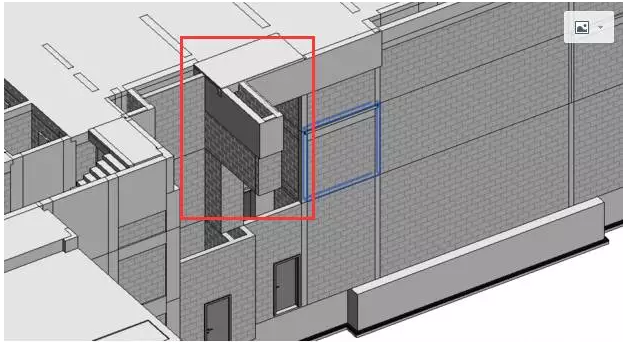

    第2步：建模中发现并记录图纸问题

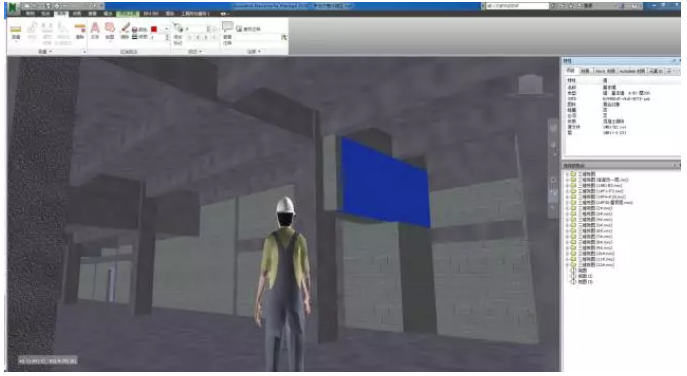

    第3步：把多专业模型在Navisworks整合，发现专业之间的图纸冲突问题，一间房一间房的漫游检查，保证无遗漏。

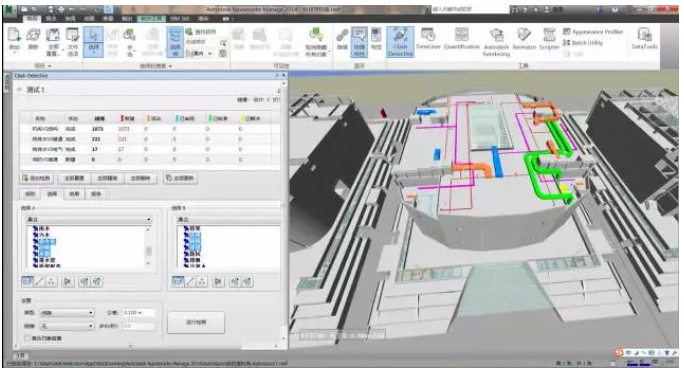

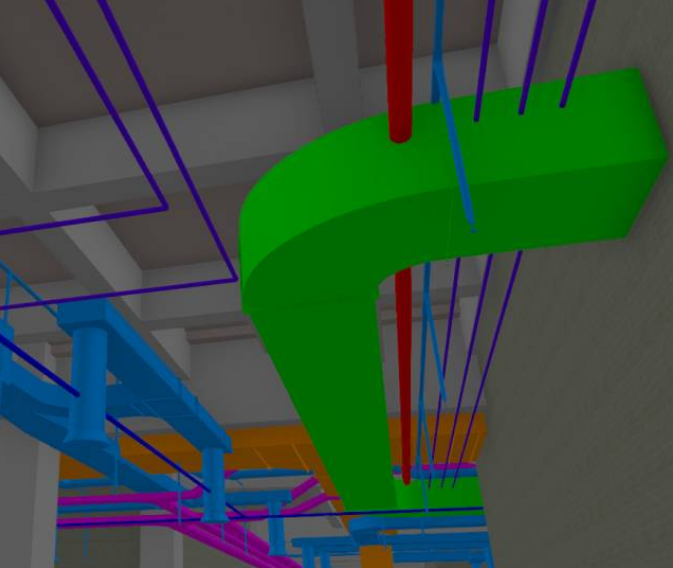

    第4步：在Navisworks做各专业的碰撞检查，发现模型问题，并保持视点，方便后期查找。

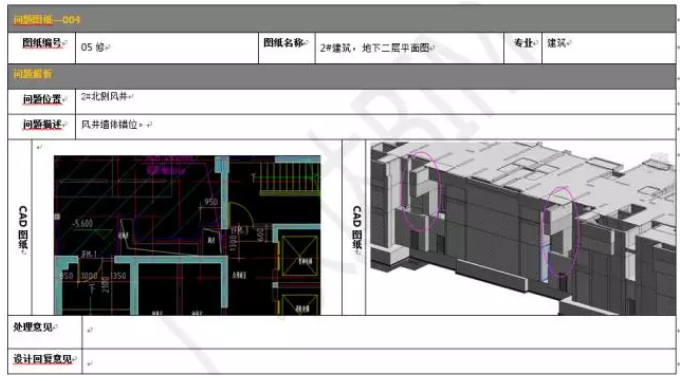

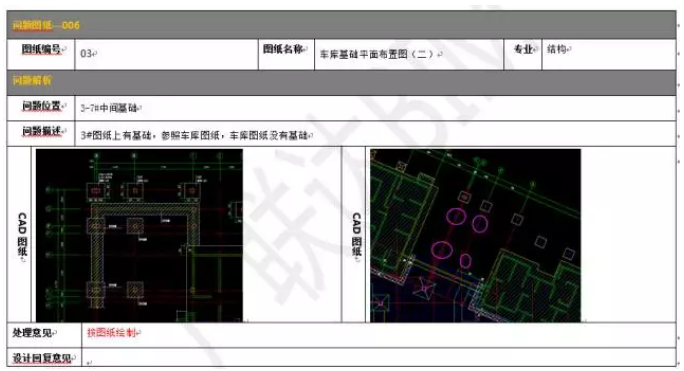

    第5步：施工单位把图纸问题汇总（施工单位自己审查的图纸问题，BIM咨询发现的图纸问题）发甲方，甲方转交设计院。

    第6步：在图纸会审会上，施工单位可打开BIM模型或者BIM图片，直观地呈现图纸问题。

    第7步：设计院图纸问题回复，图纸会审记录签章。

    第8步：按照设计院的回复意见调整各专业BIM模型。

    03、注意事项

    1、利用三维模型进行图纸会审，提前把图纸问题的具体位置做视点保存，方便展示问题的快速查找切换。

    2、BIM只是工具，还是离不开过硬的专业知识和经验，注意提交图纸会审成果的深度及质量。

    3、随着BIM技术逐步推广应用，设计院内部开始使用BIM技术，把控图纸质量，图纸质量越来越高。

    文章作者：黄士杰
