文章来源：BIM国际庭院

    本期为大家介绍全国BIM等级考试真题，使用Revit创建陶立克柱，分为创建檐部和柱子两部分进行讲解。

    第一步，创建檐部。

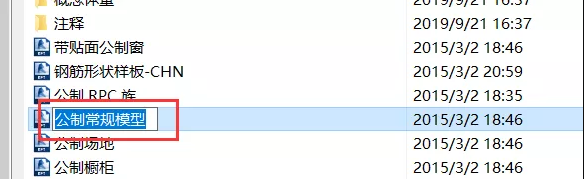

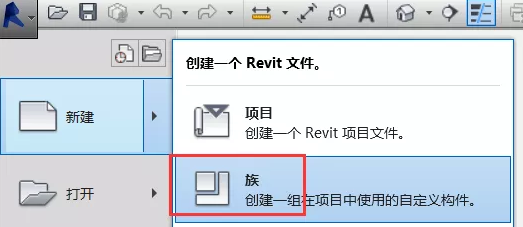

    1、新建族，选择公制常规模型。

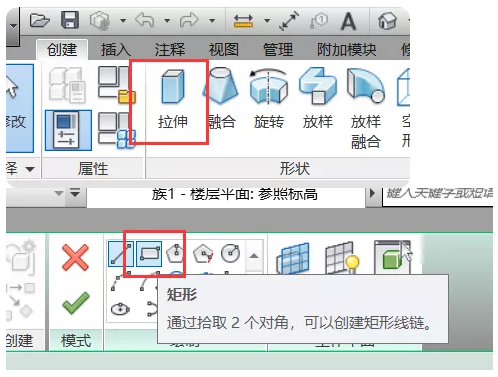

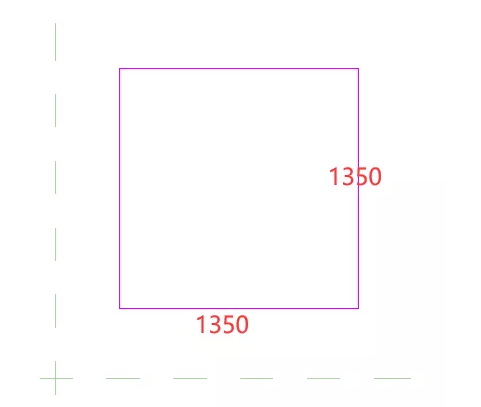

    2、使用创建面板下的拉伸命令，用矩形绘制基础底座的长度和宽度。

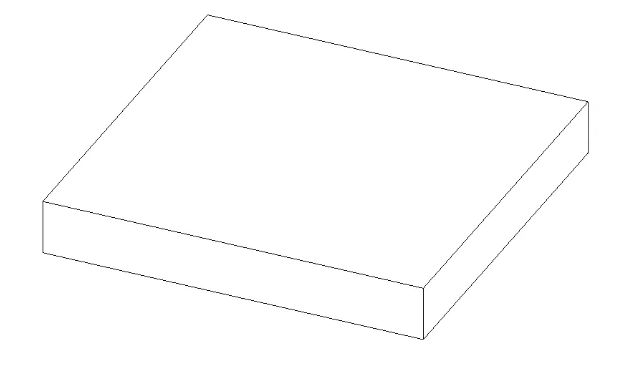

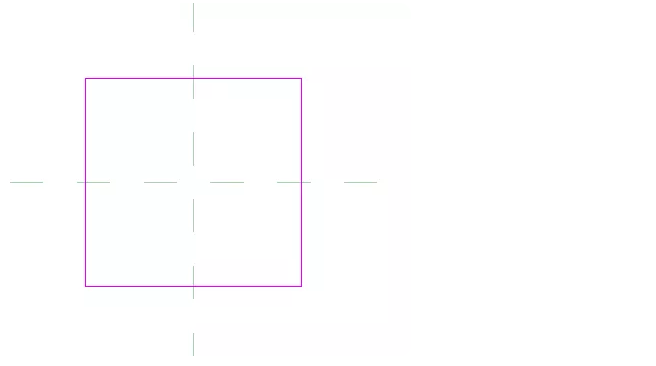

    3、将矩形移动至中心位置，点击确定，切换至三维，可观察到初步底座。

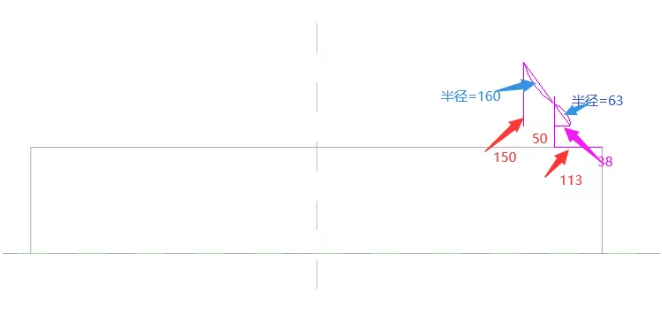

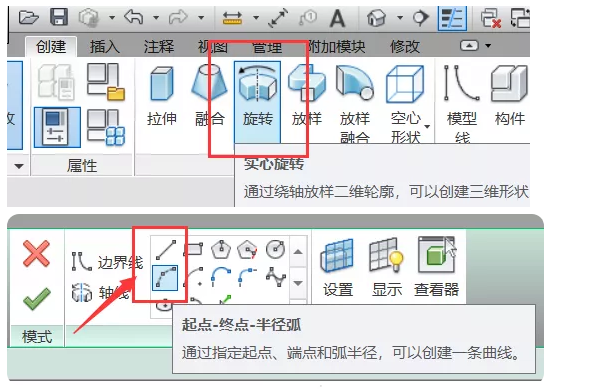

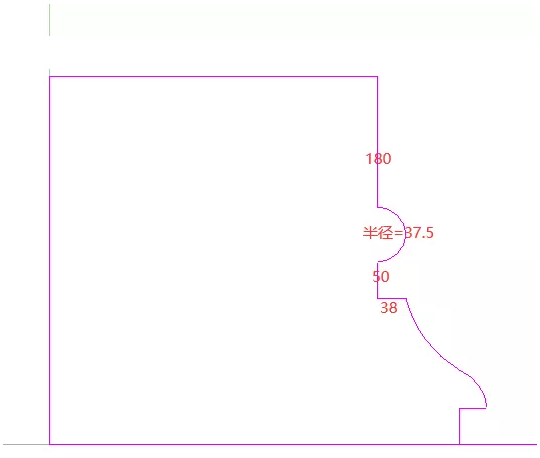

    4、切换至任意立面，绘制檐部。使用创建面板下的旋转命令，用直线、半径弧度等绘制檐部局部曲线。

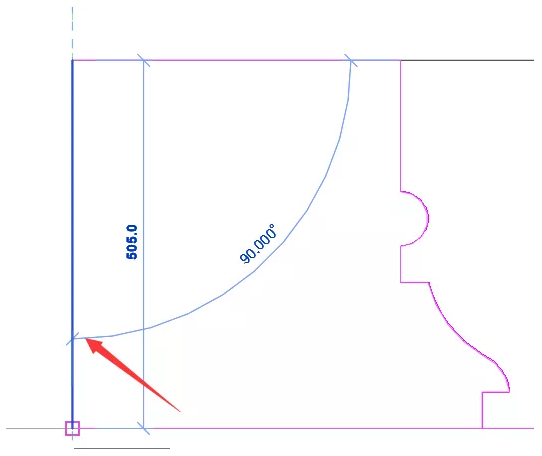

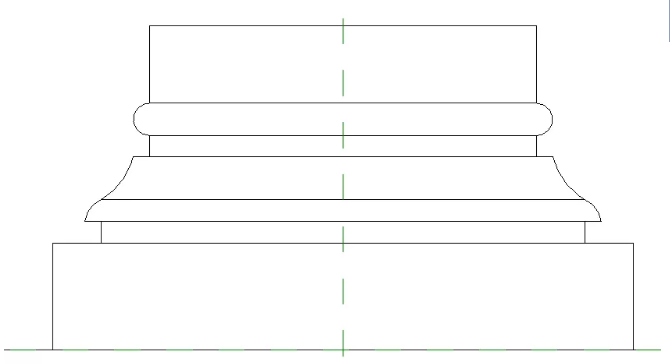

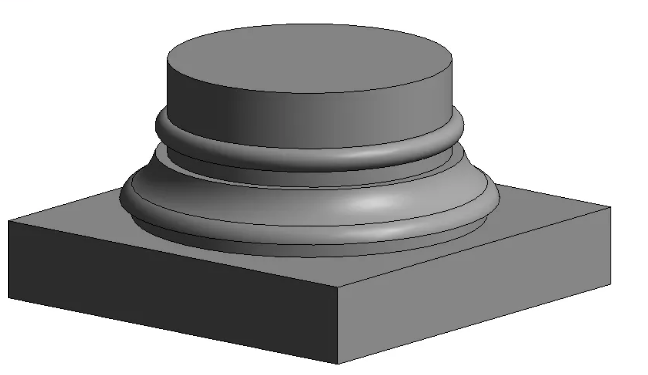

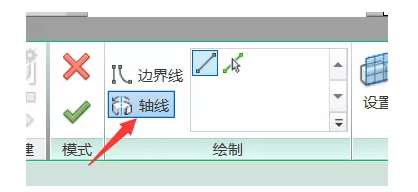

    5、绘制完整檐部曲线，整体形成闭合回路，选中旋转轴后点击确定，切换至三维。

    第二步，创建柱子。

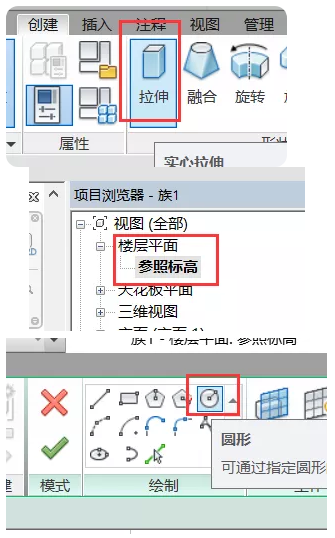

    1、切换楼层平面参照标高，使用创建面板下的拉伸命令，初步绘制外形。

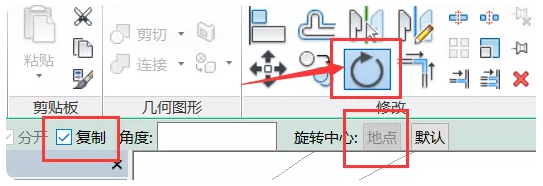

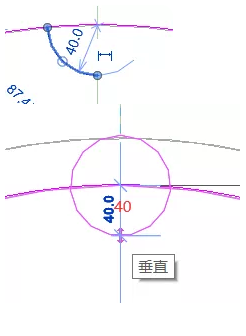

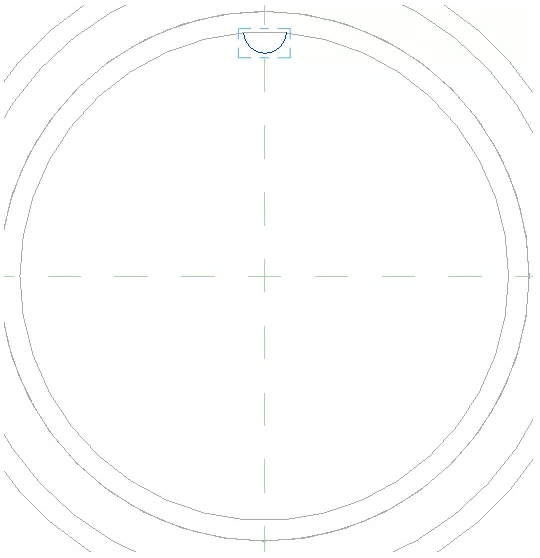

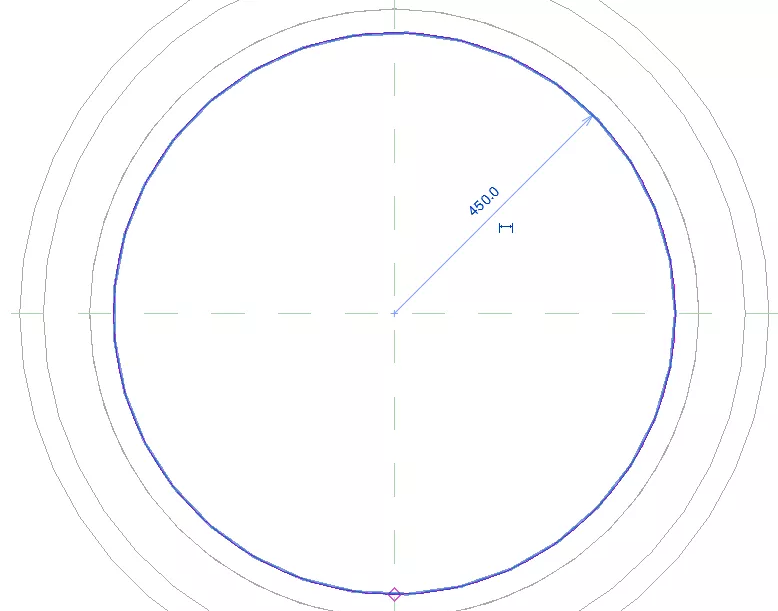

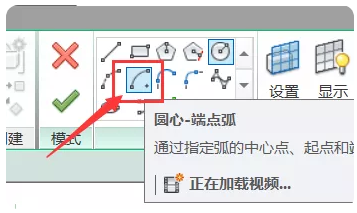

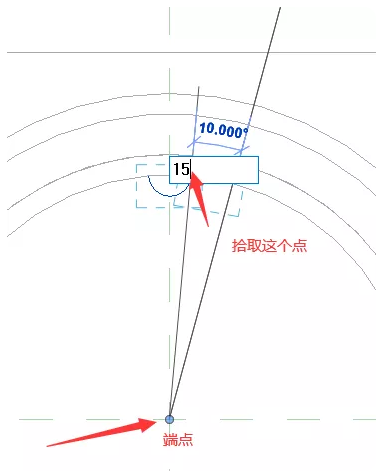

    2、绘制半径为45的圆后用半径-端点弧工具，绘制端点在大圆上，半径为40的小圆。选中小圆，结合旋转-地点-复制命令，弧度为15°，将小圆复制一周，后删除大圆。

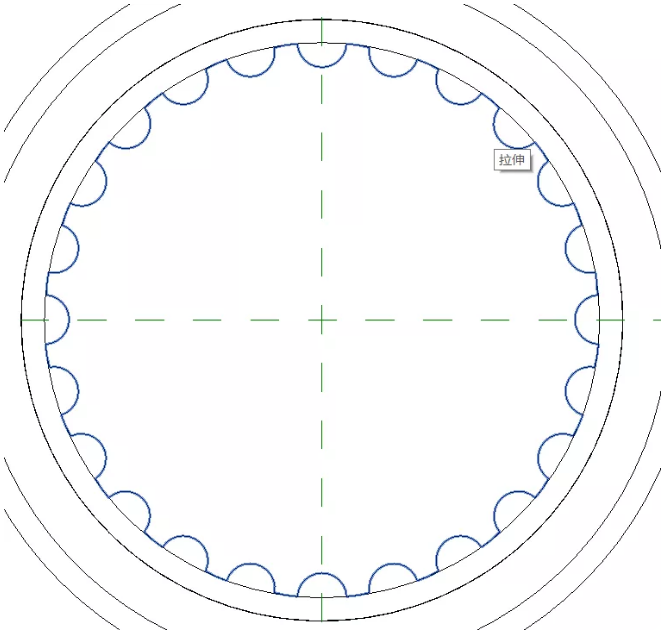

    6、使用镜像命令可快速围绕圆周，选中小圆，使用快捷键MM镜像。

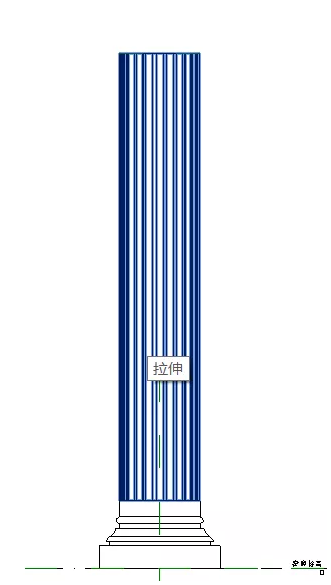

    7、确认图形为封闭图形后，点击确定。切换至任意立面，输入快捷键RP选取参照平面，输入长度后，将柱子拉至参考平面。镜像檐部至柱子顶部。方法是：找到柱子中心，绘制一条直线，选取直线为镜像轴即可镜像。

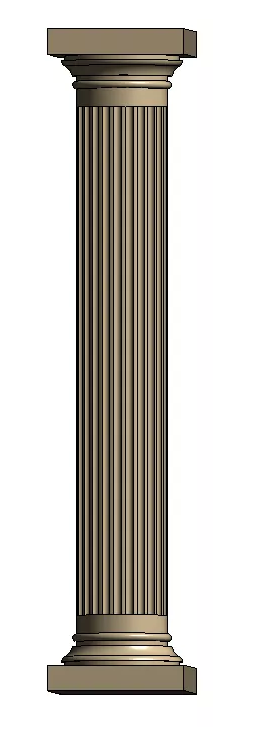

    完成！
