将设计BIM模型直接造价出量的障碍分析

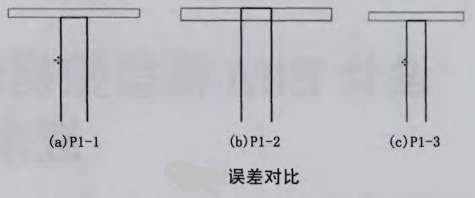

在研究德国RIB软件直接导入设计BIM模型的案例之后，我们发现，如果直接用设计模型导出工程量，可能会造成最高可达20%的计算误差。例如，在设计BIM模型构件之间的交汇处，默认的几何扣减处理方式不符合国标清单规范GB50500工程量计算规则的要求，譬如结构柱与结构板的交汇时，Revit默认处理成结构柱被结构板剪切（见图2（a）），而国标清单规范GB50500的计算标准是；同种强度框架柱算到板顶（见图2（b）），如遇到无梁板或板的混凝土强度比柱大，柱算到板底。所以有必要明确规定构件之间的交汇原则，再结合RIB计算公式准确计算出的工程量结果。

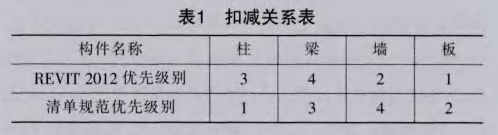

设计BIM模型在造价BIM模型之间的扣减关系大不一样，如表1所示。

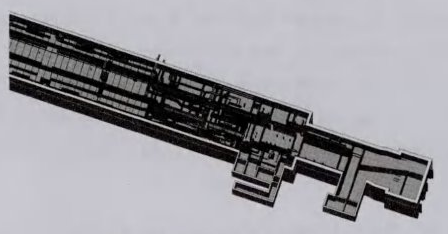

BIM的数据的兼容性、流通性和数据生存寿命是BIM是否成功的关键之所在。如果数据互通性很差，没有标准数据接口，不能兼容共享，形成数据的孤岛，那么，这样的BIM毫无意义，由于用途不同，导致了造价BIM模型和设计BIM模型的要求和标准有很大的差异，下面是我们在申通地铁11号线浦三路站应用案例过程中，发现的模型数据的一些问题。
