根据场地地质情况和周边环境情况，本基坑东侧临近煤炭工业设计院新建住宅楼部分采用土钉墙支护，其余部分采用桩锚联合支护形式，钻孔灌注桩顶部做C30砼冠梁。

实际支护直接用Revit建立样板文件，其他相关模型利用Revit中的族文件来建模，根据设计院设计的CAD图纸，通过操作Autodesk Revit建立BIM模型，建模步骤如下：根据基坑围护不同区域围护形式及围护构件属性，进行BIM族模块组合，提高建模效率，并可迅速统计不同族模块组合情况下所需的工程量及物资、人力投入情况；对于锚索等特殊构件通过调整BIM族模块参数生成新的组件，并可通过调整参数实现快速修改。

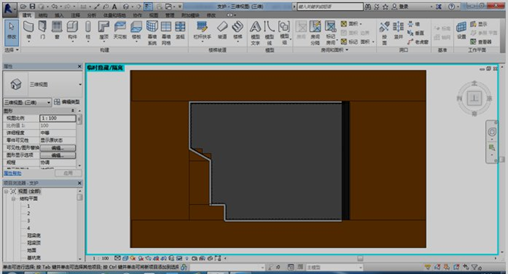

以FTIM理论为基础，在BIM建模技术的指导下，通过BIM建模软件将建筑轴网、灌注桩、工程桩、冠梁以及护坡土钉CAD图纸链接至Revit；腰梁、冠梁用公制常规模型创建族文件，对其进行BIM参数化配筋；工程桩、围护灌注桩创建混凝土以及钢筋的参数化族文件，然后将其插入到支护模型之中，将其阵列，对各构件建立单独族文件，并对族文件进行BIM参数化定义；将旁边的护坡以及土钉进行参数化设置，导入到支护模型中，将其阵列，将冠梁以及基坑底板利用Revit建出来；将腰梁、锚索进行参数化设置，然后将其导入到模型中，将其按照图纸上的尺寸，进行阵列；最后将基坑周围的土用Revit建立起来，形成一个完整的基坑支护模型，基坑支护模型如图所示。

BlM不仅是一门先进的信息技术，它更是一个富含工程项目信息的巨大数据库，BIM基坑模型由包含着大量信息和材质的不同构件组成。在FTIM系统理论的指导下，实际项目中的各种各样的信息都可以真实地输入到BIM模型中，反过来，信息模型为实际项目提供造价管理需要的工程量信息，借助模型提供的信息，通过计算机软件迅速统计分析模型构件以及相关的信息，迅速用excel导出量表，形成一个以FTIM系统为核心的信息模型，降低了失误率，提高了生产的效率，能够为实际工程施工提供巨大的帮助，实现各个环节紧密衔接。
