BIM族库如何建立？工程项目中BIM族库建制案例
在利用BIM软件设计建模过程中，建立相应的族库以及对文件进行管理，可以充分反映出一个工作人员对BIM技术的掌握程度。虽然不同软件中族库的各个构件的名字不尽相同，但是其仍然是利用BIM可以提高制图效率的法宝与核心。换而言之，如果每一个软件族库中具有足够多的各种构件的族文件，工作人员就可以把这些族文件进行管理拼装，形成一个完整的参数化建筑模型。设计人员在建模过程中，不断积累这些构件的族文件，最后形成一个巨大的族库，BIM技术的效率会大大提高，它也可以把自己的优势完全显现出来。
（1）灌注桩的建立

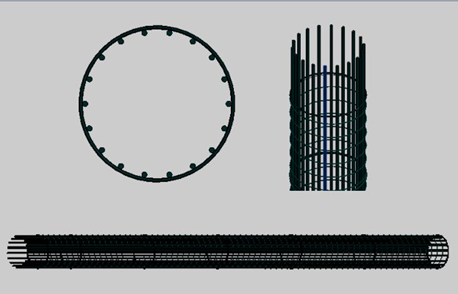

根据初步设计的方案，revit建立3D模型，赋予其以各种重要参数。利用revit中自带族，或者创建自己的构件族文件，作为平台的
“零件”，如灌注桩、冠梁、锚索、土钉等，最后把这些族整合在同一个项目中进行整合，形成一个整体的模型，如图所示，然后在整合的模型基础上进行优化调整。
（2）冠梁的建立
冠梁断面尺寸60cm×90cm，总长度192m，砼强度等级C30。

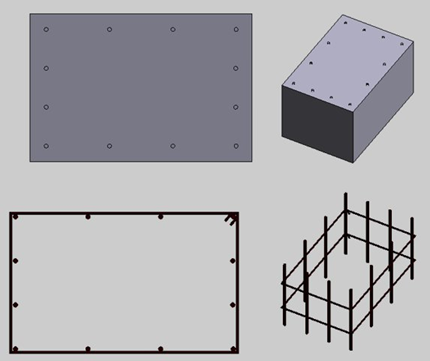

利用revit建立冠梁的常规公制模型族文件，根据参照标高建立梁的内部纵筋和箍筋，对钢筋的长度和直径进行参数化设计。纵筋为12根16，箍筋为间距200mm的8的，如图所示。
