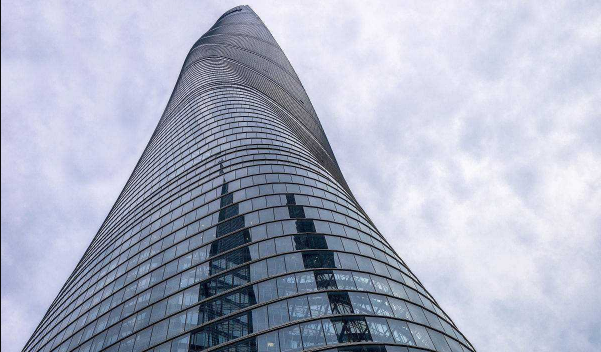

上海中心大厦

上海中心项目位于上海浦东陆家嘴地区，主体建筑结构高度为580m，总高度632m，共121层，建成后有望成为新的中国第一高楼，在世界超高层建筑中排名前三。为了提升上海中心项目的工程信息管理水平，保证项目的顺利推进，提出了建立基于BIM技术的工程信息管理系统，对自由曲面的构建选择了工业领域的Rhinoceros来完成，而在设计的推敲过程中结合Grasshopper来控制形体的变化，亦即参数化，从而得到满意的空间形态。同时，通过Rhinocer os Scripts来快速生成表皮。施工图深化设计阶段，BIM的重点在于建筑、结构、机电等各专业间的协调。最终选择操作简便、相对完整的Revit Architecture、Structure、MEP这一BIM平台。

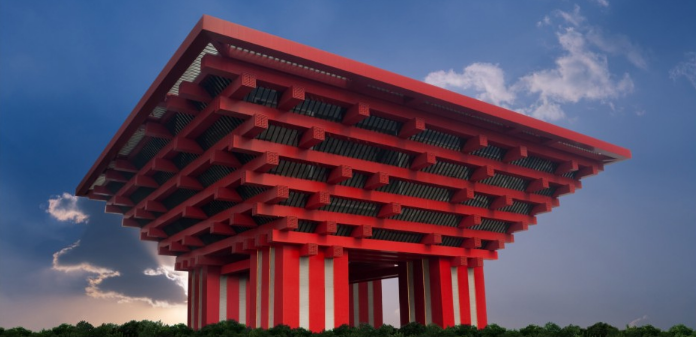

上海世博会中国国家馆

BIM技术在2010年上海世博会各大场馆的建造中发挥了巨大作用，大部分的世博场馆均运用了BIM技术，如中国馆、德国馆、芬兰馆、瑞典馆、演艺中心馆及文化中心馆等。中国馆的钢结构部分十分复杂，该项目工期紧、设计变更多。

通过采用Tekla Structures建模，利用其强大的节点处理能力和多用户协同工作模式，为工程进度节省了时间，模型和图纸的永久关联保证了构件准确制造，最终Tekla在技术和质量上获得了承包单位和项目业主的一致好评。

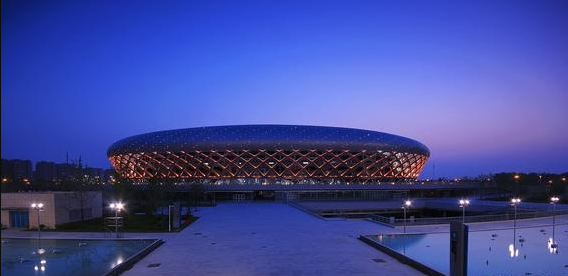

徐州奥体中心体育场

徐州奥体中心体育场结构形式为超大规模复杂索承网格结构，平面外形接近类椭圆形，结构尺寸约为263m×243m，雨篷共42福带拉索的悬挑钢架。本工程属于创新的结构体系，传力路径曲折、受力复杂、施工难度大。应用项目组研发的“基于BIM的预应力钢结构全过程施工控制及监测技术”

对徐州奥体中心体育场的施工过程、复杂施工工艺、施工进度模拟及施工过程安全监测进行了指导和应用。奥体中心体育场建立模型应用的是Autodesk Revit软件，其在预应力钢结构相关族建立时主要考虑了施工深化图出图的需要，模型的参数驱动需求以及体现公司特色的目标，因此在建立预应力钢结构族库的时候，运用企业自定义的族样板，在Revit Structure的原有族样板的基础上结合公司深化的经验与习惯，创建了适应公司预应力结构施工及日后维护的族样板作为族库建立的标准样板，在此标准样板中包含了尺寸、应力、价格、材质、施工顺序等在施工中必需的参数。

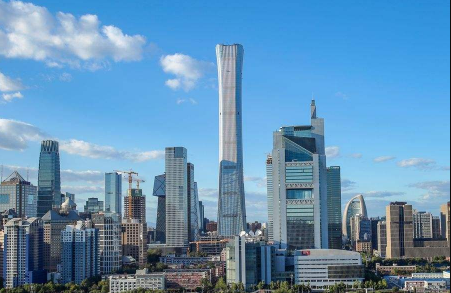

北京中国尊

中国尊位于北京市朝阳区CBD核心区，总建筑面积43.7万m㎡，建筑高度528m，地上108层，地下7层，建成后将取代国贸三期成为北京第一高楼。中国尊是中国第一例应用BIM技术与建筑项目全生命周期的工程项目，在方案设计的最初阶段，设计人员就与甲方达成共识，要搭建BIM模型及其创建完整的数据库持续应用于建筑项目的全生命周期。争对与本次建筑项目的BIM模型和BIM应用，以完成项目目标为出发点，结合不同软件的特点和性价比，同时也考虑软件之间的数据交换，在对BIM软件的使用方面做出的规划为：

建筑、结构、机电专业，使用Autodesk Revit软件；建筑外形体曲面，做几何定位参数时使用Rhino、Catia软件；幕墙专业，使用Rhino、Catia软件；钢结构，使用Tekla Structures（X-Stee1）、Revit 软件；施工阶段使用TeklaStructures（X-Steel）、Revit 或Catia软件。同时为了全专业的协同设计，中国尊设计团队搭建了PW协同设计管理平台，方便不同专业的设计人员进行实时交流。中国尊对于应用BIM技术于建筑项目的全生命周期作出了实践探索，为BIM技术在中国的发展迈出了重要一步。
