BIM机电模型创建及优化流程——模型绘制阶段

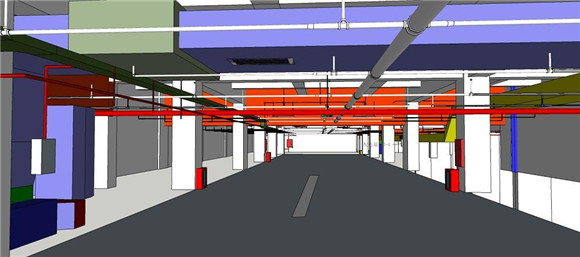

机电模型绘制阶段指的是将CAD图纸链接到BIM建模软件中，作为底图，进行翻模，将20的图纸转化为三维立体图形。
在绘制前，先对项目中涉及的各个系统、管道进行分类设置，包括管道的材质，系统缩写，布管配置、不同的系统设置不同的颜色，在模型中加以区分。此步骤完成后可以保存为一个模板，作为一个企业机电BlM的建模标准。在今后的项目中可以统一使用，非常方便。
暖通图纸翻模时，通常风管会标注底部标高，这时候只要按照图纸上的标高绘制即可。如果没有标注标高，则风管的标高可以贴梁绘制，风管顶部距离梁底50mm，离无梁楼板300mm。风管管件可以根据项目精细度的要求，风机、静压箱、防火阀、调节阀等主要设备和阀件需要绘制，侧向有短风管连接的风口需要绘制。直接安装在风管上的风口可以略去。
给排水图纸翻模时，通常图纸上不会标注管道的标高，有时会统一标注距离梁底XXmm的文字标注，这时候可以根据土建模型中最大的梁来确定水管的高度，水管标高距离梁底50mm，距离无梁楼板300mm。喷淋管道在建模阶段只需要绘制主管即可。在绘制水管时要特别注意有坡度的水管，严格按照图纸设计要求设置管道的坡度，不能无坡以及倒坡，否则会造成在优化阶段不准确。相应的管道上的阀门、水流指示器、消防箱等附件都应绘制。机房内的设备以及阀门若无精细度要求可以略去。
电气图纸中，先行绘制尺寸大的桥架，分系统，桥架标高在图纸中未标明时也可参照给排水做法，梁底50mm，距离无梁楼板300mm。
CAD图纸中预埋的电气管线、灯具、配电箱如果无特殊要求，可省略。
