BIM深化设计是什么？基于BIM的深化设计项目具体应用
（1）设计变更

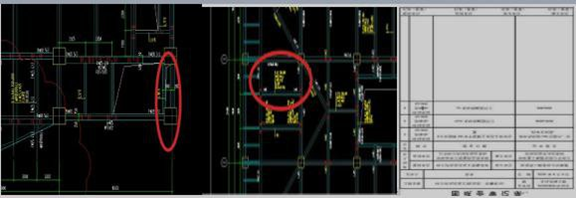

通过BIM精细化建模，发现传统CAD图纸错误处，及时反映给项目技术部进行讨论、分析，生成图纸会审记录，确认问题后图纸上交设计院修改，为设计院提供设计变更单。
设计变更直接影响程造价，施工过程中反复变更图纸易导致工期和成本的增加。本项目引入BIM技术，可提前修改完善CAD图纸中的错误，三维可视化模型能够准确地再现各专业系统的空间布局、管线走向，设计师利用三维设计可以更容易的发现和修改错误，提高设计深度，大大减少“错、碰、漏、缺"现象，从而减少后期的设计变更，节约项目成本。
（2）管线碰撞与排布

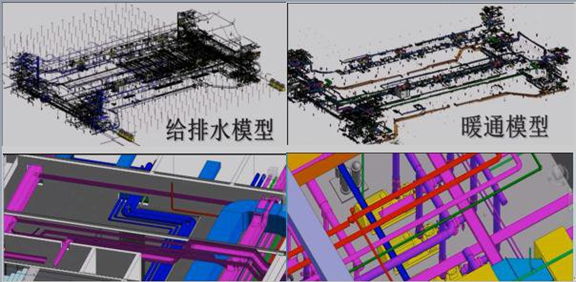

一般项目涉及到的机电管线有给排水管线、暖通管线等，系统组成多，管线布置较为复杂，因此使用revit建立全专业的三维机电管线模型，利用navisworks进行碰撞检测和三维管线综合排布，杜绝因碰撞造成的拆改，保证模型与现场施工高度一致。
通过将BIM技术应用到管线综合排布中，能够将传统的二维图纸转变为形象的三维模型，工程技术人员能够直观的了解到管线布置的具体位置，更好的减少管线布置错误的发生。其次，BIM技术自带管线碰撞检查功能，能够将管线综合排布中出现的管线碰撞情况有效的检查出来，更好的保证管线综合排布的质量。
（3）深化出图

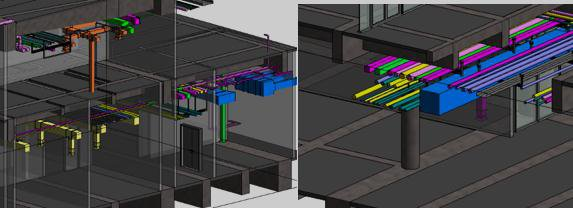

机电专业深化出图，出图深度要求近似机械制图。出图后进行图模比对，发现问题，利用三维模型更改，图纸自动更新，大大提高深化设计效率。项目设计团队应用Revit软件进行深化设计，利用三维模型自动生成各种平面、剖面、大样图。
