1、BIM模型建立

项目BIM团队依据施工图纸建立了全专业BIM模型。模型建立过程中分层次、分阶段、分目的进行，充分利用BIM模型解决不同需求。利用各款软件的优势，为施工提供相应基础数据支持。本项目BIM模型如图所示。

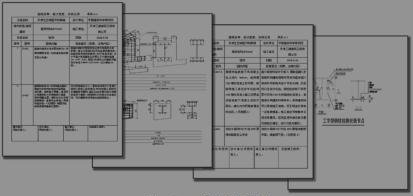

2、设计图纸优化

利用BIM模型可视化的特性，可以更直观、更全面地解决图纸问题，以及利用BIM技术的云检查对模型进行审核，有效避免施工过程中的返工，优化设计图纸，节约成本，减少工期。同时，及时向设计院反馈在建立BIM模型中发现的图纸问题，等设计出具具体回复。设计图纸优化如图所示。

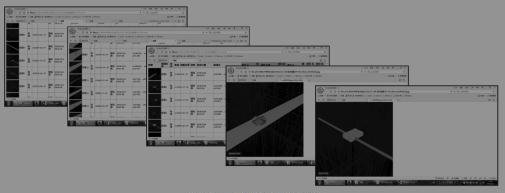

3、碰撞检查

利用BIM技术三维立体可视化效果，施工前就可以把具体的碰撞点精确定位，避免了施工工期的延误及材料成本的增加。碰撞点精确定位如图所示。

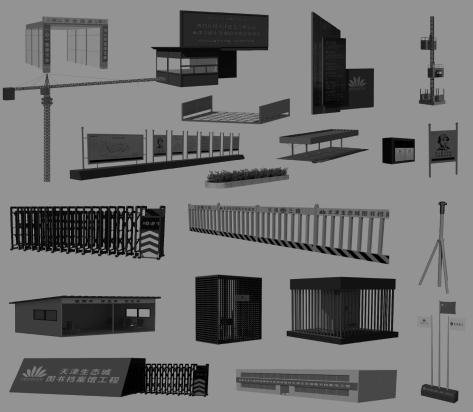

4、标准化构件库的建立

根据绿色施工手册要求建立了本项目标准化构件库，同时上传至公司BIM应用管理平台。本项目标准化构件库如图所示。

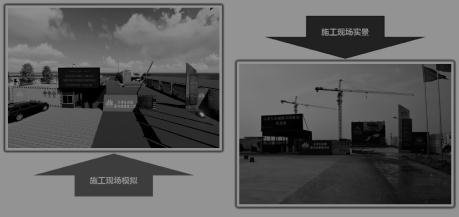

5、文明施工场地布置及模拟

正式施工前提前考察施工现场，提前策划文明施工方案。通过BIM可视化技术以及现场实际情况，对不同文明施工方案进行比选。根据文明施工3D模拟，指导现场文明施工。施工场地布置及模拟如图所示。

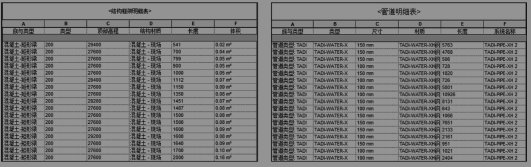

6、成本精细化管理

利用搭建完成的BIM模型进行工程量统计，以便于施工过程中控制施工材料的采购，来降低材料损耗率。通过BIM提供快速、精准的数据，与现场各施工部位使用的材料进行对比，检查并分析材料损耗情况，实现项目精细化管理。工程量统计如图所示。

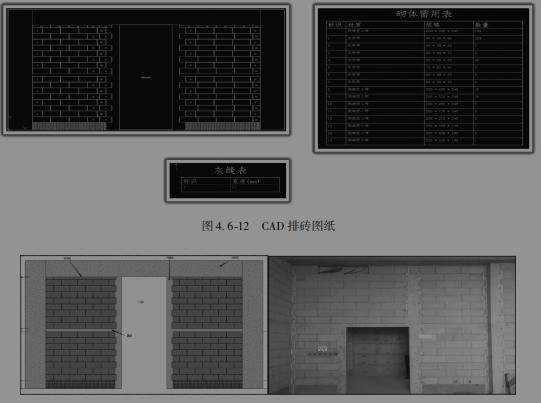

7、二次结构精细化排砖

运用BIM软件进行二次结构精细化排砖，同时导出CAD排砖图纸，使其各类构件标高、块数、位置一目了然。最后形成技术交底，严格把控分包队伍施工质量及材料用量。根据BIM模型，指导现场二次结构砌筑作业。CAD排砖图纸如图4.6-12所示，指导砌筑施工如图所示。

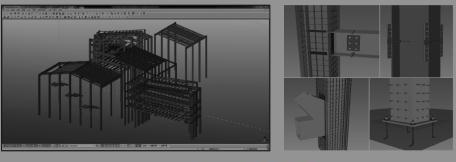

8、钢结构深化设计

本工程钢结构部分属于超过一定规模、危险性较大的分部分项工程，安装方案需要进行专家论证。利用BIM软件快速建立钢结构BIM模型，进一步优化钢结构施工节点及安装方案，最终确保施工方案顺利通过专家论证。钢结构BIM模型如图所示。

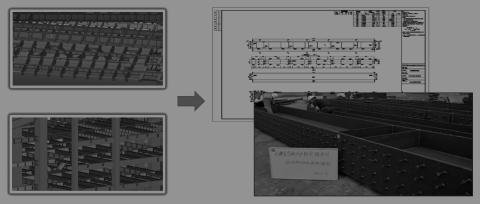

经过与设计单位洽商，并最终根据BIM模型导出钢结构二次深化图纸，生成节点详图，与加工厂无缝对接。钢结构二次深化图纸如图所示。
