    《BIM技术在某水厂项目中的应用》

    作者：刘爽郑晓磊

    （北京比目鱼工程咨询有限公司，北京）

    提要：跟随着目前社会经济的迅速发展，传统产业和信息技术深度结合，指引着人们朝着以信息技术为核心的基础上朝着知识经济的时代前进着。水处理行业也充分利用了信息技术的优势之处实现着我国在建筑行业的跨越性的发展，而BIM（建筑信息模型）技术就可以有效的将水处理行业的生产效率有所提升。

    关键词：BIM（建筑信息模型）；水厂工程；应用分析。

    一、引言

    建筑给水排水工程设计是建筑工程设计之中重要的组成部分。在非常健全的BIM（建筑信息模型）中，给水排水的管道和设备也是不可缺少的。而且，在目前大规模的对水厂和污水厂扩建或者是改造的工程也是越来越多，主要是考虑到环境污染和节能减排的等等因素，因此，在水厂和污水厂进行扩建或者是改造的工程设计中，对其深度的处理工程是必须得到重视的。设计效率的主要影响因素就是沟通的问题，主要是它花费的时间就占了整个设计的三分之一。现目前，沟通的方式主要就是通过图纸以及效果图，对于比较大型的扩建或者是改造工程，由于考虑到成本的原因，就可以做一些动画，但是这些都是属于静态的沟通。静态的沟通可以用来沟通原则上的问题，但是关于细节方面的问题沟通起来就比较的困难。反而动态的沟通就是通过实时的漫游或者是对三维模型的任意的剖切进行沟通进而解决这些细节方面的问题，并且能够起到比较好的效果。就是因为这种背景条件，本篇文章将着重于讲述BIM（建筑信息模型）技术在某水厂项目的实际应用。

    二、工程概况及模型搭建

    （一）工程概况

    随着城市化、工业化进程的不断加快，城区、工业园区用水需求不断加大，这将对城市生活、工业用水提出严峻的考验。为解决供水水源不足、供需矛盾，满足居民生活用水，尤其是化工园区、钢铁配套园区内工业用水，建设一座现代化净水厂，该项目设计规模：一期2万m?/d，二期规模14万m?/d。水厂主要建构筑物有：机械混合、网格絮凝及平流沉淀池、V型滤池、清水池、吸水井、加压泵房、变配电室、加氯加药间、高锰酸盐及活性炭加药间、反冲洗废液池、污泥池、机修间、综合楼、传达室、大门。

    （二）工程实施难点

    1.工期紧，工程量大

    该工程投入的人力、物力、财力和技术装备数量巨大，而且工期紧，如何在短时间内保质保量地完成施工，是需要解决的重要问题。

    2.参与专业较多

    该工程领域涉及的专业和应用范围都十分广泛。包括给水、排水、废水、污泥和软化等专业。传统的二维绘图方式，各专业之间的协同效率、准确率都比较低。

    3.构筑物繁多

    该工程包含大量的功能各异且相互独立的构筑物。构筑物造型复杂，工艺复杂

    4.工艺复杂，设计施工难度高

    传统二维图纸很难表达清楚，对施工要求十分严格。水处理工程较一般工程设计难度高，传统图纸错误率高，识图难度大。

    5.图纸管道碰撞较多

    水工艺设备种类多，设计图纸仅能表达型号和简单尺寸。大量管道接入设备，空间关系十分复杂。管道尺寸是常规工程的几十倍，路由复杂，且埋地管道较多。

    （三）BIM模型搭建

    各种复杂形式的构筑物层出不穷为施工方带来了巨大的麻烦，由于设计方一般都以CAD二维图纸进行交付，所以施工部门往往要结合平、立、剖的图纸，才能对结构构件的位置进行确定，这样往往费时费力，十分不方便，利用BIM技术，将二维图纸转化为三维模型，这样就能使施工人员直观地了解结构的形式，便于施工进展。该工程工程量大，施工难度高，因此，在施工之前进行模型的搭建十分重要。利用Ｒevit软件，根据二维图纸，对该项目进行建模，通过建立该桥梁的BIM模型，各构件尺寸、位置关系、表现材质都能在模型中直接反映出来，方便施工任意进行。Ｒevit建立的模型如图1所示。

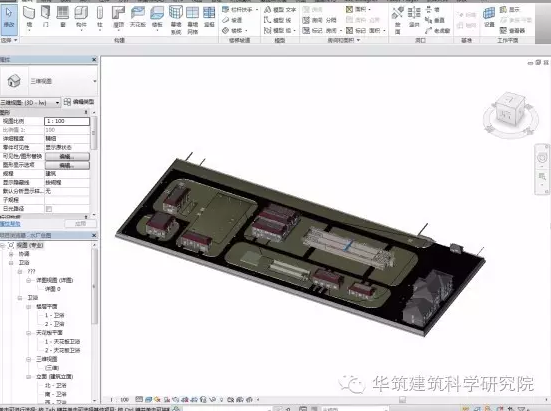

    图1水厂模型

    三、基于BIM的模型工艺模拟与可视化

    根据准确的模型，BIM软件可完成更加真实的三维渲染图片及视频。根据节点模型快速生成工艺动画和模拟施工步骤，提高沟通效率。

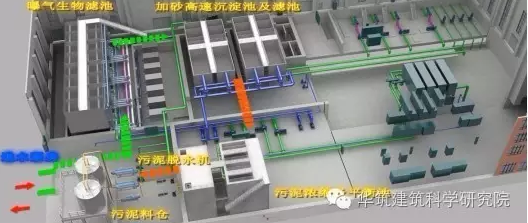

    图2工艺模拟

    四、管线综合设计

    在三维视图上显示空间结构，结构以及设备管道系统，能够对本专业的设计人员提供出准确并且直观的空间信息，有利于设计人员的准确的了解建筑空间的构成以及进行管线的布设。最主要的就是，可以对其进行三维碰撞的检测，从而实现其专业内的以及与其他的专业之间的自动碰撞的测试，从而减少因为碰撞引起后期的修改以及避免难以弥补的错误的发生，进而也减少了建筑施工后期的调整修改的工程量。建模过程中发现原设计图纸的管线、设备和构筑物存在多处碰撞，第一时间反馈给设计人员进行修改。

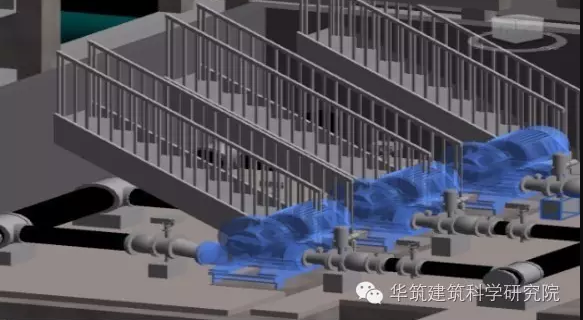

    图3水泵位置不合理

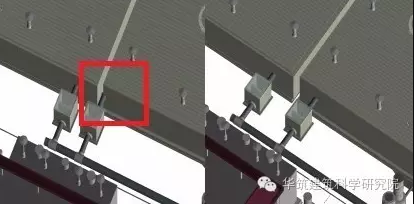

    图4清水池管线修改前后对比

    五、土方量统计

    在Civil3D中创建原始地形曲面及设计曲面，统计填挖方量。根据数据修改设计方案，使场地设计趋于合理，降低施工成本。根据现状曲面和设计曲面，使用Civil3D生成准确数字地面模型，并计算出厂区填挖方量。

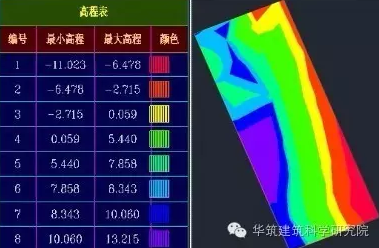

    图5Civil3D土方量统计

    六、结语

    BIM（建筑信息模型）技术在本工程中的应用实现了信息化管理，大大提高效率，节约了时间与成本，对水厂项目有重要意义。现代信息技术革命运用到建筑行业的产物，虽然，现在的BIM软件还有这很多方面都不够完善的地方，但是也代表了现今的设计工作发展的一个方向，也随着建筑行业的信息化进行程度的迅速加快中，BIM（建筑信息模型）设计也在不断的完善以及成熟中，现在大力的推广这BIM技术，将更有利于提升建筑企业的管理水平以及它的技术水平，从而提高工程的质量和工作的效率，增加其企业的竞争力。本篇文章就是通过了研究BIM（建筑信息模型）技术在水长工程设计中的应用，提出了在水长工程中的应用BIM技术的具体实施的方法。

    参考文献

    参考文献

    [1]姚伟瑜.BIM在建筑给排水工程设计中的应用[J].中国建筑金属结构，2013（10）.

    [2]林金成，叶振华，李逸钦.BIM在建筑给水排水设计中的应用[J].福建建设科技，2012（5）.

    [3]戴丽荣，远方，李会平等.建筑信息模型技术在给排水工程设计中的应用[A].第十六届全国图学教育研讨会论文集[C].2008.
