一、公司简介

    中国建筑一局(集团)有限公司(简称中建一局)总部位于北京，是2019年世界500强第21位、世界最大投资建设集团——中建集团旗下最具国际竞争力的核心子企业。2016年中建一局作为中国建设领域首家企业，凭借5.5精品工程生产线，荣获中国政府质量最高荣誉——中国质量奖，以专业、服务、品格“三重境界”代言“中国品质”。2017年荣获“质量之光”年度魅力品牌第一名;荣获莫斯科建筑行业质量最高奖——莫斯科市优质样板工程第一名，成为荣获该奖项的第一个中国企业。

    主要资质

    建筑工程施工总承包特级

    市政公用工程施工总承包特级

    工程设计市政行业甲级

    工程设计建筑行业(建筑工程)甲级

    公路工程施工总承包一级

    机电工程施工总承包一级

    环保工程专业承包一级

    钢结构工程专业承包一级

    地基基础工程专业承包一级

    公路路面工程专业承包一级

    公路路基工程专业承包一级

    建筑机电安装工程专业承包一级

    建筑装饰装修工程专业承包一级

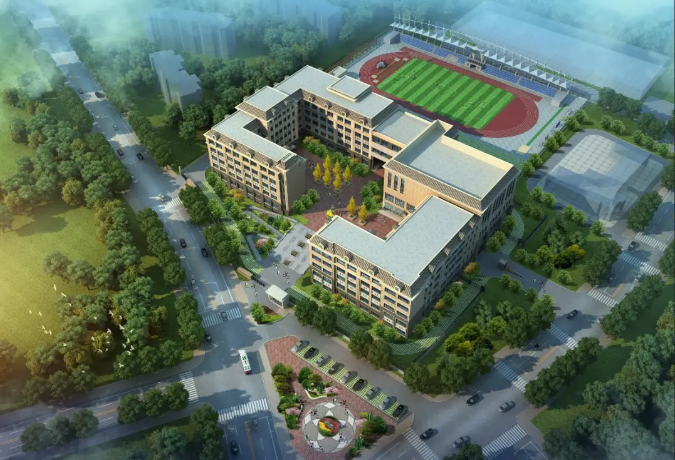

    二、项目概况

    项目名称：大华锦绣华城配套学校校舍建设项目

    项目地址：辽宁省大连市高新区凌水街道庙岭村红凌路以西E3地块

    建设单位：大连高新技术产业园区教育文体局

    监理单位：大连建安工程建设监理有限公司

    设计单位：弘艺规划建筑设计有限公司

    施工单位：中国建筑一局(集团)有限公司

    建筑面积：建筑面积为45729㎡

    合同金额：17508.36万元

    施工工期：2019.03.29-2020.06.22

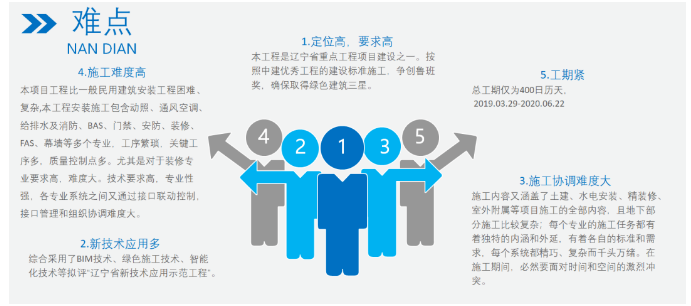

    三.项目重难点分析：

    四、BIM应用策划

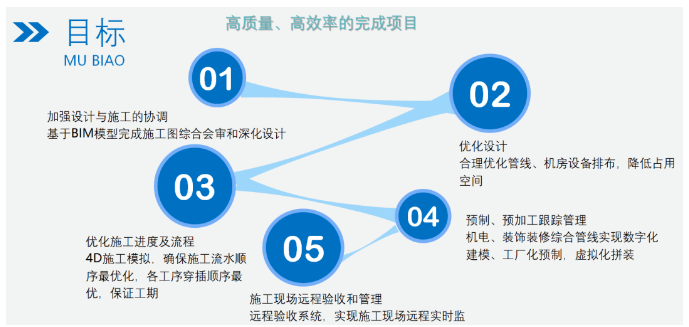

    实施目标

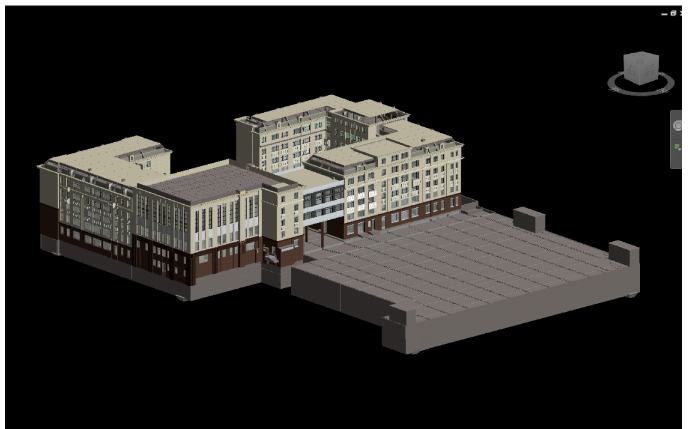

    工程概况

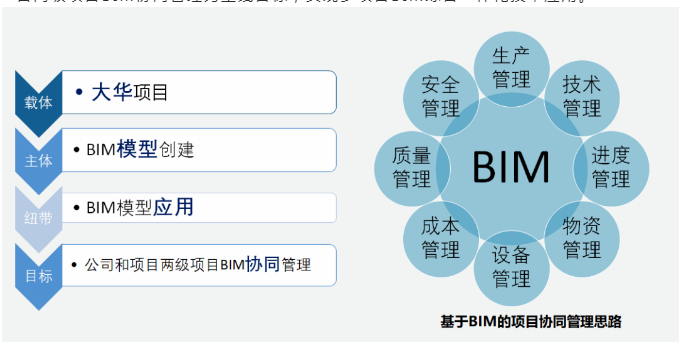

    本次BIM应用以大华项目为载体，以BIM模型创建为主体，模型应用为纽带，公司和项目两级项目BIM协同管理为主线目标，实现多项目BIM综合一体化技术应用。

    项目策划

    五、BIM技术应用点

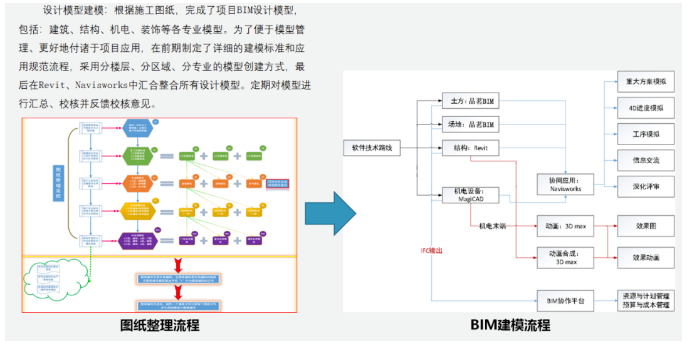

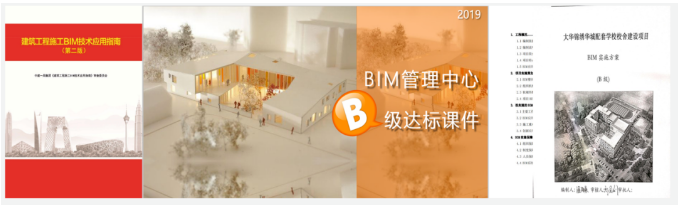

    1.BIM实施方案

    依据中建一局集团《工程施工BIM模型建模标准》和《建筑工程施工BIM技术应用指南》(第二版)、《中国建筑一局(集团)有限公司建筑信息模型(BIM)技术研究与应用评价考核实施细则》、《BIM管理中心B级达标课件》制定了方案策划书。

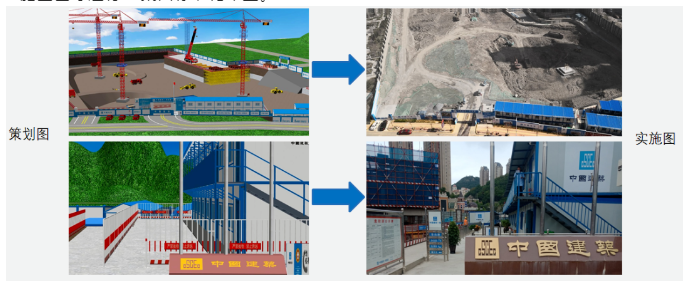

    2.临建CI标准化

    集团公司CI标准创建临建及CI模型，建立临建模型后由CI负责人对办公区、生活区、施工区等进行CI集团标准化布置。

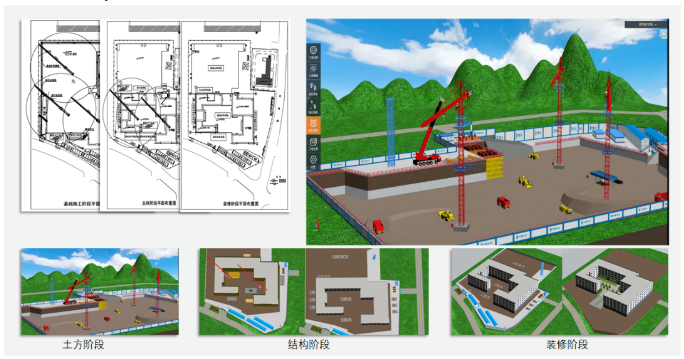

    3.施工场地布置

    大连市属于丘陵地形，场地内存在较大高差，基坑坡顶距离红线仅有2～3m。工程场地狭小，施工现场无宽敞区域。利用品茗三维施工策划软件对不同阶段的施工场地进行布置，做到材料堆放、机械布置等合理规划。施工现场未出现材料堆放不合理导致二次搬运的问题。

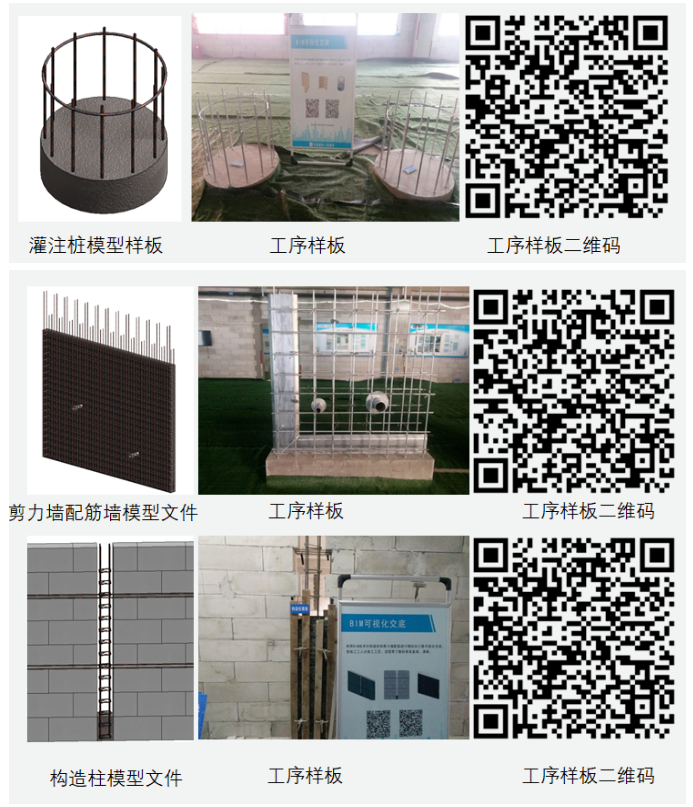

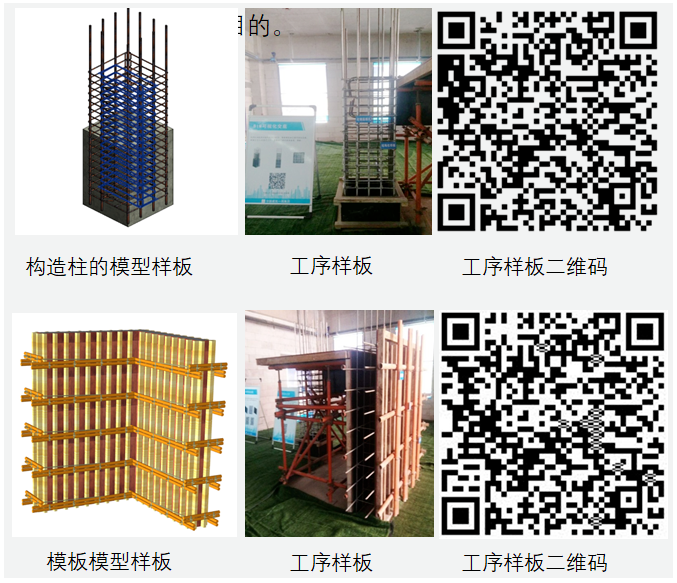

    4.BIM实体样板

    BIM团队通过建构造柱、桩、模板支护、砌体墙等BIM样板模型，协助项目实体工序样板搭建，并配合项目部开展各类展示活动，方便工程人员了解施工工艺，实现样板先于施工。

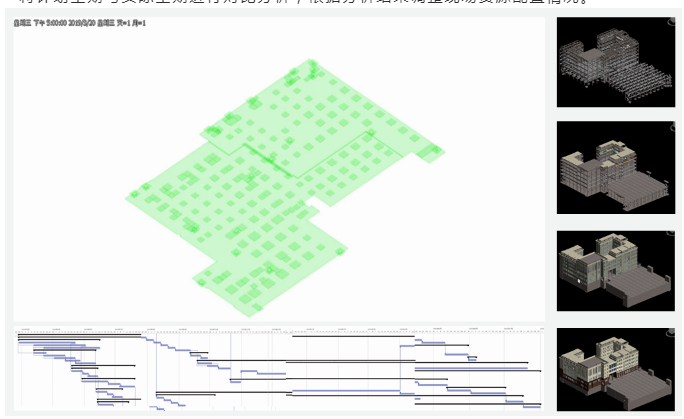

    5.施工进度模拟

    利用BIM技术进行建筑结构复杂节点及整体的功能模拟建造，在施工前期进行施工工序流程安排和各个交接面的工作划分，通过模型模拟施工进度，辅助实际现场管理工作。将计划工期与实际工期进行对比分析，依据分析结果调整现场资源配置情况。

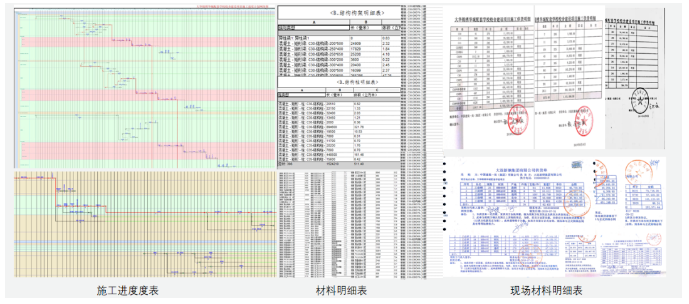

    6.编制材料计划

    利用斑马软件对施工进度进行排序，并依据BIM模型对各阶段材料进行材料用量提取，对比分析，减少材料浪费。并提供施工材料预算进行目标成本控制，为成本管理、分包结算提供数据支持。

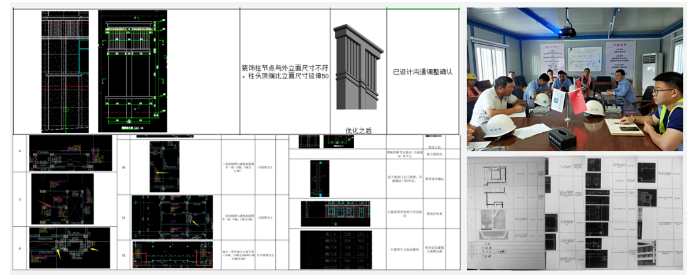

    7.BIM模型审查辅助图纸会审

    接收到图纸后，BIM团队进行建模，在建模过程中对发现的图纸问题做好记录并及时汇总，在图纸会审时结合模型说明问题。在建模过程中发现图纸问题47条并反馈施工方与设计方调整，避免了不必要的返工，同时也提高了图纸会审效率。

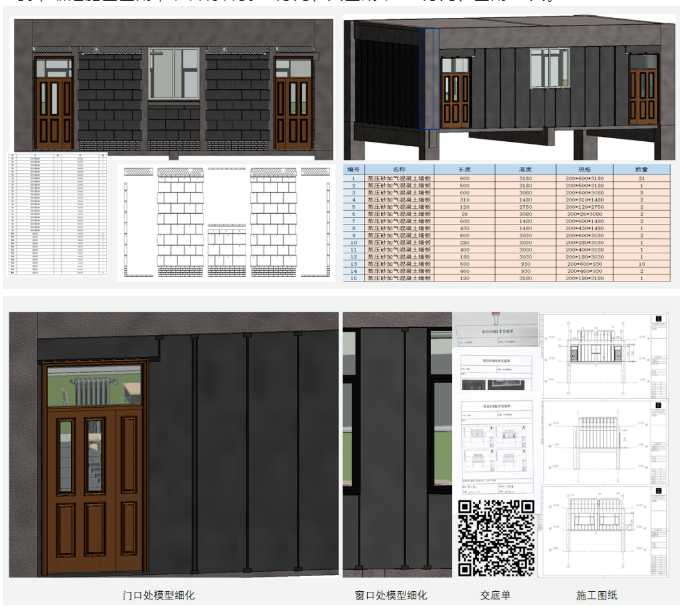

    8.二次结构、砌体施工对比分析

    教室二次砌筑模型建立了两个方案，一是传统的砌筑方式，根据模型提取用砖型号及用砖量，二是ALC墙板隔断，根据模型输出隔断尺寸，对比发现方案二更能减少材料浪费，缩短施工工期，节省材料费12万元、人工成本8.3万元、工期10天。

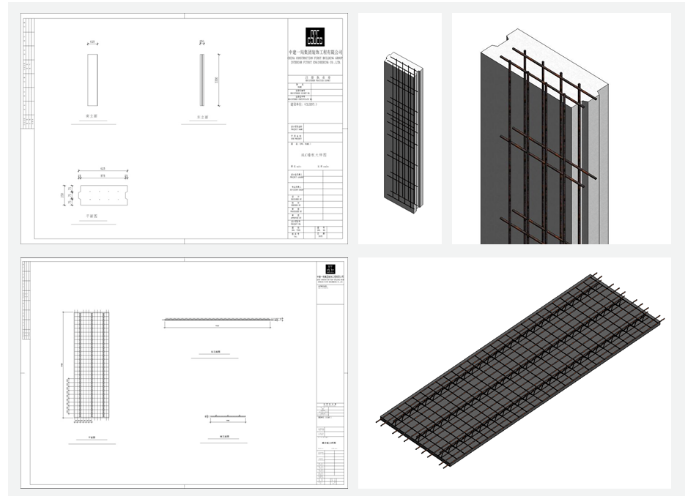

    9.预制化构件加工

    因项目工期短，现场地上墙体(除篮球馆)全部采用预制化ALC墙板，地上楼板全部采用预制化叠合板。大大降低了工程成本，同时也更利于质量控制。工厂生产出来的部件进行现场安装，减少现场施工及管理人员。加快了施工速度，降低工程造价。

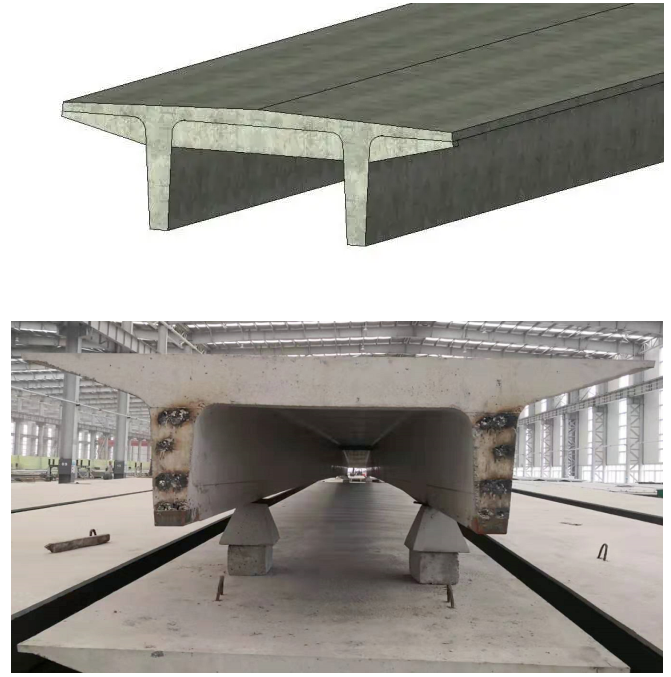

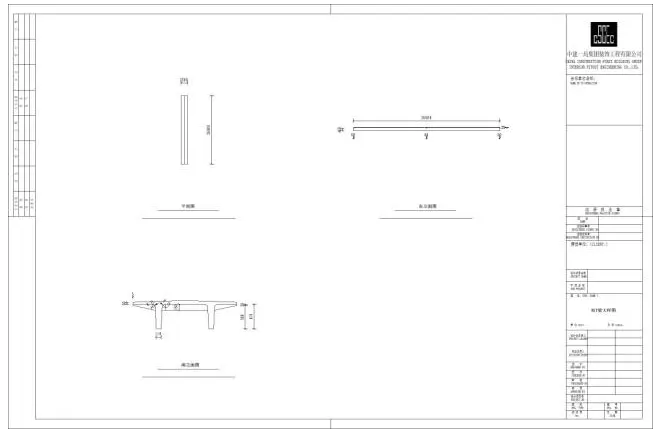

    现场篮球馆顶面采用预制双T板。双T板一块长27米，宽2.38米，一块重21.68吨。现场一共用了16块。工厂生产出来的部件进行现场安装，减少现场施工及管理人员，加快了施工速度，降低工程造价。

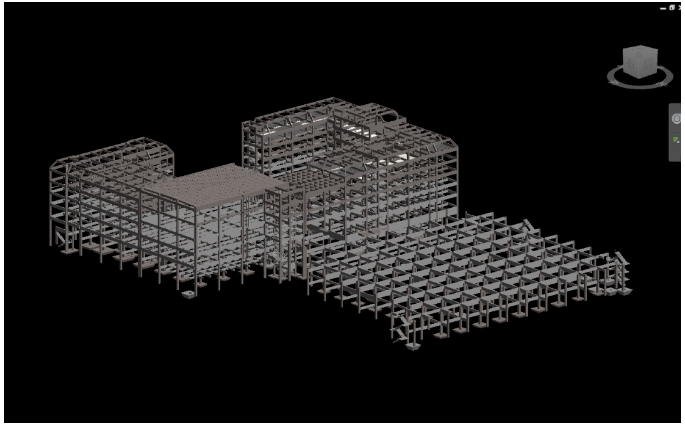

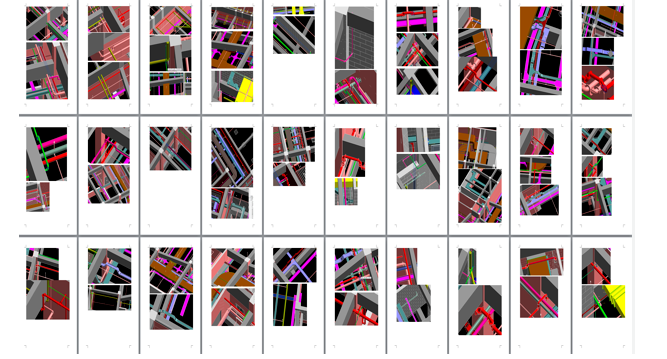

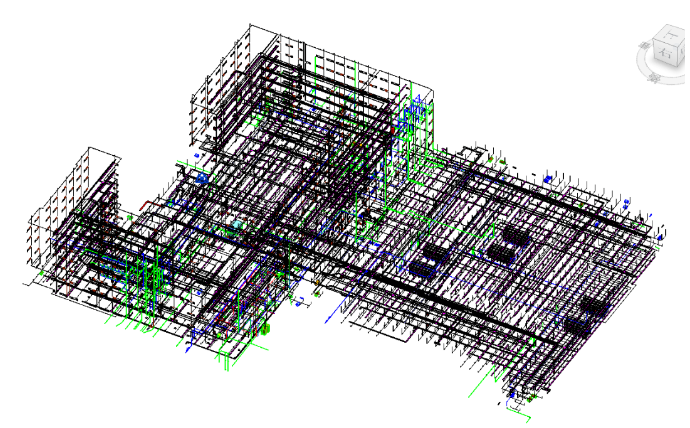

    10.碰撞检测

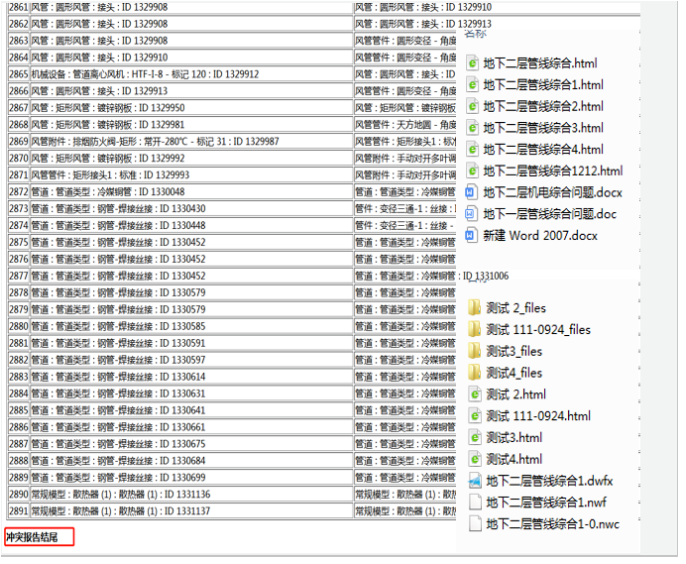

    依据BIM模型对建筑、结构、机电模型利用斯维尔软件做了过程审查，做整体单专业、多专业审查，其中建筑结构问题47条，通过Navisworks进行机电审查，机电冲突3000多处，并配合设计方做方案调整及优化补充。

    根据原设计图纸创建三维模型，一共进行了四次碰撞检测，第一次检测发现发现3000余条单专业碰撞问题，对模型问题进行修改，避免了不必要的返工，同时也提高了图纸会审效率。地下建筑结构与机电综合管线优化。在整个过程中，为节省材料费3万元，人工成本节省近8万元，节省工期5天。

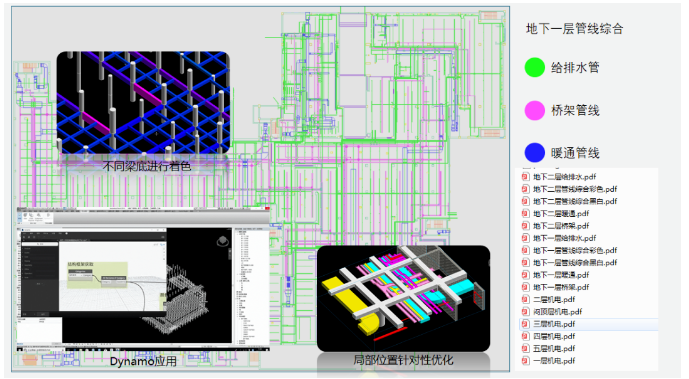

    11.管线综合

    采用Dynamo对结构模型显示效果进行参数化修改。根据梁底标高不同进行着色，从绿色到红色，代表了梁底标高的从高到低，从而有针对性的对结构标高低的部位进行管综优化。

    12.深化设计

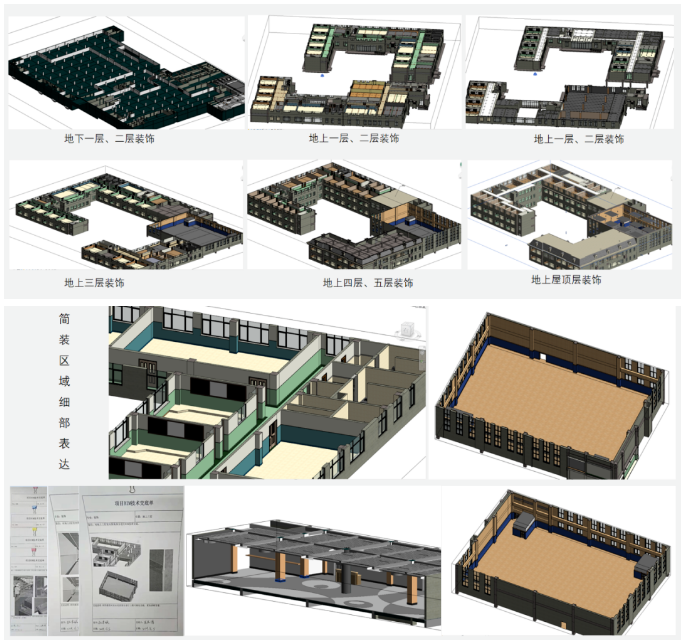

    简装区域设计

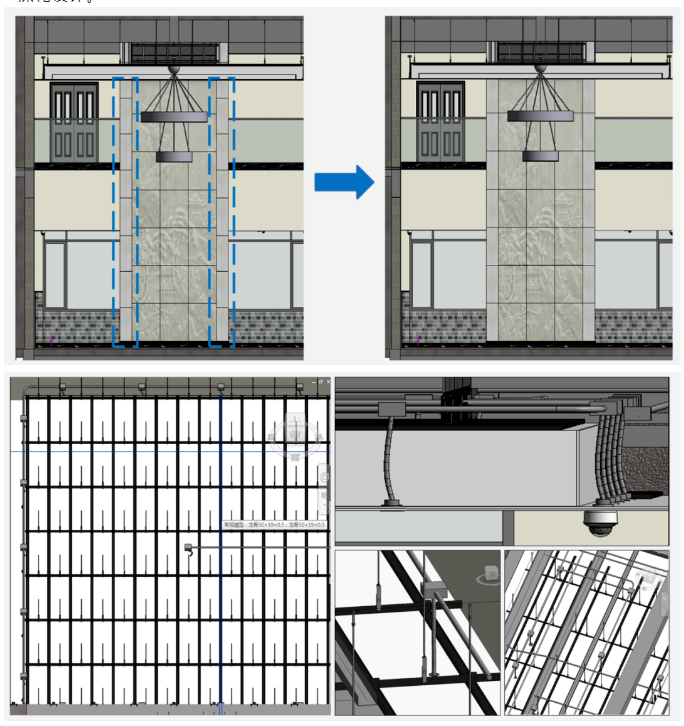

    我们将教学楼的所有装饰层全部绘制完成，对装饰施工部分的材料提取和各个重难点的深化设计提供技术支撑。我们通过BIM将空间各专业末端综合到天花图，并进行优化调整。实现了装饰与机电的末端软碰撞优化。

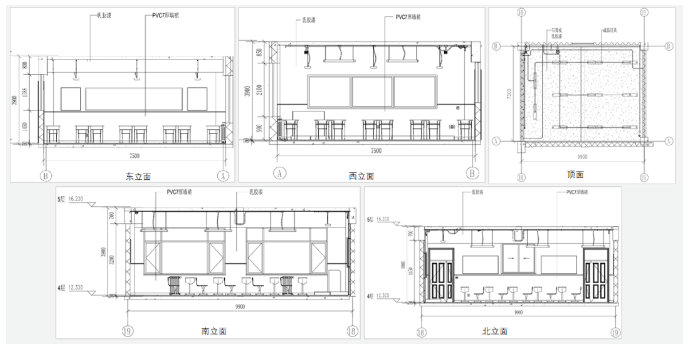

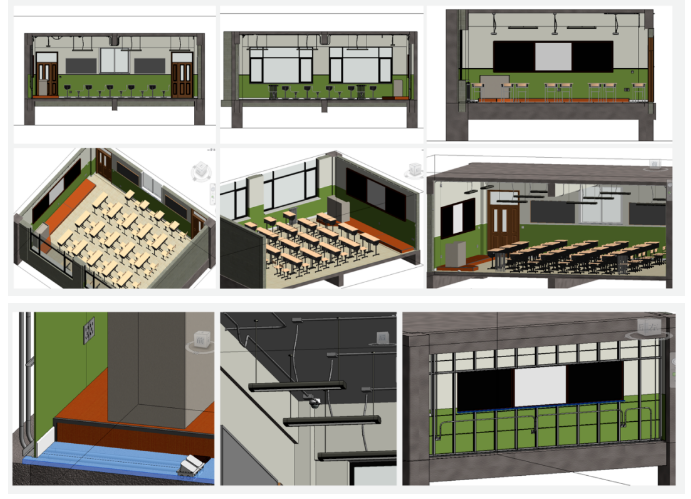

    精装深化设计—教室

    本项目教室空间偏多，依据设计图纸对教室进行精装BIM标准化设计，对墙、顶、地及讲台黑板、地面地插强电管线走向，顶面强电管线高差排布，黑板背面龙骨深化设计。

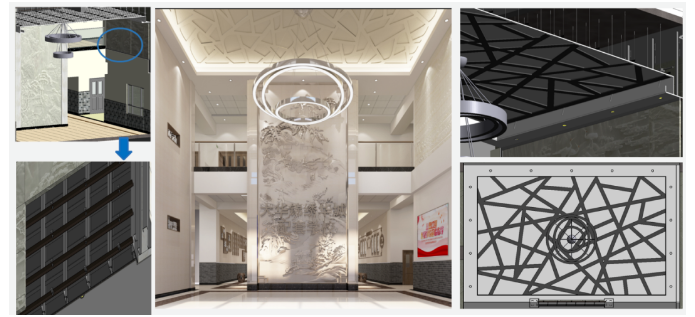

    精装深化设计—大厅

    对中学部大厅进行精装BIM设计，对大厅背景墙干挂浮雕优化、墙、顶、地、机电优化深化设计。

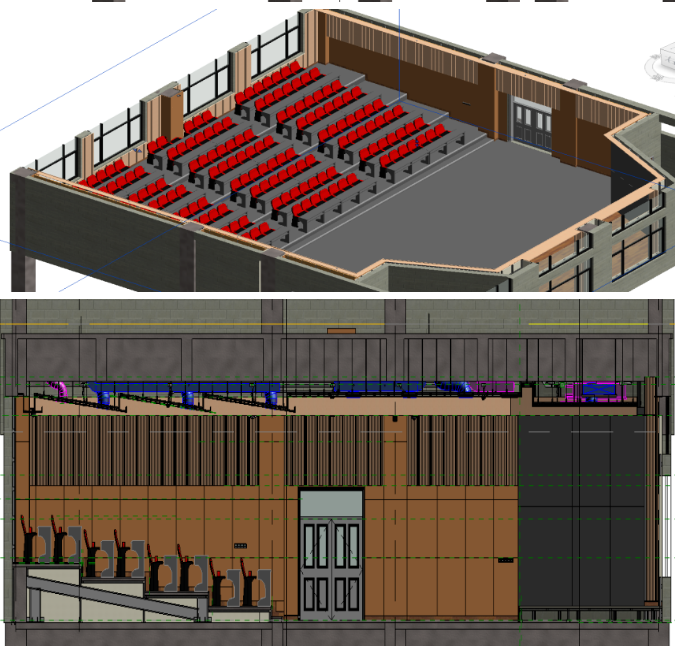

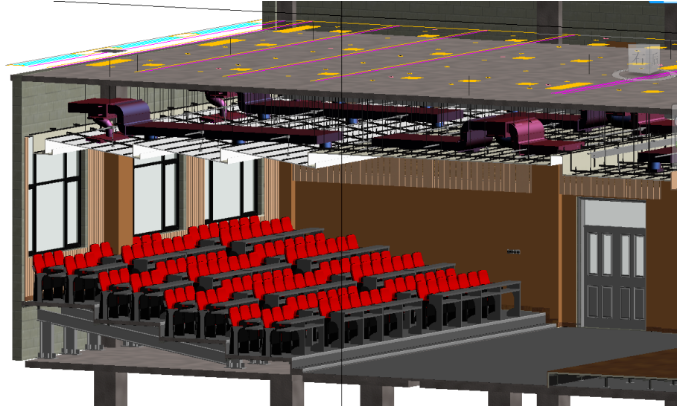

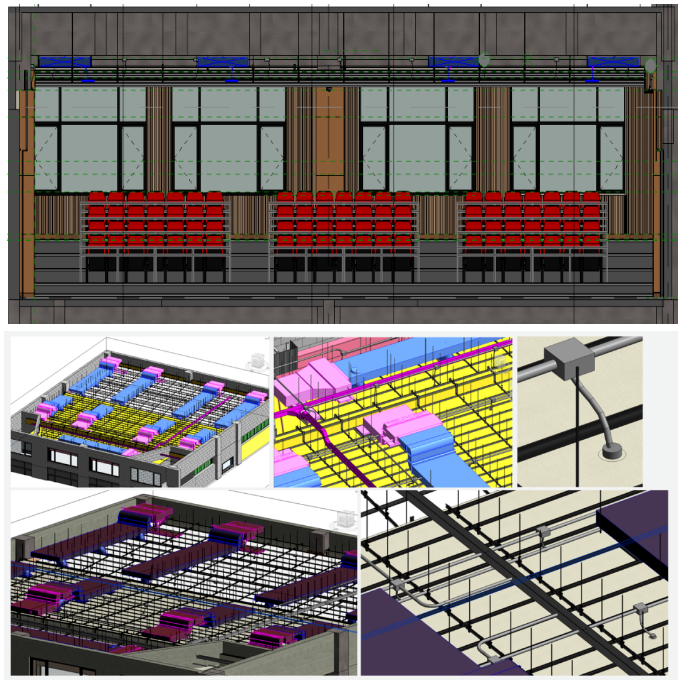

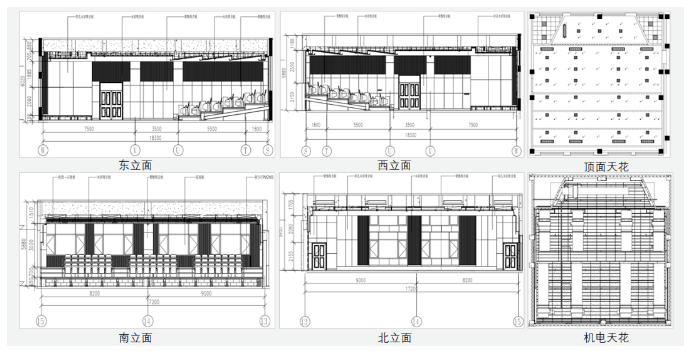

    精装深化设计—多功能厅

    多功能厅属于本项目装饰较为复杂的一项，设计到各专业避让与末端定位繁多，我们针对空间墙顶地及舞台墙地固定相互搭接都做了深化表达，精细化设计。

    13.绿色节能分析

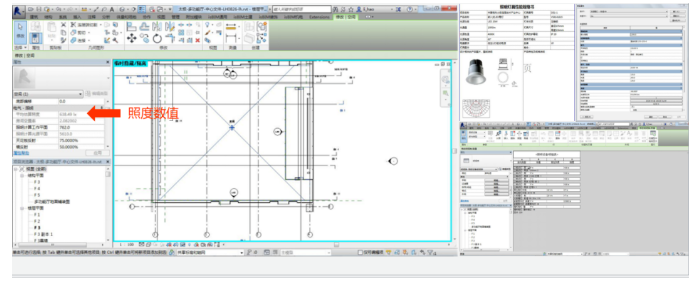

    通过BIM模型，可以模拟真实数据布置多功能厅的照明灯具，并设置照度参数，对灯具的选型进行合理的调配。

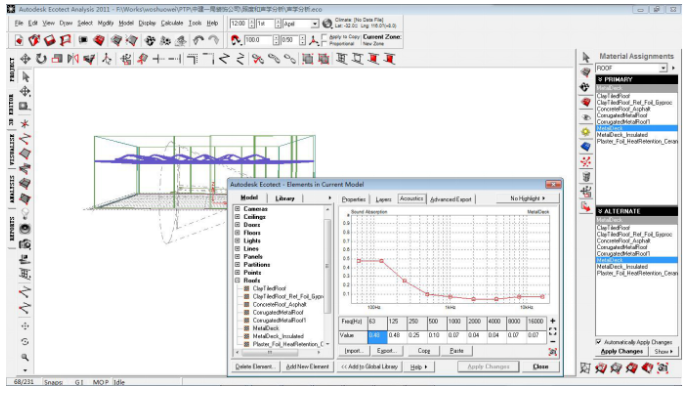

    运用BIM模型的声学分析，解决室内可能存在的声学缺陷，设计优化室内吊顶的造型及吸声材料的数量，让该空间的设计更加科学。声学响应分析要综合考虑几何声学和统计声学。下图为对不同频率、不同分贝的声音在不同时间段的综合声学分析。

    14.可视化技术交底

    建立BIM模型，使用VR装备辅助进行模型展示，可视化交底。通过CCBIM软件平台与VR眼镜相结合，对工作人员进行虚拟仿真技术交底，节省工期3天。

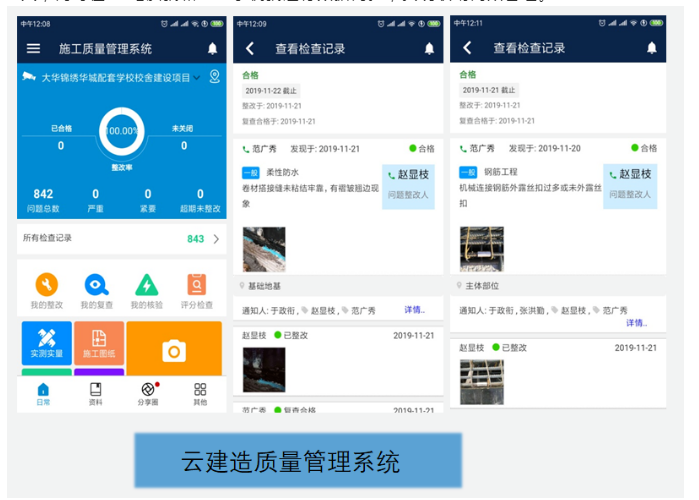

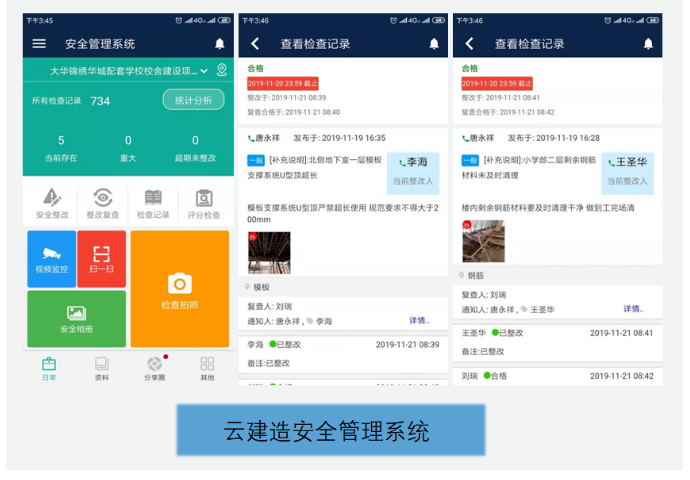

    15.质量、安全

    利用广联达云建造软件平台对现场质量、安全实行实时监控和管理，对发现的质量问题、安全隐患随时进行拍照记录，上传到云建造平台上，并通知相关整改责任人和复查人，同时在PC电脑端和APP手机端进行数据同步，实现联动高效管理。

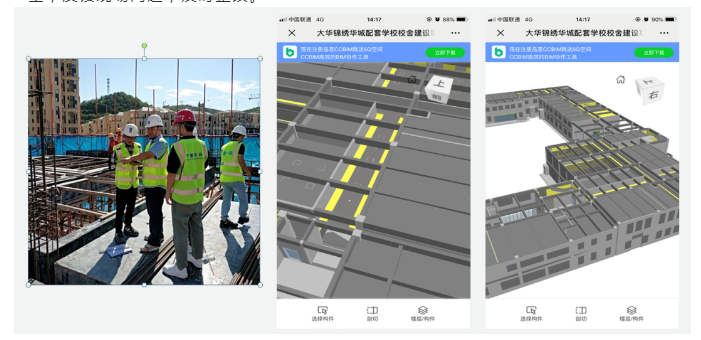

    16.移动终端

    建立BIM三维模型，对预制ALC墙板进行可视化交底，提高工作效率，减少安全隐患，提高工程安全质量，项目管理人员使用移动终端查看，实际现场管理情况，指导施工，反馈现场问题，及时整改。

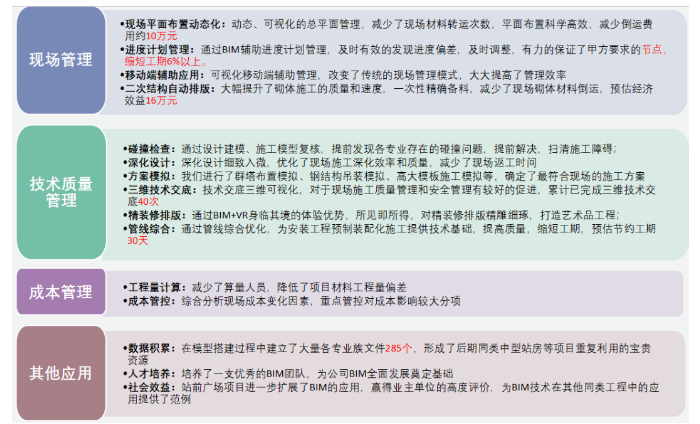

    六、成果效益

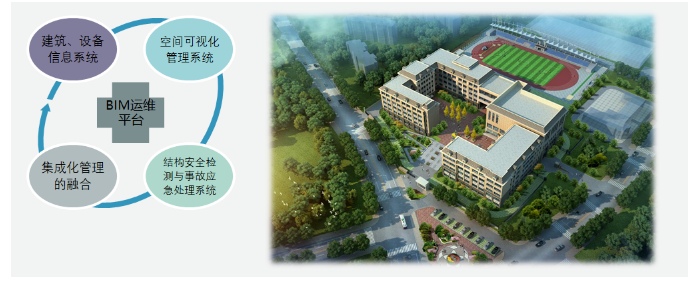

    我们将切实做好BIM模型竣工交付工作，针对工民建工程特有BIM运维需求，进行运维平台研发以及配套工程管理的融合，探索BIM在建筑工程管理集成尤其是高校建设工程全生命周期的应用。
