    一、土建底图设置

    1、链接土建模型，“VV可见性”调整Revit链接-土建模型

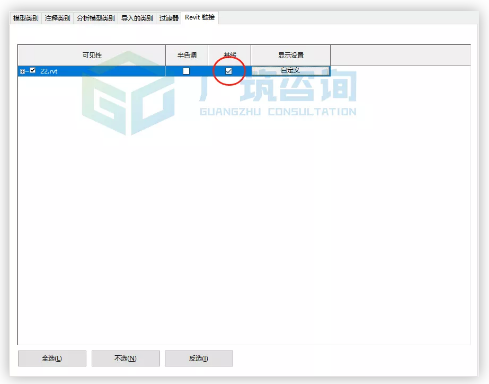

    a)基线显示；

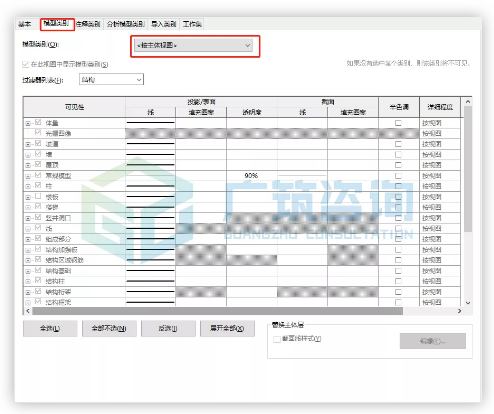

    b)模型类别“按主体视图”

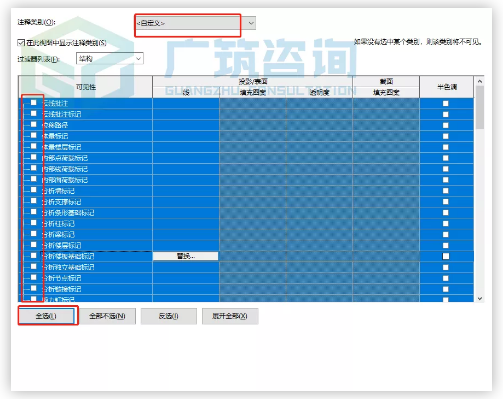

    c)注释类别“自定义”，全部不可见

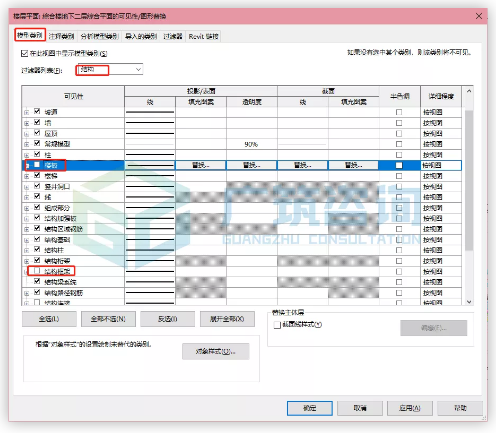

    2、“VV可见性”调整梁板不可见

    3、还有一种特别简单的方法就是直接导入CAD土建底图就可以了。

    二、机电模型显示设置

    1、管道和机械风管系统设置

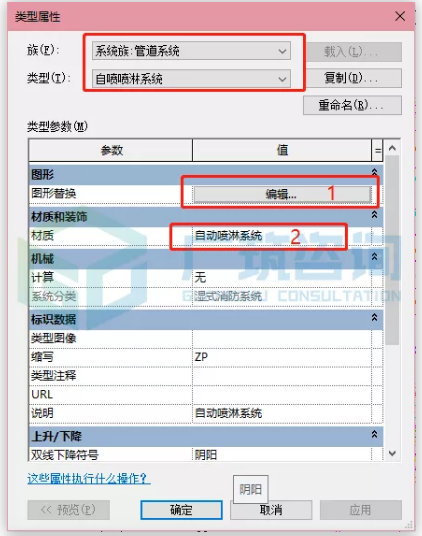

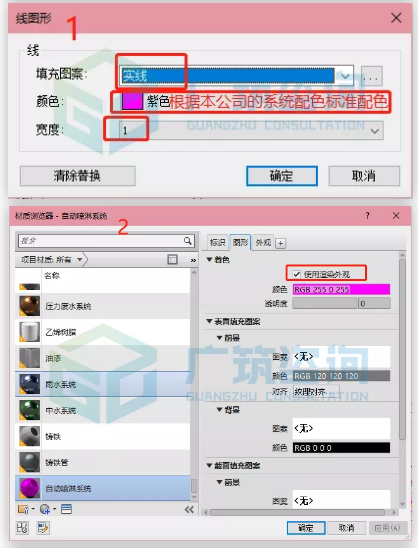

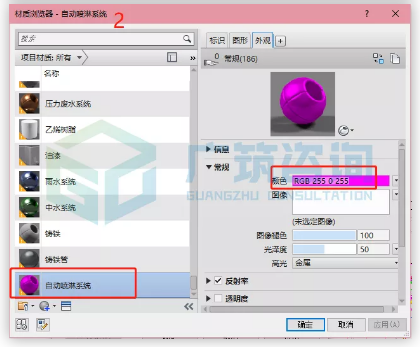

    a)管道系统

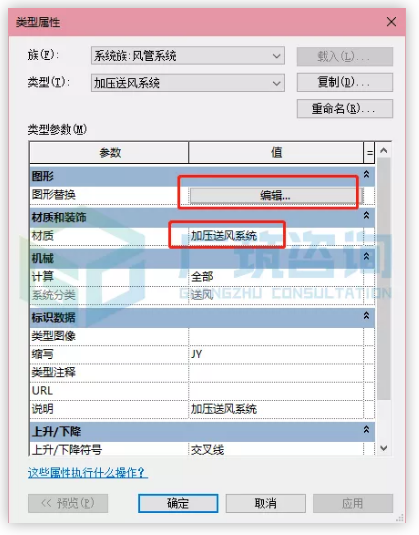

    b)风管系统（同管道系统）

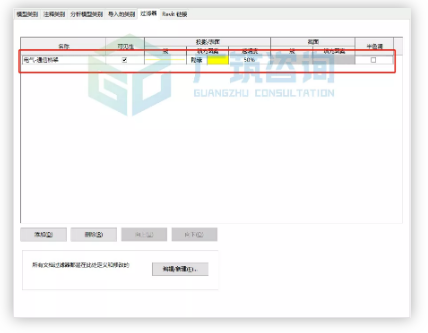

    2、电缆桥架过滤器设置（桥架没有系统）

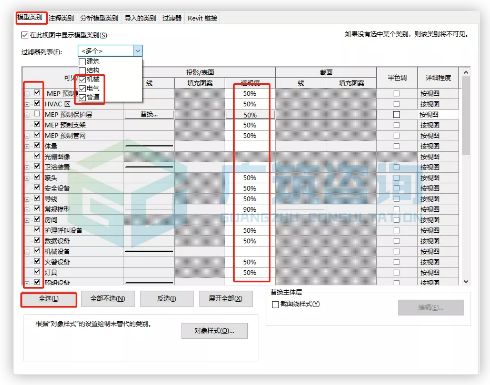

    3、模型类别“机械、电气、管道”透明度为50%

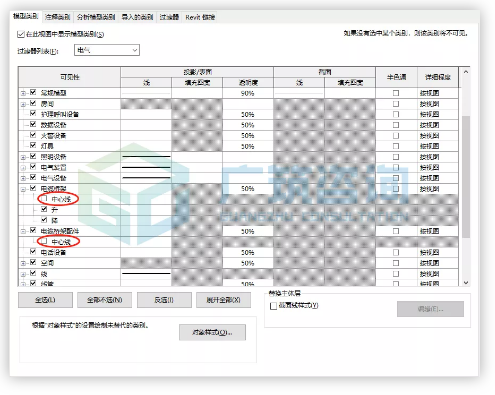

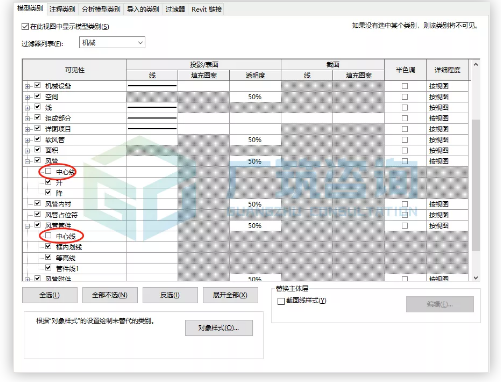

    4、调整风管及风管管件中心线不可见

    5、调整电缆桥架及电缆桥架配件中心线不可见

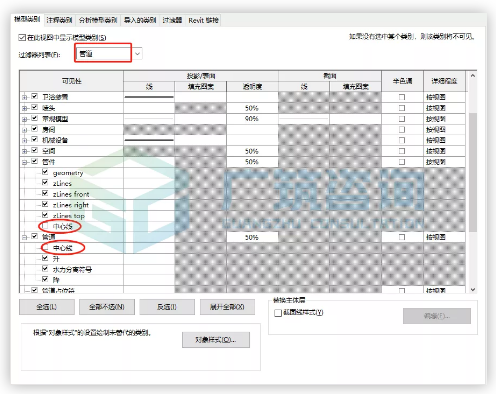

    6、调整管道及管件中心线不可见

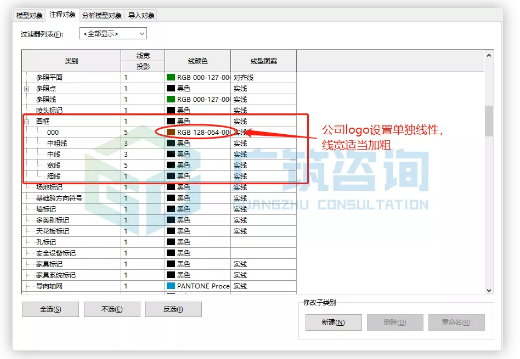

    7、调整“模型、注释”的对象样式颜色及线型

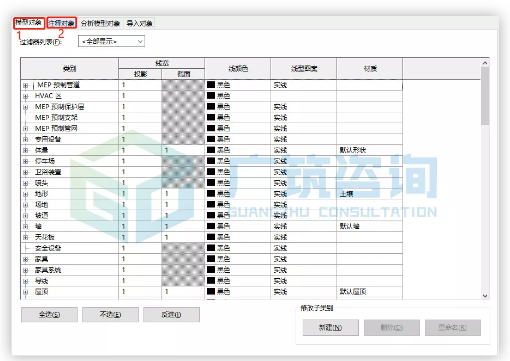

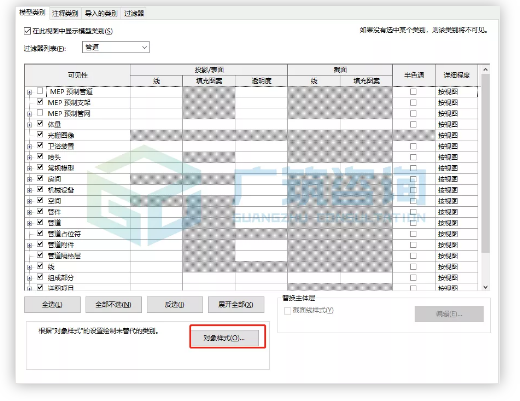

    a)“VV可见性”调出对象样式

    b)调整原则

    1)修改“模型对象”线宽为“1“

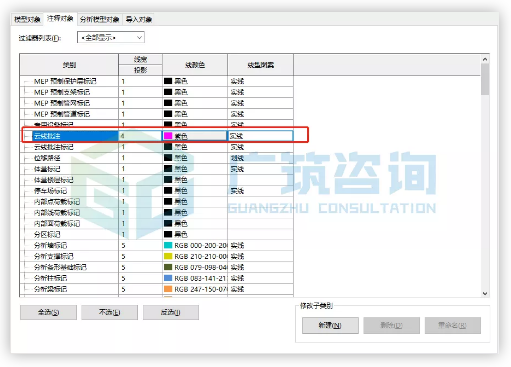

    2)修改云线批注线宽和颜色

    3)修改图框

    revit中线宽从1-16，依次变宽，线宽的显示效果和输出图纸大小有关，具体还要最终出图效果

    三、视图设置

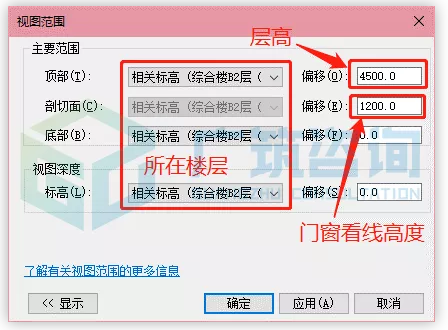

    1、调整视图范围

    2、载入管道标记族、桥架标记族、风管标记族，修改标记族属性

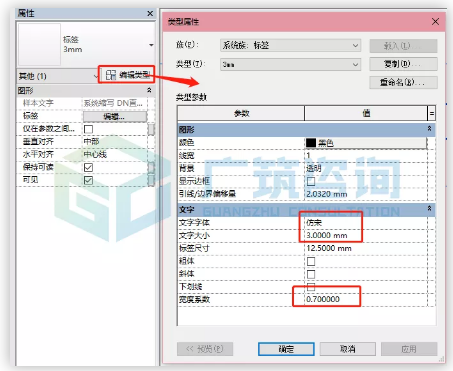

    a)修改文字字体为仿宋，文字大小为3mm，宽度系数0.7

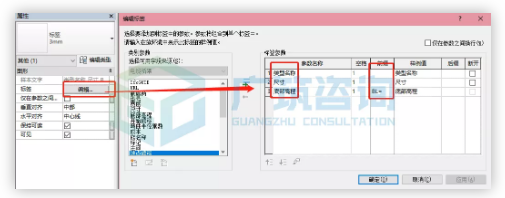

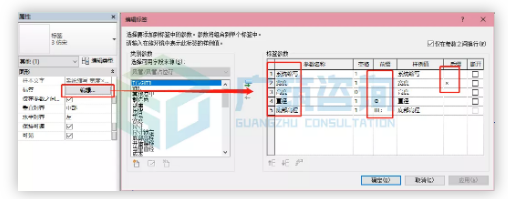

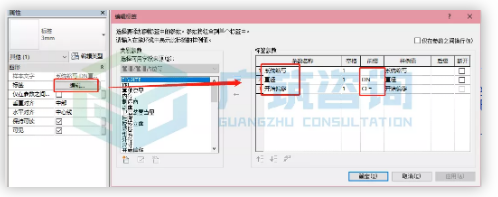

    b)编辑标签，加入适当前缀

    i水管标签

    ii风管标签

    iii电缆桥架标签

    c)标注效果如下图

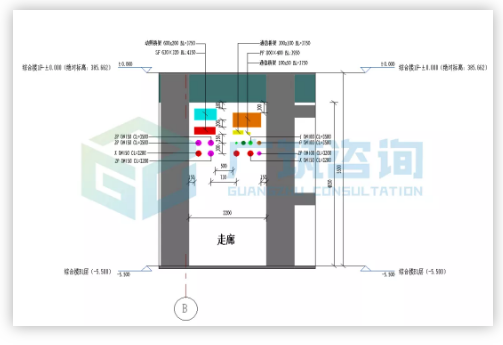

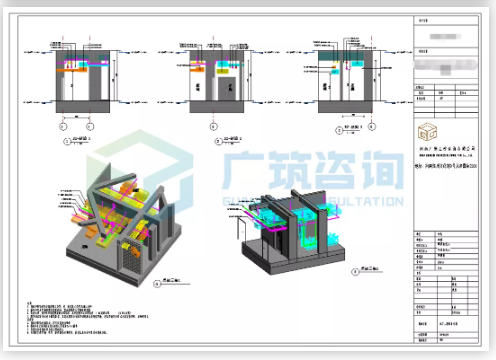

    3、调整轴网标头，加尺寸线，加标注，套图框，下图为某项目图纸案例

    四、导出DWG设置

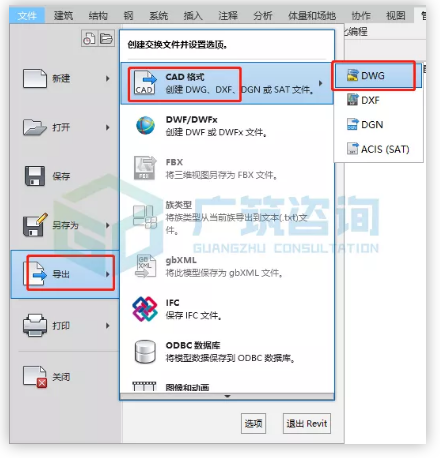

    1、选择导出CAD格式DWG

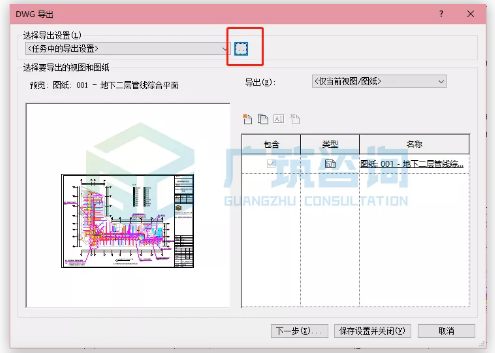

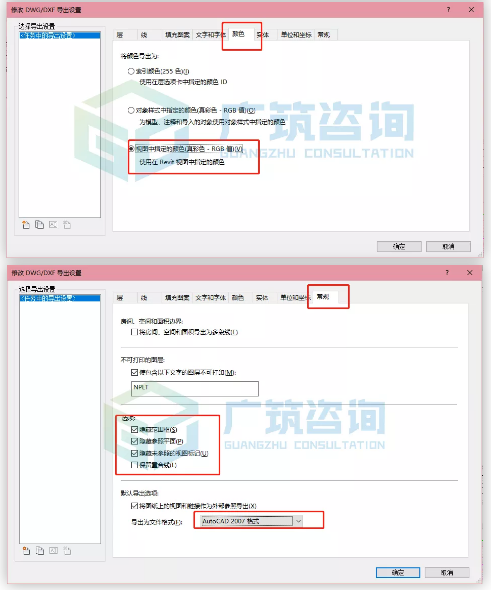

    2、修改导出设置（没有提到修改的选项，保持系统默认即可）

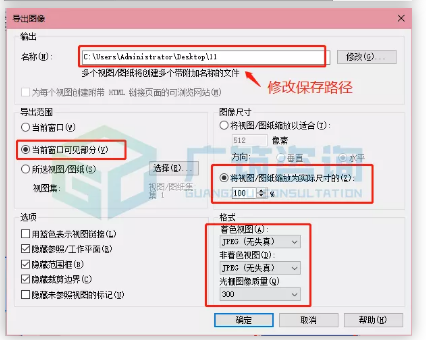

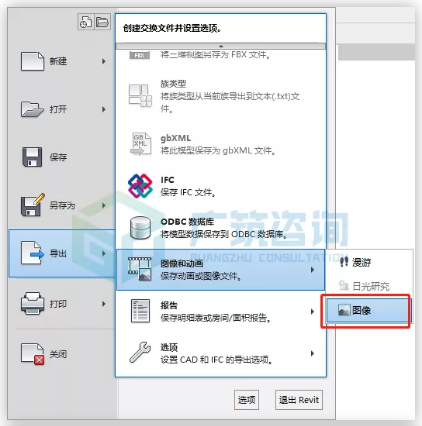

    五、导出JPG设置

    1、把视图最大化显示

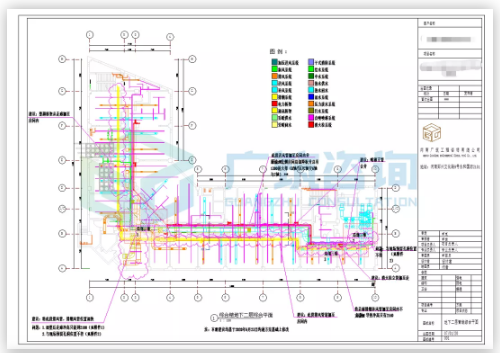

    六、最终出图效果

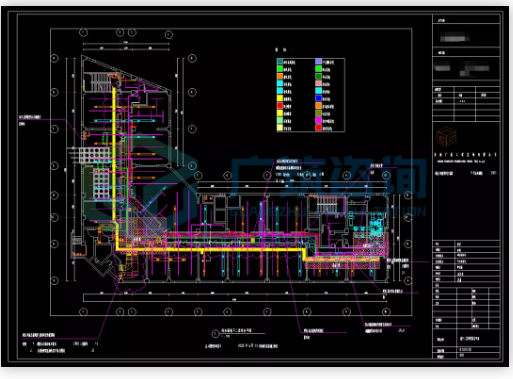

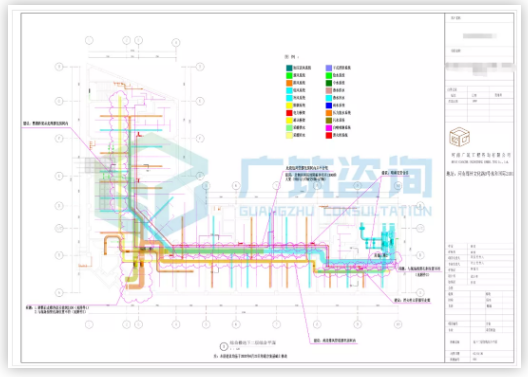

    CAD图纸

    JPG图纸
