    一、方法介绍

    Fuzor为基于BIM打造的一款虚拟现实软件平台，能与Revit软件实时同步，无缝链接。Fuzor提供了CustomAnimation、4DSimulation两个动画功能模块；CustomAnimation模块用户可以为构件自定义移动和旋转动作，但受软件功能限制，同一构件同时只能被赋予一个动作，然而实际情况中，同一构件同时可能包含好几个动作，为了解决此问题，结合软件4DSimulation功能（可以控制构建显示与隐藏时间），用户可采用重复构建模型，构件动作叠加方法可解决此类问题，所谓重复构建模型即为建立同一构件不同阶段的模型，通过不同状态构件动作的叠加，从而实现构件同时进行多个动作的视觉假象，弥补软件功能不足。

    二、制作方法

    以磨钻沉孔工艺为例：

    1.确定工艺流程，将工艺过程分段

    建模前需确定工艺流程，按时间顺序将工艺流程分段，细化工艺流程构件动作，确定每个阶段用到的模型，本例水磨钻施工工艺动作流程分段如图1所示：

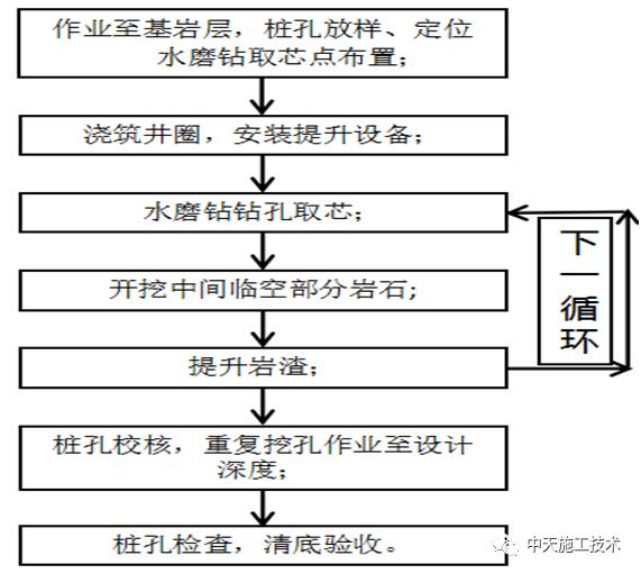

    图1工艺流程

    2.创建模型

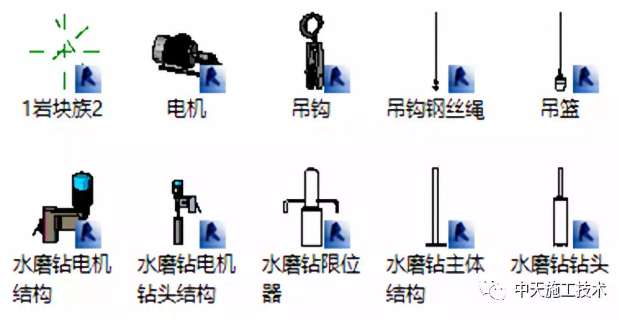

    根据各阶段工艺流程动作需要，创建各阶段相应的模型文件，为接下来创建构件动画做准备，各阶段模型文件及相应的族文件如图所示：

    图2族文件

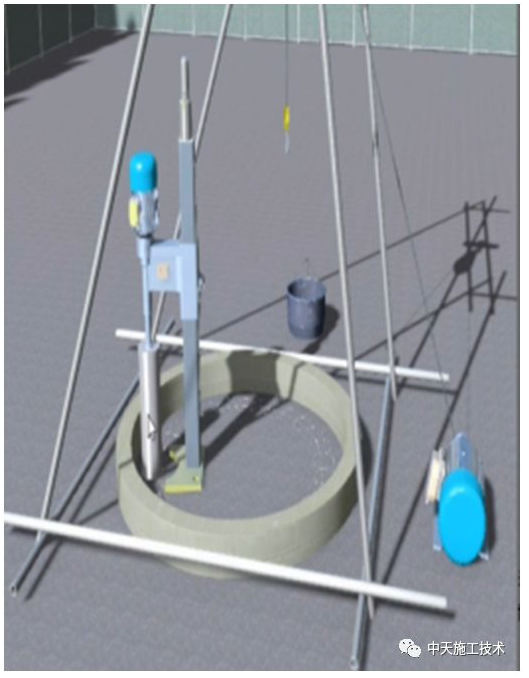

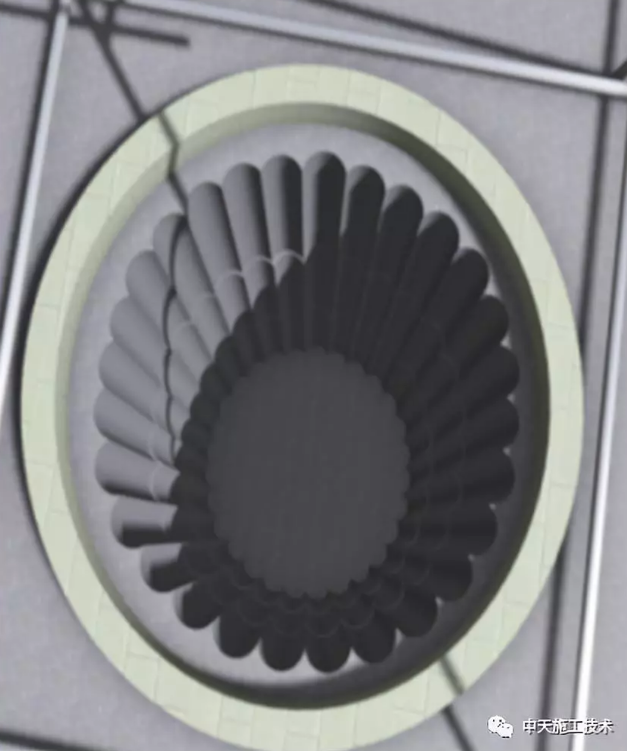

    图3不同阶段模型

    3.定义构建动作，创建动画

    以水磨钻钻取岩心工艺动作为例，动作流程如下：水磨钻限位顶杆随水磨钻位置变化移动、限位器转动限位、钻头下沉钻取岩心，结束后钻头上升、水磨钻逆时针变换位置，重复钻取岩心；

    动画创建步骤为：

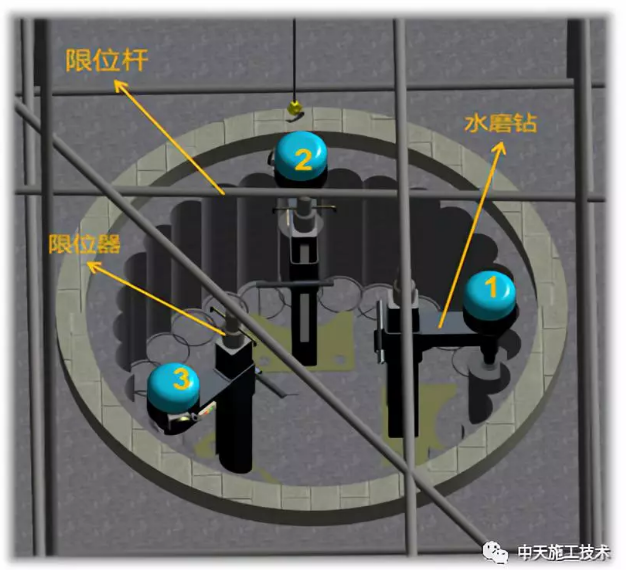

    1）沿桩孔逆时针选取三个岩心钻取点作为演示，在选取的三个位置处重复构建限位杆、水磨钻模型，如图4所示；

    图4重复构建模型

    2）将Revit模型文件通过FuzorPlugin插件与Fuzor同步；

    3)开始创建位置1的构件动画；通过Revit与Fuzor同步关联性，利用Revit将步骤2、3位置点的构件隐藏；应用Fuzor4d模拟功能，赋予位置1处限位杆新建显示时间计划，让其实现从无到有的视觉效果，接下来通过FuzorCustomAnimation自定义动画功能，赋予限位器旋转动画，水磨钻钻头上下移动动画，如图6；

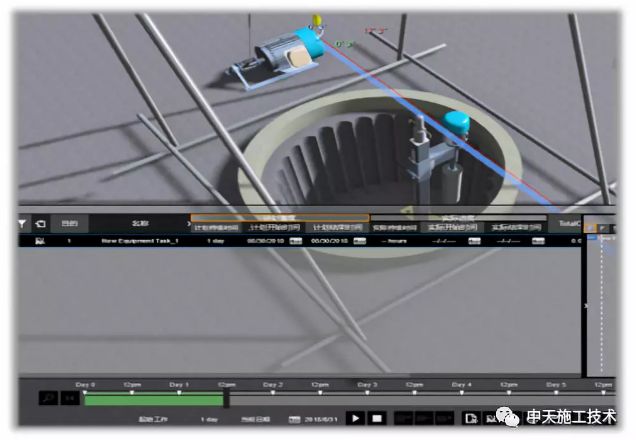

    图54DSimulation赋予构件显示计划

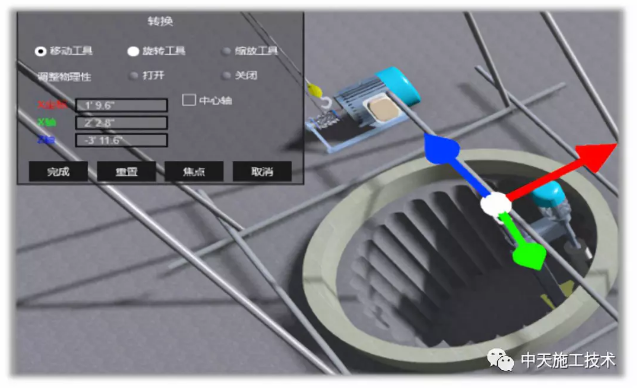

    图6CustomAnimation创建构件动画

    选择好的视角，飞行模式下保存视口，作为后续2、3位置构件动作动画的视口，以保证后续1、2、3三个位置动画合并时动画连续无视差，因为Fuzor软件不能同时赋予构件两个叠加动作，即不能让构件上下移动同时保持绕桩孔旋转移动，故采用此方法弥补软件缺陷，各阶段叠加效果如图7所示；

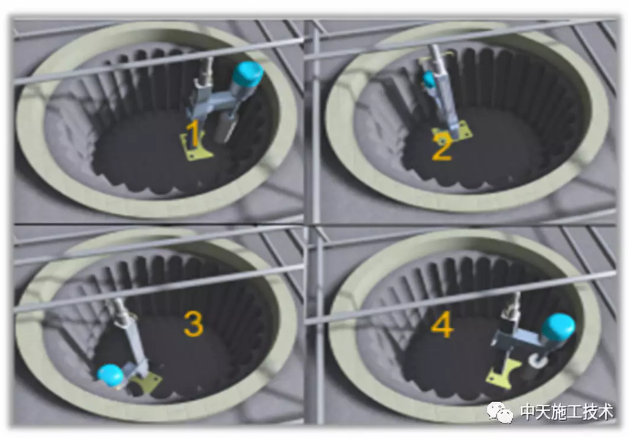

    图7分段叠加效果

    4）开启录屏软件,，启动4D模拟，使限位杆随时间计划显示，同时把握时机启动构件动画，将此部分动画录下来，用于后期视频整合编辑。以此类推，重复这样的操作，将各阶段构件动作动画记录下来。

    4.视频后期编辑整合

    各阶段的动画分步录制好后，就可以通过视频制作处理软件将各阶段视频进行编辑整合。此处以会声会影X10作为后期视频处理工具，对视频进行剪切，合并，添加背景音乐，文字等操作。

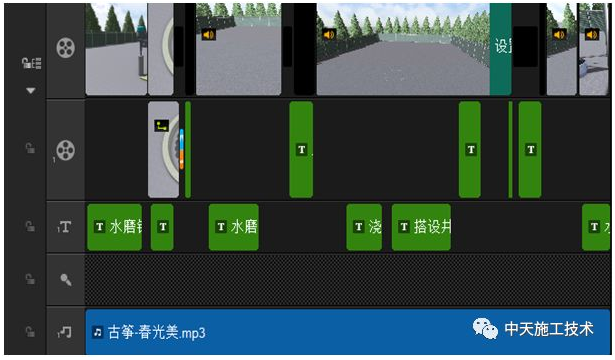

    图8视频添加文字背景音乐

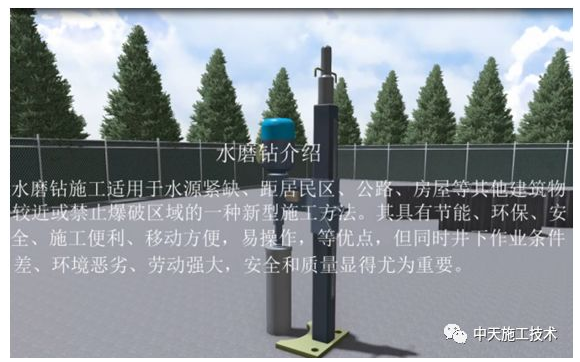

    图9视频效果截图

    三、方法总结

    Fuzor重复构建模型制作工艺动画方法,相较于Navisworks软件来说，Fuzor具有操作简单的优点，可以与Revit实时同步模型，模型修改更新便利，同时Fuzor具有更强大的渲染功能，可以设置天气状况，布置添加植物等构件，视频逼真，渲染效果好；但其也有不足之处，对于软件不能实现的动作，需大量重复建模，比较耗时耗力，不过对于不熟悉3Dmax的人员来说，此方法为不错的选择。
