Revit官方教程丨关于绘图视图
使用绘图视图以创建不属于已建模设计的不关联、视图专有的详图。
可能不需要创建详图索引，然后将详图添加到其中，而是需要创建不需要模型的详图条件（例如，显示地毯在何处切换为平铺的地毯过渡件详图，或不基于屋顶的详图索引的雨水斗详图）。 为实现此目的，请创建绘图视图。
在绘图视图中，可以按不同的视图比例（粗略、中等或精细）创建详图，并可使用二维详图工具：详图线、详图区域、详图构件、隔热层、参照平面、尺寸标注、符号和文字。 这些工具与创建详图视图时使用的工具完全相同。但是，绘图视图不显示任何模型图元。当在项目中创建绘图视图时，它将与项目一起保存。
使用绘图视图时，请注意下列事项：
类似于其他视图，在项目浏览器的“绘图视图”下列出了绘图视图。
在详图视图中使用的全部详图工具都可在绘图视图中使用。
放置在绘图视图中的任何详图索引必须是参照详图索引。
尽管未与模型相关联，但仍可以从浏览器中将绘图视图拖曳到图纸中。

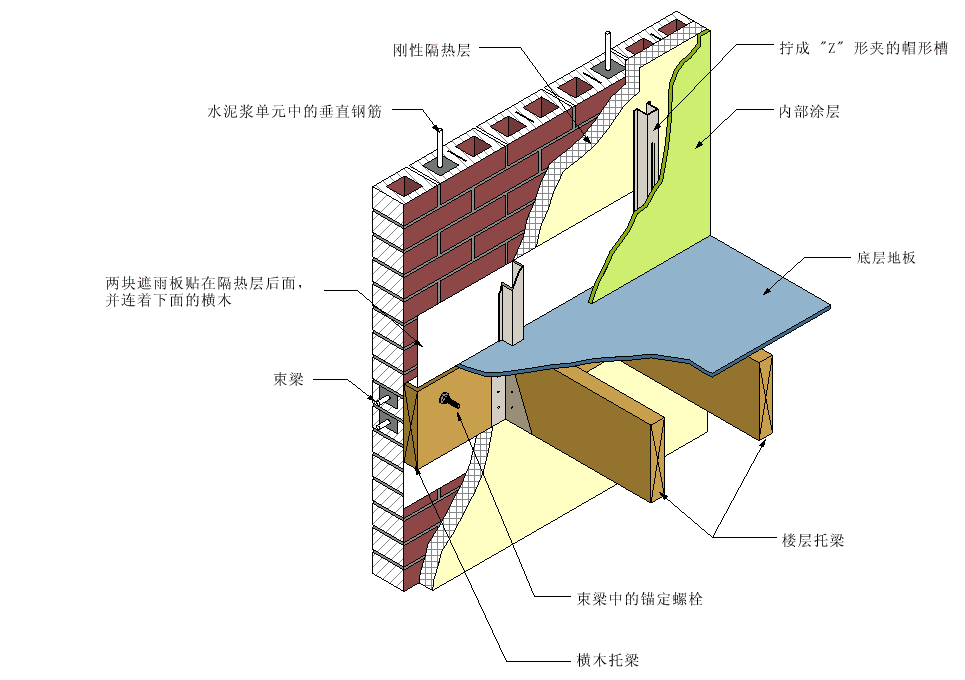

下面是一个使用 Revit 中的二维详图工具创建的绘图视图示例。 这不是三维视图。
