一、项目概况与难点

    1.项目概况

    项目名称：阳光城

    建设地点：上海浦东

    主要使用功能：商业用楼及办公楼

    本工程总建筑面积：30877.28m2

    建筑层数：地下1层；1号楼3层；2号楼18层

    建筑高度：79.85米

    2.项目难点

    2.1交叉作业多

    工程所涉及的专业队伍较多，交叉作业量大，工艺安装又是在土建之后，工艺安装方需进行有效的管理和协调，整体考虑，合理安排施工流程，对各专业的施工质量、安全、文明施工等各方面进行严格管理，确保整个工程施工的有序运转。这就需要从施工的角度去合理安排施工流程，及时提供后续工程的施工作业面，保证各专业正常的进行施工。

    2.2工作内容多

    商业办公楼群，地下结构复杂，区域空间较大，走管走线较多，设备间管线交叉概率较大，各专业之间沟通的信息量大，以致于造成碰撞增多，增大了施工人员进行返工率。同时难以对施工中的工程量进行确认，也无法对成本进行有效控制。

    二、生命周期BIM应用

    1.准备阶段：

    在图纸准备阶段，可进行图纸问题的查找。

    （1）基于图纸的Revit模型建立；

    （2）基于施工动画交底；

    （3）基于Lumion的虚拟漫游。

    2.施工前期阶段：

    完成模型建设，汇总图纸问题，并基于问题采取改正措施。

    （1）场布的施工场地模拟；

    （2）土建、安装、钢筋的各专业模型展示。

    3.施工过程阶段：

    合并分块模型，开始进行碰撞检查、施工模拟和三维交底等工作。

    4.施工后期阶段：

    成果全过程应用，完成漫游、场景渲染、及PPT制作等工作，总结阶段性。

    三、项目BIM应用

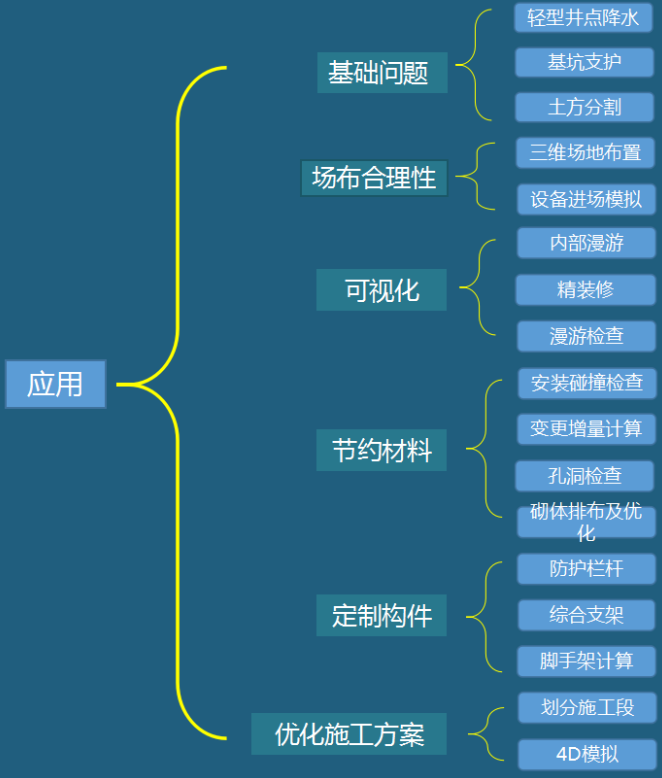

    1.应用点汇总

    1.1基坑问题

    问题1：如何确定施工方案的合理性？

    传统方式下是通过编写施工方案，涉及到轻型井点排布方案，基坑支护方案，土方分割方案，皆是通过平面和文字的方式表达的。

    BIM的出现将带来怎样的变化，解决什么问题呢？

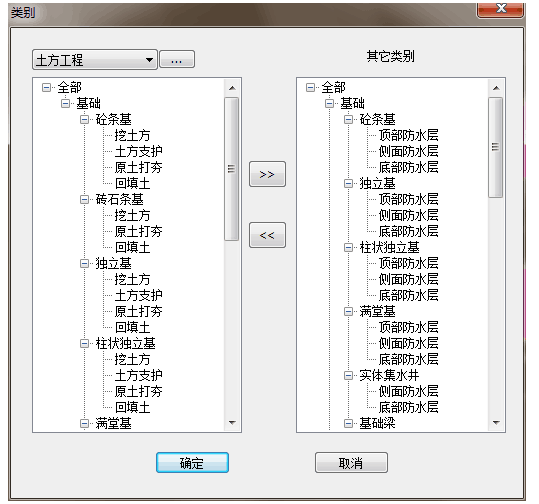

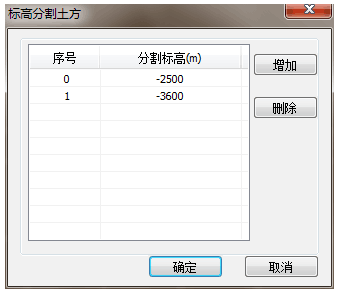

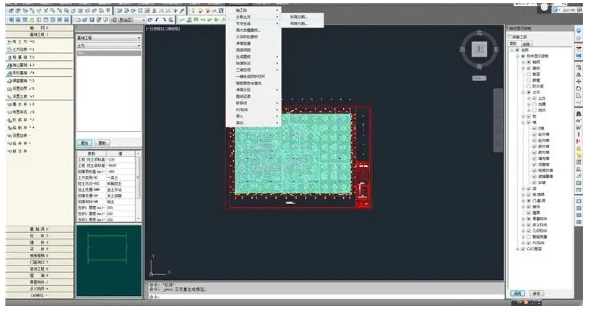

    1.1.1土方分割

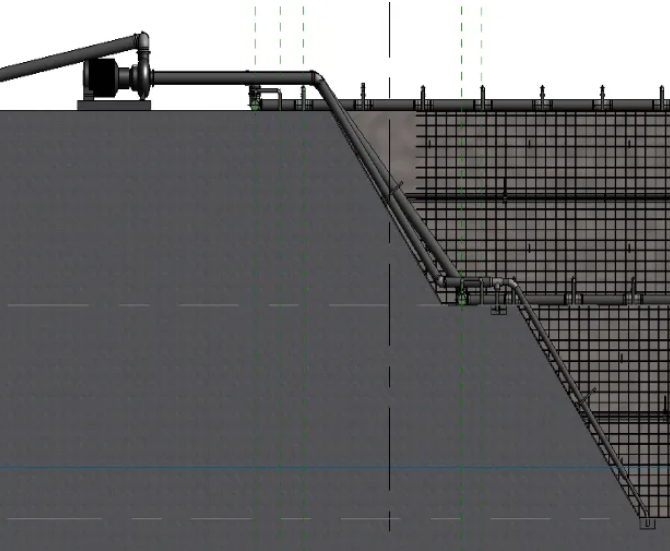

    1.1.2轻型井点降水

    防止开挖过程中出现滑坡，渗水等情况。应首先进行降水。通过降水方案，进行降水排布模拟。在施工前，就能了解到降水效果。

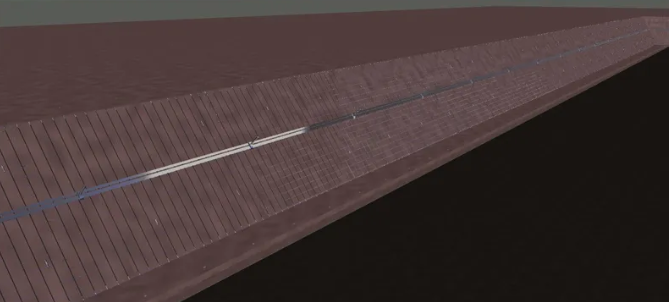

    1.1.3基坑支护

    基于revit软件进行土方基坑支护，能保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。

    1.2场布合理性

    问题2：如何提前检测场布的规范性，实现场布的精细化管理？

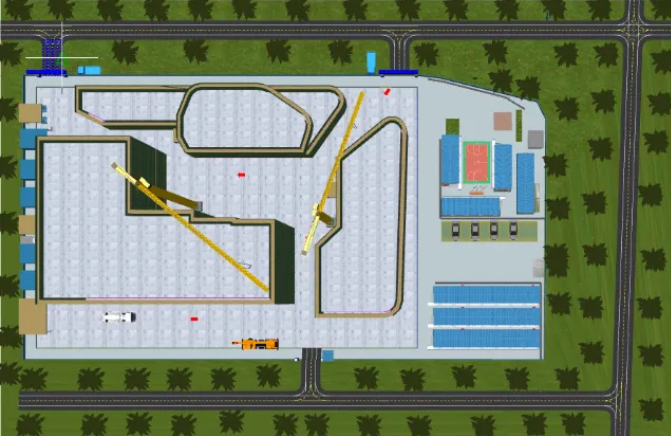

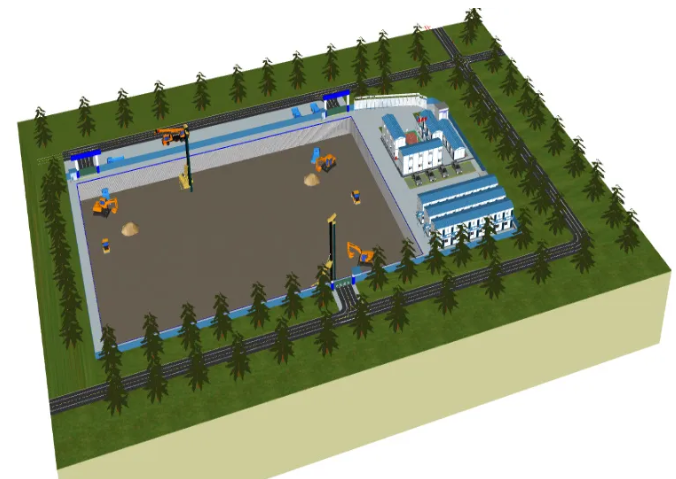

    1.2.1利用原本的场布CAD图纸，将其转化为三维立体布置。

    （1）真实感，让非专业人士也能看懂；

    （2）合理性，可以进行塔吊回旋半径和高度的检测。对临水临电的排布方式检测，可以让其实现可计量化，精细化管理。

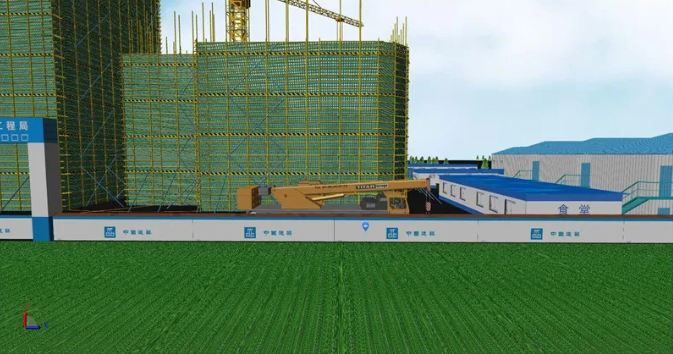

    1.2.2设备进场模拟

    基于三维场布模型进行设备进场的模拟，以此来检测道路的排布情况和宽度的合理性。达到优化场布的目的。

    1.3可视化

    问题3：如何在竣工前深入了解项目真实情景？

    1.3.1外部虚拟漫游

    可直观的对建筑的所处环境进行体验，提高对项目的可感性。通过此外景的渲染来指导施工，使项目达到预期的目的。

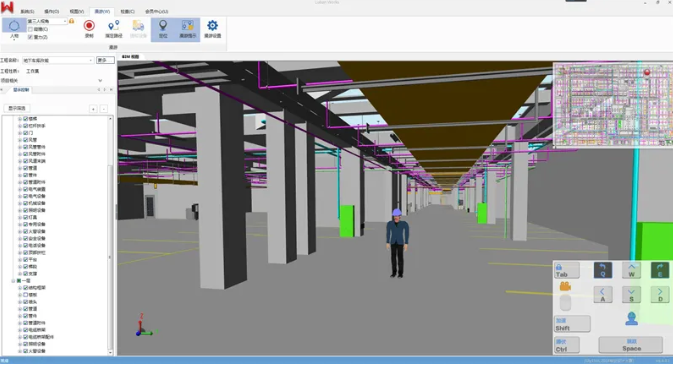

    1.3.2碰撞漫游

    基于原始的二维碰撞结果，内部漫游可以更直观看到碰撞位置便于对模型进行修改。

    1.3.3内部精装修

    在项目未开始前对项目的内部情况进行渲染、模拟。给购买者一种直观的感受，购买者也可以对自己的购买产品提出自己的装修想法，让施工单位按照要求进行施工。以此来达到项目的最大价值，实现供需双方共赢。

    1.4节约材料

    问题4：如何在施工过程中做到节省材料，提高利用率

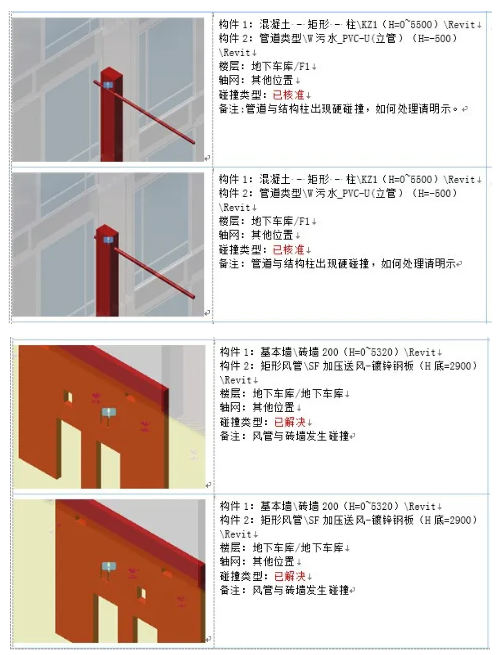

    1.4.1碰撞检查

    解决方式：利用平台软件定义碰撞规则，进行碰撞检查，对碰撞结果进行统计分类。并且进行孔洞预留，节约材料。

    1.4.2孔洞检查

    通过孔洞检查，输出孔洞报告，交给施工单位，使其更直观的了解孔洞的预留方式和位置，并能与安装工程达到完美的契合。将孔洞数据与模型挂接，从而影响砌体排布情况，利用软件，生成砌体排布图，让砌筑人员更加了解孔洞附近的真实情况，减少返工率，节约材料。

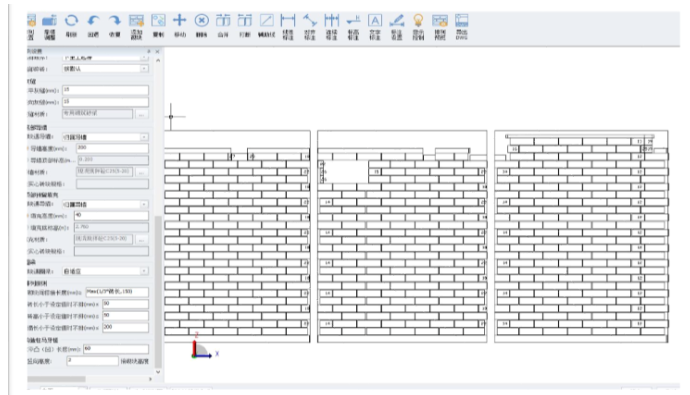

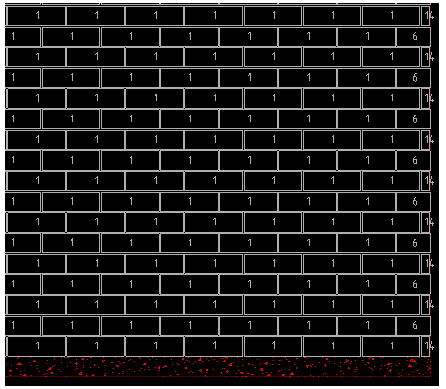

    1.4.3砌体排布及优化

    施工砌体排布中可设置各类灰缝、底部导墙、顶部预留填充、排列原则、马牙槎等各类参数，根据砌体规范及现场实际需要设置参数，优化砌体排布规则。该排砖方法可与真实的砌体施工相关，与传统的手工排砖相比，减少了排砖的劳动强度。排砖方法具体逼真，直接反映工程实体，避免了由于排砖不当造成的返工损失。并且排砖方法可直接标注出非整块砖的尺寸，便于施工人员提前切割。

    1.5定制构件

    问题5：怎样顺应建筑产业化进程，提高施工效率？

    1.5.1防护栏杆

    在软件可以实现对防护栏杆的一键生成。通过BIM应用工具栏里的一键生成防护栏命令，对其进行其设置，即可生成。使模型更加符合现实情况并且节省了大量的建模时间。

    1.5.2综合支架

    安装软件中的BIM应用可通过对支架的材质、间距、类型的设置，实现一键生成，使得模型更贴近现实，并且一键生成的功能节省了大量的建模时间，这个功能是安装软件中的一大特色。

    1.6优化施工方案

    问题6：如何确定最优施工方案，提高施工效率？

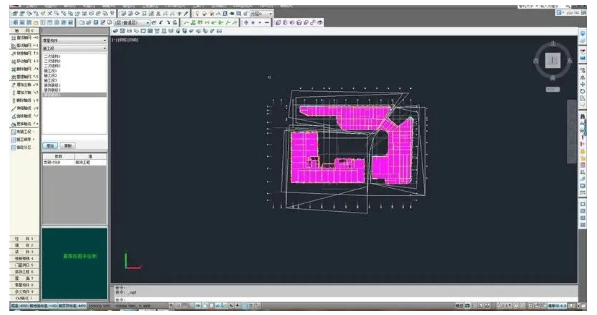

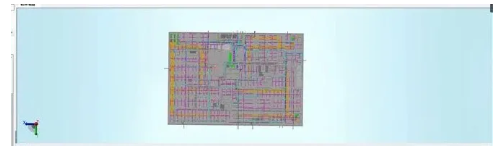

    1.6.1划分施工段

    在软件当中，运用“BIM应用”功能，可以一键对施工段进行划分。便于以后对工程量进行分段统计。可以按施工段进行5D模拟。

    1.6.24D模拟

    进度计划软件可以实现进度计划的编辑，并且软件有模型的功能，可以具体了解进度计划是如何进行建立的，便于施工。通过设置还可生成甘特图以及同一构件关联多个任务时清晰的显示。

    四、基本应用点

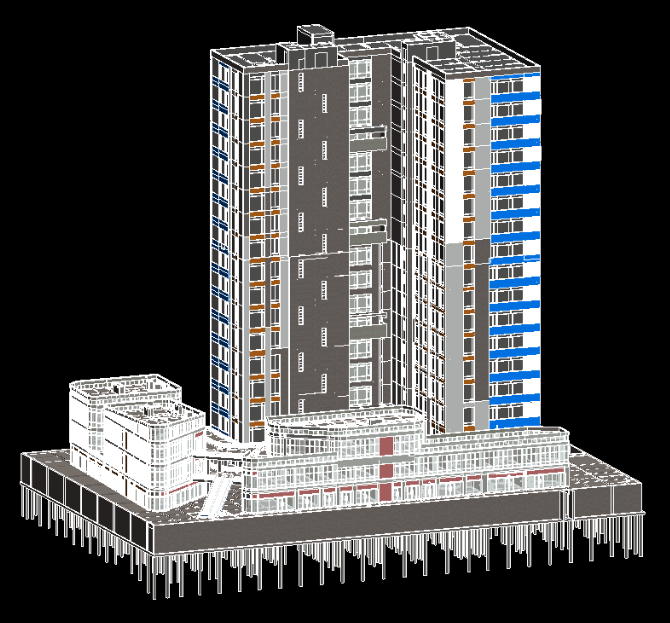

    基本应用点1：土建模型展示

    使用建模软件，建立三维建筑模型。实现了从二维图纸到三维模型的可视化功能，更加形象生动的反应项目的真实状态。

    Revit模型

    基本应用点2：钢筋模型展示

    软件可以对钢筋重要节点展示和优化。可以对钢筋进行修改，满足设计要求。

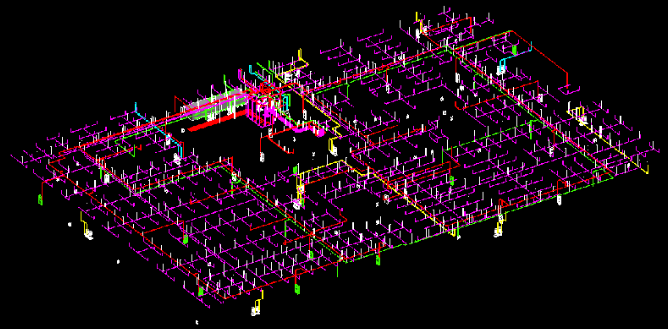

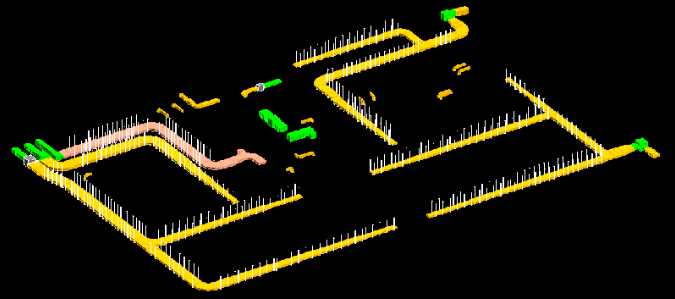

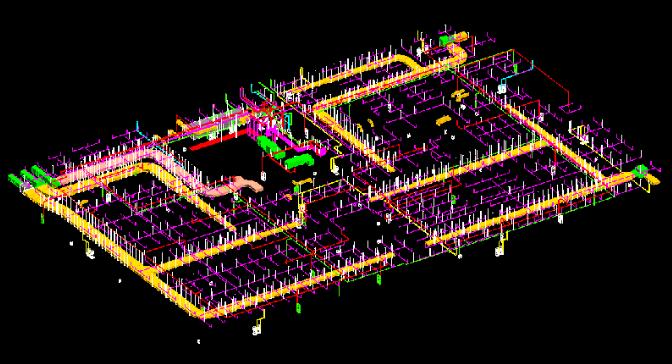

    基本应用点3：MEP模型展示

    使用Revit软件，建立MEP专业模型。从平面的线条到三维的实体模型。载入设备族，完善专业系统。

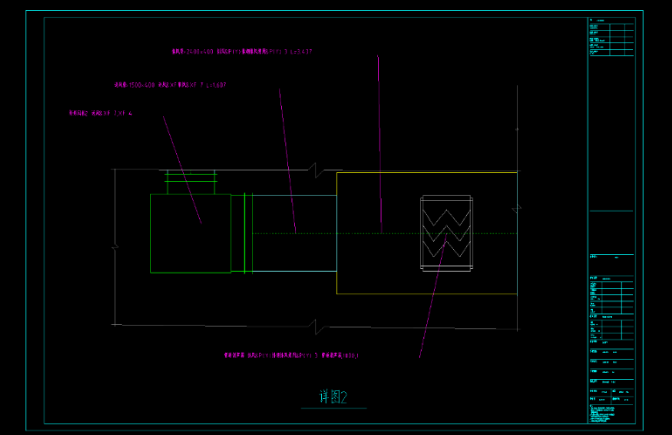

    基本应用点4：平、剖面出图

    通过的“BIM应用”的生成平面图、立面图、剖面图和详图等的功能，对工程难点、例如卫生间中水管与风管的安装、电气配管进行剖切，并生成相应的标高、详图以及说法说明，输出CAD平面图等，方便对工人进行施工指导，从而加快了施工效率，大大地减少了返工现象。

    基本应用点5：

    匹配定额，生成投标工程量清单，实现投标报价。

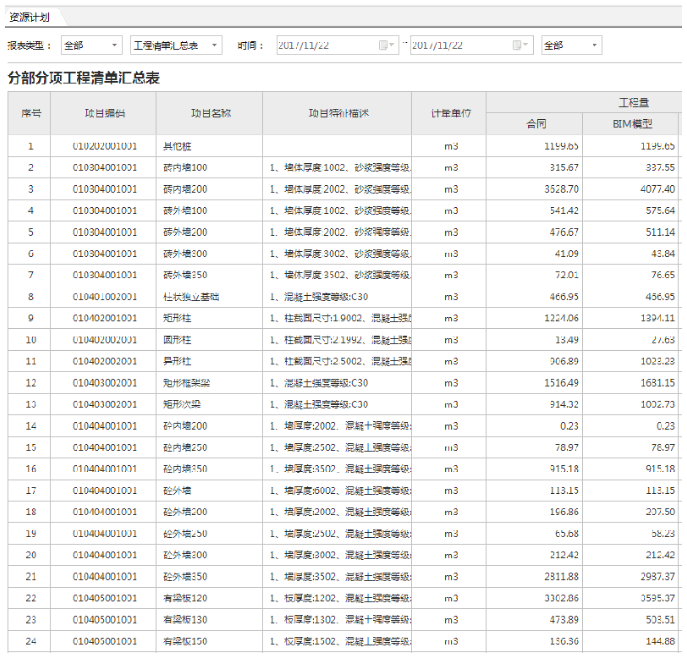

    基本应用点6：材料统计

    根据所套的清单定额，将所需要的各种材料的量，人工工日，机械台班进行汇总统计，有利于施工单位了解项目的资源情况。

    基本应用点7：净高检查

    可基于实际要求自定义净高标准，对不符合构件进行自动查找并生成文本报告，及时反馈给设计单位审批以达到最高绩效和最舒适的感受。

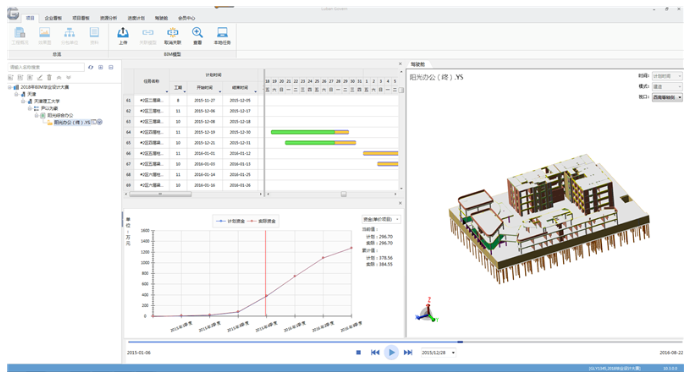

    基本应用点8：5D模拟

    使用三维模型挂接时间维度加上造价维度，形成5D。通过5D模拟可以了解项目资金变化，明确资金占比。有利于总承包商把控项目进度及项目成本。

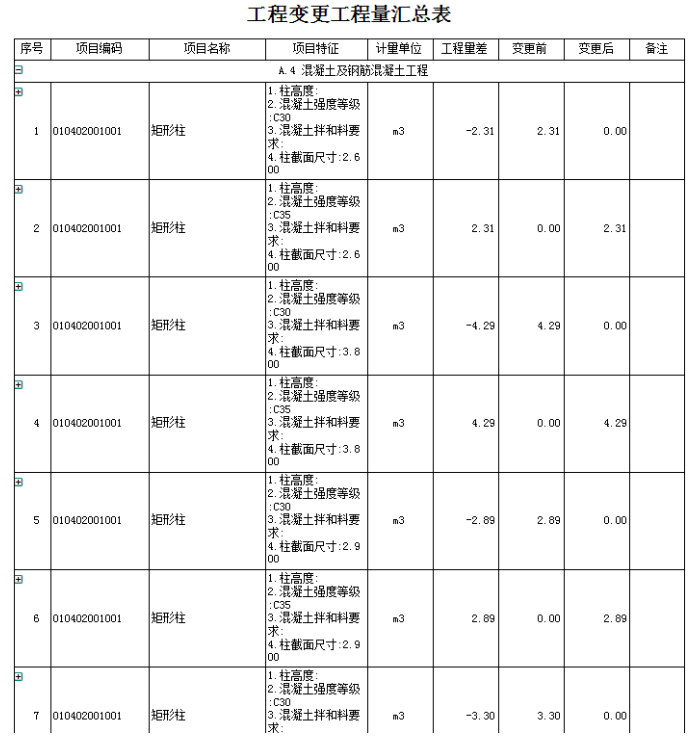

    基本应用点9：变更-增量计算

    变更工程量无从体现？变更的构件无法看到变化？利用软件中的功能能把变更量计算出来，同时支持报表数据生成和反查构件图形，将工程变更计算结果和模型链接起来，从而能够真正地做到变更的可视化、形象化、可追溯。

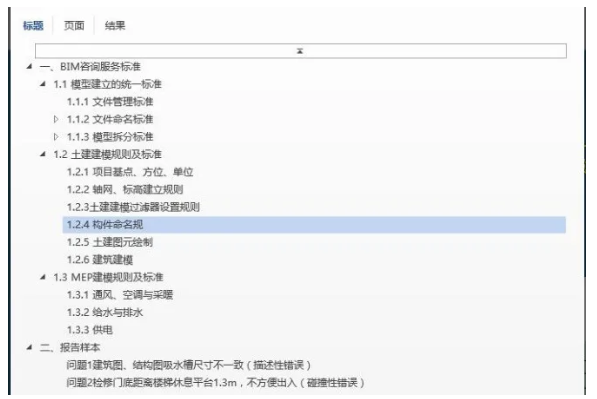

    基本应用点10：建模标准

    根据建模规范编制了一份针对阳光高层项目的建模手册，规范建模流程，提高建模精度。

    基本应用点11：签证索赔支撑

    发生工程变更等后，需对业主申请索赔，则在签证及索赔发生时，项目模型维护人员及时将信息录入，为结算时签证索赔提供了有力的支撑。在BE浏览器同一平台上，进行模型的统一，各构件信息的编辑、扩展。做到构件信息能随着真实的施工情况同步更新，达到一定的准确性，为结算时签证索赔提供数据支撑。

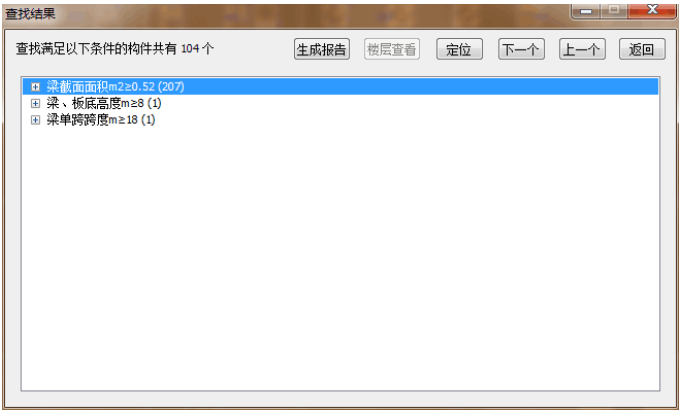

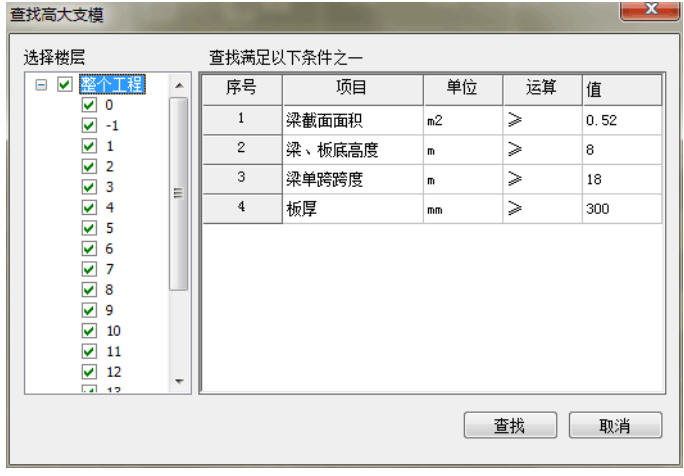

    基本应用点12：高大支模方案交底

    区域筛选、参数设置表、搜索结果表

    基本应用点13：措施项目可计量化

    通过软件可以进行脚手架布置，并以此来对脚手架的工程量进行计算统计。达到精细化算量和措施项目可控的目的，以此来提高总承包单位的利润收益。

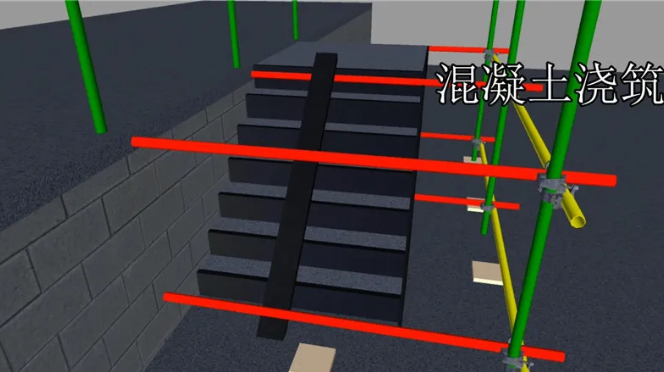

    重要节点展示

    基于Revit建立完成的项目，将之进行施工工艺的动画模拟，则为按照实际工程的进度演示动画，对重难点节点进行详细解释，使施工人员能够更加直观清晰地认识到节点的施工工艺过程，大大地提高了施工效率，减少了返工现象。
