黄石奥体中心是全国首家成功运用PPP模式建设的大型综合体育场馆项目，是国家发改委第二批推介项目，成为黄石的新地标。一场两馆恰似“芙蓉出水、白玉映山”。

    施工采用了BIM、装配式等十项新技术，大大提高项目的施工质量。

    工程获得第八届“创新杯”BIM应用奖、全国建筑业绿色施工示范工程、中国建设工程鲁班奖。

    如此惊艳、恢弘的工程，背后有哪些建造亮点呢？

    BIM精细化设计

    ?BIM方案设计

    游泳和健身馆以“白玉映山”为立意，形似两枚璞玉嵌于山石之中，外形方正简洁，竖向遮阳板通透轻巧，富有动感。

    体育场以“芙蓉出水”为立意，抽象提炼荷花形态，形成流动的花瓣向上生长，旋转合围成浑然一体的建筑外形，犹如清水芙蓉自由绽放。

    利用BIM可视化三维建模技术，让设计师更好地实现设计理念。

    ?BIM幕墙设计

    体育场幕墙系统分为屋面和立面两大部分，屋面幕墙由金属板和遮阳板组成，立面幕墙为不同穿孔率的铝板组成。

    竖向遮阳板可根据太阳运行调节角度，有效降低太阳直射影响，提高室内热舒适性。

    立面幕墙采用不同穿孔率的铝板，通透性好，通风好。

    ?BIM模型3D交付

    相对于传统2D交付优势在于：

    1、能够传递完善的项目信息

    2、能够更直观细致的表达设计意图

    3、提高设计和沟通的效率

    ?自然通风模拟

    将BIM模型导入通风模拟分析软件，对场地风环境和室内环境进行自然通风模拟，优化建筑物室内外通风、换气设计，保证建筑物环境的舒适性。优化设计后均满足《绿色建筑评价标准》的要求。

    ?预制装配式结构设计

    建筑屋顶为钢结构承重体系，材料本身可循环利用，土建与装修工程一体化设计施工，合理、经济的建筑结构形式。

    弯曲圆管钢桁架结构的数字化检测与装配技术通过创新“基于三维扫描和逆向建模技术”实现了屋盖大型钢结构的杆件制作、加工、和整榀桁架单元的快速高效安装施工。

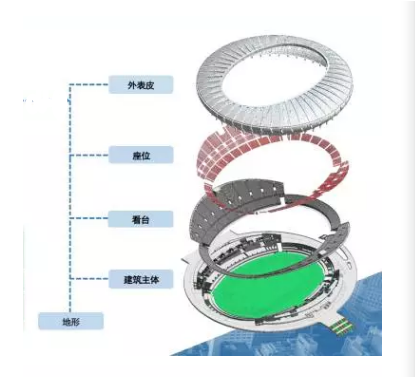

    ?BIM全专业协同设计

    将模型拆分，通过工作集和链接的方式，实现建筑专业内协同设计。

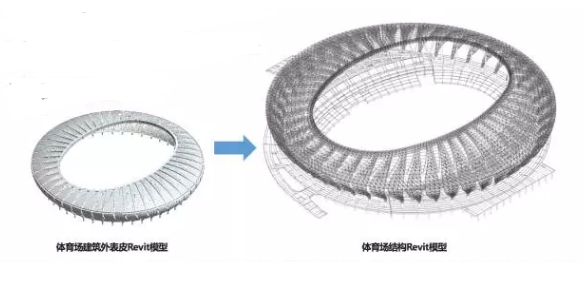

    ?BIM结构设计

    1、基于体育场外表皮的建筑模型，偏移建筑厚度，得到结构中性面。

    2、对结构中性面进行网格划分和参数化设计，得到结构模型。

    ?BIM机电设计

    利用Fuzor、Navisworks等软件，进行碰撞检测，并对优化后的机电综合管线进行全面的净高分析，以满足设计施工要求，最大程度利用安装空间。

    BIM信息化施工平台

    ?施工阶段BIM协同工作

    本工程体量大，异形结构多，涉及专业多，施工难度大，传统方式难以满足要求。基于BIM的协同工作平台，实现了项目全过程的精细化管理。

    ?土方计算

    由于工程场区面积较大，土方开挖量大，基础形式复杂，因此在土方量计算上难度较大。通过Civil3D构建整体场地模型，快捷获取各设计标高所产生的土方量，大大减轻了土方量的计算难度。

    ?可视化交底

    利用BIM模型进行工艺模拟、吊装模拟演示、受力分析等。

    基于BIM技术的技术交底，较传统方式更为简洁直观，操作工人一目了然，提高施工的效率，极大的推进了项目施工工期。

    ?竣工验收，质量监管

    如此庞大工程，竣工验收任务繁重。而BIM+激光扫描技术，能将施工现场数据化。利用3D激光扫描建立真实反映现场施工情况的3D模型，再与BIM模型对比，能迅速得出偏差分析报告，并收到高效、精确的校对效果。

    ?施工造价

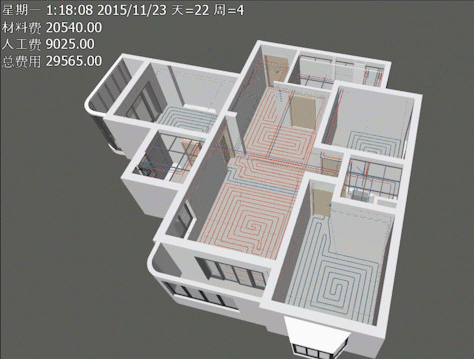

    借助BIM模型，软件自动提取各阶段工程量的各项数据，生成造价清单。如果模型有变更修改也可以在造价中有所体现，达到一处修改，实时计量的造价。

    整体看来，项目从方案设计到施工建造阶段，运用BIM技术进行设计优化、碰撞检测、性能化分析等，从而达到全过程的信息化集约化管理，极大减少了返工浪费，提升了施工质量。
