由于在Revit中无法创建“点”这个图元，所以当需要创建锥体时不能直接用一个点和一个面创建形状来生成锥体。利用空心形状与实心形状的剪切来完成。利用“体量与场地”工具，先在平面上绘制三角形，如（图-1）所示。选择刚才绘制的三角形，选择上方菜单中的，“创建形状”，先创建一个三棱柱。如（图-2）所示。在立

在我们绘制墙体中遇到墙面的材质分层时，可用软件中的叠成墙绘制，分为两个步骤完成。步骤一：先将两种不同材质的墙体编制完成 点击“建筑”→“墙”→“编辑属性”→“复制”，名称改为“叠层墙1”在点击“编辑”→“插入”将材质修改为“蓝色，实体”点击“确定”用同样的步骤添加“叠层墙2”如图所示。　　叠层墙1图

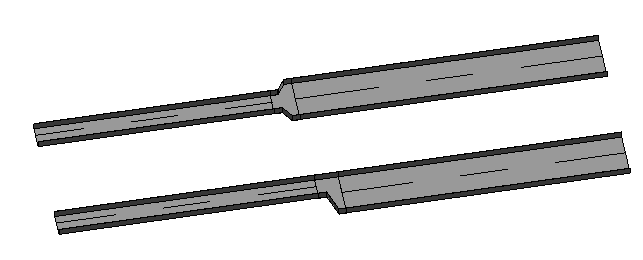

在用MEP绘制风管的时候，如何改变不同管径的风管对齐的方式呢？在默认的情况下，风管对齐点方式是中心对齐，如（图-1）所示：图-1在大部分情况下，风管的安装都是需要不同管径的风管顶部对齐，我们可以选择风管的对其方式。在选中需要对齐的风管后，在“修改｜选择多个”选项卡下面会出现“对正”一项，如（图-2）

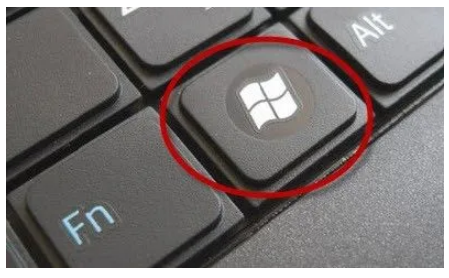

    我们的工作已经越来越离不开计算机了，作为BIMer的我们，更是和电脑日夜为伴，日常工作也会遇到很多电脑问题，那么我们来总结一下工作高频问题。这里先给大家一句名言，百分只90的电脑问题都能通过重启解决，百分之99的电脑问题都能通过重装系统解决。    世

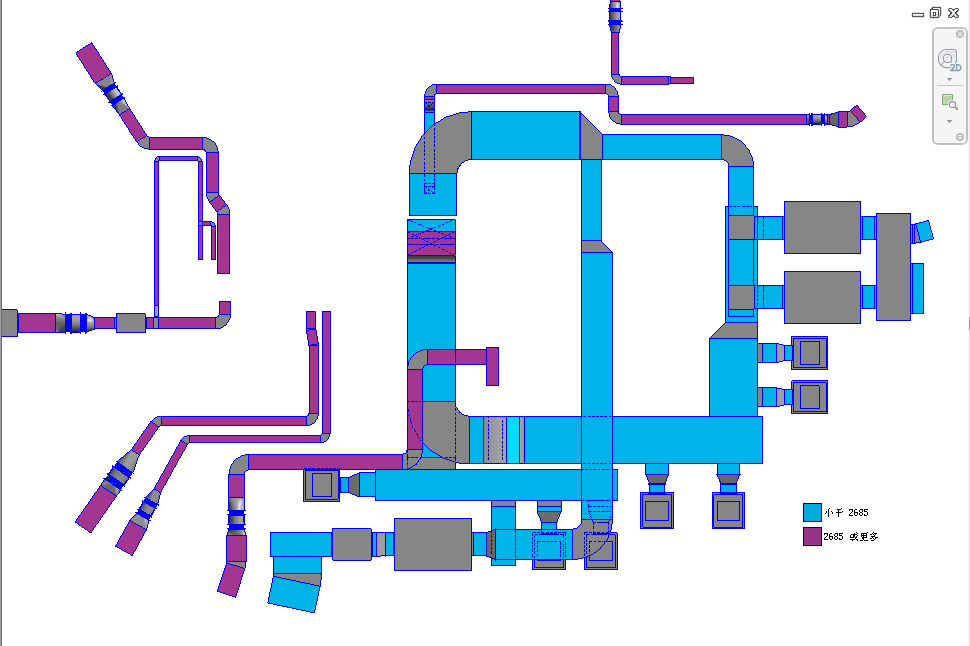

在管线综合中，我们可以利用图例对管线进行净高的检查，进而对设计提供进一步修改的意见和依据。首先创建一个新的净高检查的楼成平面图，我们通过“复制视图：复制”的方式创建，并将其重命名为“净高检查+楼层”。如（图-1）所示：图-1然后在“分析”选项卡中找到“风管图例”，如（图-2）所示：图-2点选进入并放

首先打开一个项目文件，进入平面视图，单击“视图”选项中“三维视图”面板下拉列表中“漫游”按钮，进入漫游路径绘制模式。在绘制慢板上册选择自“F1”，偏移量为1750(这里的偏移量是指漫游者的视高)，沿建筑物四周绘制漫游路径，绘制完成后单击“完成漫游”按钮。　　此时视图自动进入“修改|相机”界面，单击“

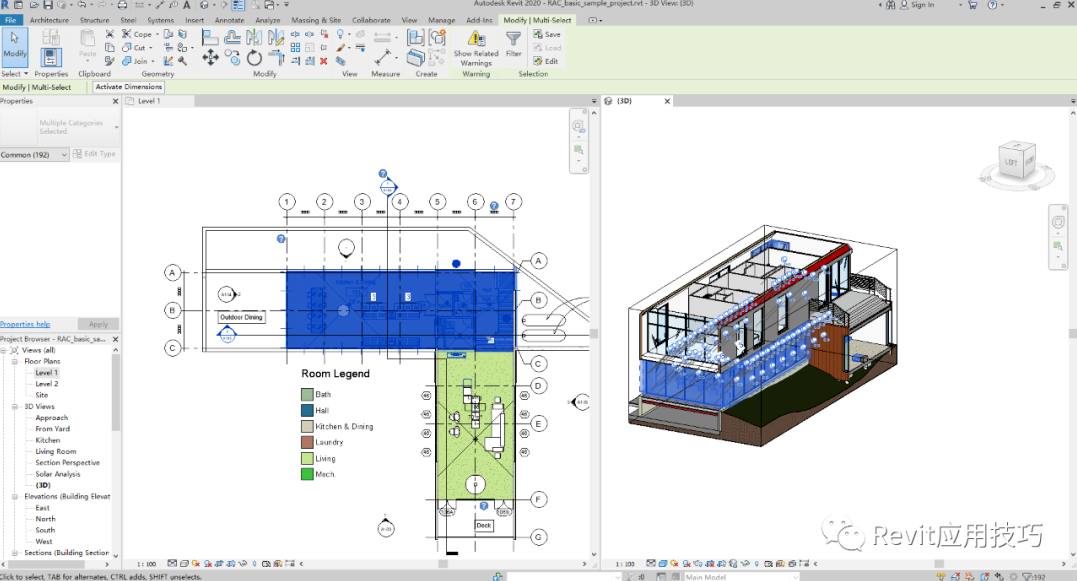

    Revit一个好处就是平立剖等三维图纸都是相互对应并在同一个模型文件中，所以在文件布图的时候可以添加相应的三维视图以更清楚表达设计意图。特别是三维剖切图，能让看图的人更容易读懂图纸，也为图纸的深度及内容加分。    Revit2020样板文件中将三维透

在Revit中在出图的时候，往往要对某一区域进行填充使得图纸更加美观。应该如何做呢？1.转到要填充的那个视图（平面视图或者立面视图），比如要对这个柜子的表面进行填充，如图所示。2.在“注释”选项卡下“区域”选择“填充区域”绘制想要填充的区域，如图所示。3.绘制好后，在编辑类型中选择需要的填充样式，如

在Revit中，软件自动以最后一个字符作为编号递增依据，如在轴线生成时按照字母顺序和自然数顺序进行轴号排列，所以我们在样板文件中如果设置了出事标高为1F则在进入项目后它将以1G、1H进行递增。如果希望以1F，2F的方式进行递增则可以改变一种表达方式，将1F改为F1即可，那么我们在新建的项目中它将以F

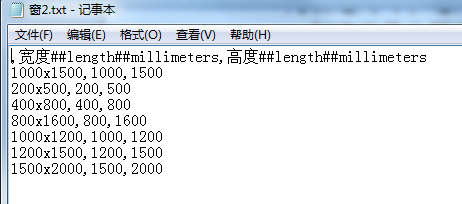

用txt文件创建族类型目录（当族类型很多时适用，一般族类型超过8个就需要创建类型目录。因为如果直接在“新建族类型”中添加，当载入项目时将会载入所有的族类型，而用txt先创建时则可以选择性载入族类型）。创建方法：创建逗号分隔的***.txt文件；常用方法是在excel表格中编辑如图1，另存为***.c
