Revit电线管尺寸怎么算？关于Revit中如何测量线管的长度
来源丨益埃毕教育

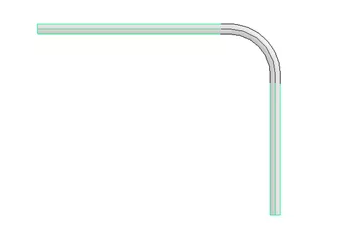

1. 对于“无配件的线管”类型绘制的线管，可以使用"线管管路"明细表来统计弯曲部分在内的管路长度。

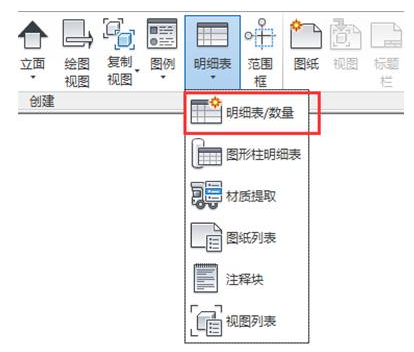

2.点击“视图”选项卡下的“明细表”，选择“明细表/数量”

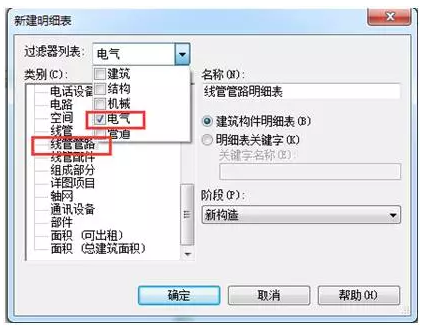

3.在“过滤器列表”选项卡下，选择“电气”，“类别”选项卡中选择“线管管路”，点击“确定”

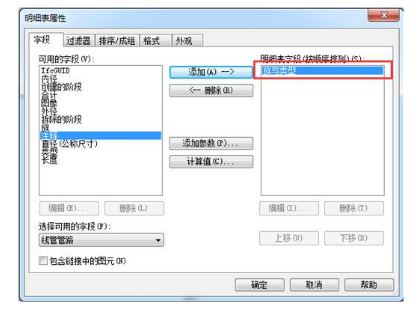

4.选择“字段”选项卡下的“族与类型”，点击“添加”，如图所示

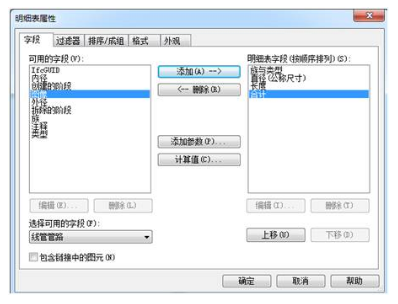

5.以此类推，想要知道的线管的直径、长度、合计

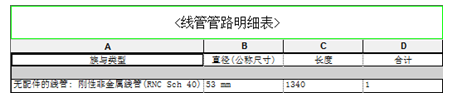

6.线管的总长度、直径就都出来了
-END-
