该户型为三室两厅一厨一卫， 1 个封闭阳台。 建筑轮廓面积 S=98 平方米， 建筑轮廓周长 46 米。 针对本户型， 主要进行装饰装修风格方案的设计以及方案的比选， 风管、 水管、 电线管道的布置和优化， 碰撞检查以及装饰工程施工模拟动画， 以及装饰装修节点的处理与控制。

BIM技术在该工程中的具体应用

一、建筑 BIM 模型的建立

通过选择合适的样板、绘制轴网和标高、导入CAD图纸、 绘制墙体、放置门窗、 绘制天花板、 模型的碰撞检查及优化等步骤， 初步建立了建筑BIM模型。

二、装饰装修设计

由于室内设计的族库较少， 针对定制的餐边柜、 衣柜、 橱柜、 装饰柜、榻榻米、 沙发等需要自行建族。 在此基础上， 结合 Revit 本身的家具族库和自建族库， 分别在客厅、 餐厅、 主卧、 次卧、 卫生间、 厨房、 阳台等各功能区间初步布置家具。 进而与业主进行交流沟通， 对家具的精确位置进行准确定位， 并根据业主的需求和喜好进行装饰装修， 包括吊顶、 电视背景墙、 门窗装饰、 家具颜色方案、 建筑室内配景、 窗帘布置。 经过多次的协调与沟通， 最终形成装饰装修设计方案， 如家具的整体布置方案。

三、机电管道优化设计

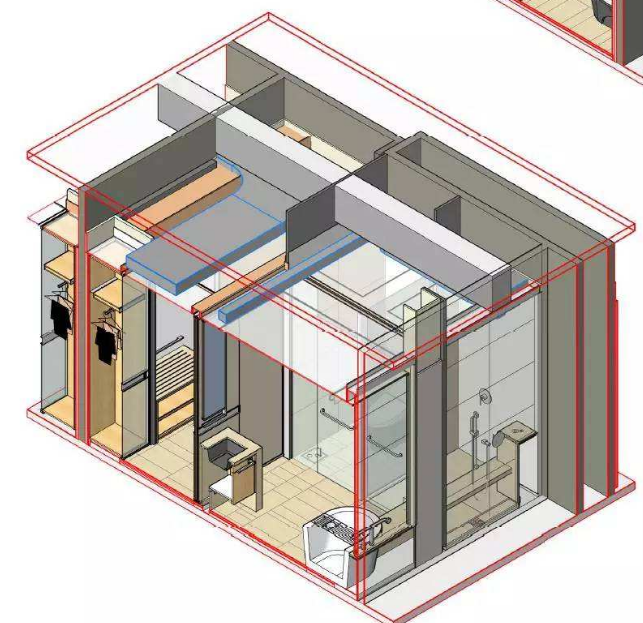

通过 Revit 软件选择合适的管道、 管件、 管道附件、 软管、 机电设备等对机电管道进行优化设计。 以卫生间冷水管道为例， 绘制好各种冷水系统、 热水系统、 卫生设备后， 基本上完成了卫生间机电管道的初步设计，但是会出现一些小的错误， 如图 3 所示。 依据警告， 采用 Revit 软件实现自动优化。

四、电气照明

单击系统电气照明设备， 载入房子所需要的灯具族， 完成照明设备族文件的载入， 选择合适规格的灯具， 进一步安装天花板筒灯， 吊灯， 浴霸等照明灯具； 最后将视图转到天花板平面， 选择系统电气照明设备载入相应的灯具修改实力属性和类型属性放置灯具调整灯具精确位置， 对灯具的精确位置进行相应的调整和优化。

针对某一具体的灯具， 可以修改灯具的尺寸、 材质等基本属性， 还可以修改发光亮度、 形状、 发光半径等照明参数。 修改完， 进一步与业主进行沟通交流， 最终确定电气照明方案， 如天花板的灯具方案。

五、渲染与漫游动画

在装饰装修设计、 机电管道设计、 电气照明设计完成的基础上， 进一步对整个建筑模型的外观和室内进行渲染。 进而将 Revit 模型导出成 NWC文件， 使用 Navisworks 软件打开， 制作漫游动画。

六、虚拟施工过程模拟与现场指导

首先对该装饰装修设计方案的分部分项进行分解， 确定每个分部分项的工期； 进而采用 Navisworks 的 TimeLiner 对各部品开始时间、 工期、逻辑关系进行界定， 完成之后开始对施工过程进行模拟。 与现场的管理人员进行沟通和交流， 修正不合理的施工过程， 形成最终的虚拟施工方案。

并将该虚拟施工导出成 AVI 格式， 拷贝到施工人员的电脑和手机上， 指导在实际装修过程现场管理。
