在现阶段参建各方还达不到三维交付的情况下，在完成三维模型之后，仍然需要花大量的精力与时间来完成三维模型到平面图纸的转换，众所周知：CAD出图已经有相当成熟的国家标准与规范，各大知名设计院自己的CAD出图标准与规范与层出不穷，而Revit虽有相关的建模应用规范，但仍缺乏出图方面的详细指导规范，因此目前可采用的替代方法就是沿用原CAD的图层设置，下面就介绍如何在Revit正向出图中设置好与CAD相同的图层。

    首先要说的Revit并没有CAD中图层的这个概念，要想在Revit中设置好与CAD相同的图层，只能另辟蹊径，在对象样式中设置类别及子类别的名称、线样式、线型、线宽等，最后为了满足不同图幅打印的要求，需要在可见性替换中为类别及子类别中做颜色、线宽替换。

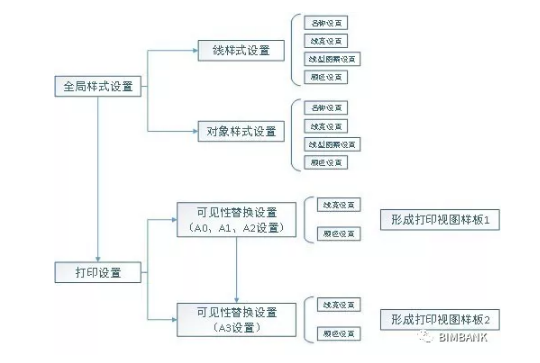

    以上为图层设置的总体思路，整理成流程图如下：

    Revit“图层”设置流程图

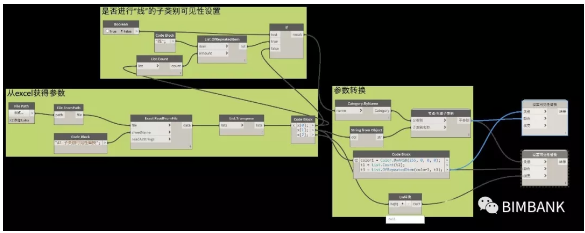

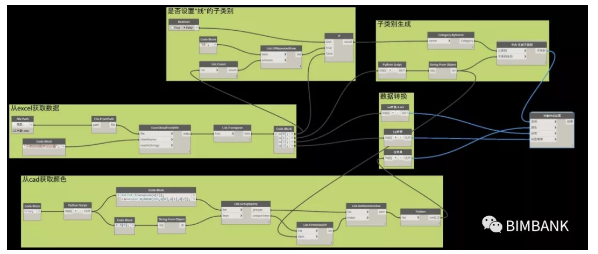

    需要注意的是，CAD中图层往往比较多，少则100多个，多则上千个图层，如果全靠手动去设置效率很低，而且容易出错。本文提供一种使用Dynamo批量设置对象样式及可见性替换的方法。节点图如下：（由于官方自带的设置节点存在一定问题，相关设置节点全部用Python重写，由于2016版API功能不全，要在2018下才能完全实现。）

    线样式及对象样式设置

    线样式及对象样式设置

    总体思路

    由于我在工作中没有原始的图层信息Excel文件，因此图层信息获取分为两部分，图层颜色与名称从cad获取，其余信息从事先整理好的Excell获取，通过关键字“图层名称”组成字典，给不同图层赋予正确的颜色。信息处理完毕，就可以链接设置节点开始设置。

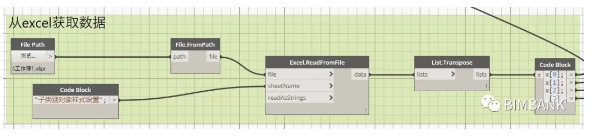

    第一步：

    从excell获取数据，无需过多解释，最后输出的数据依次是“图层所属父类别名称”，“图层名称”，“线宽”，“线型”。

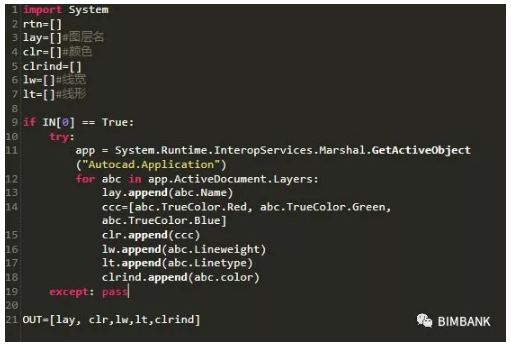

    第二步：

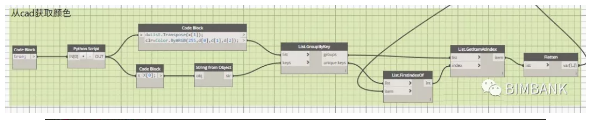

    从cad获取图层信息，整合linkdwg相关节点，导出图层名称与颜色。

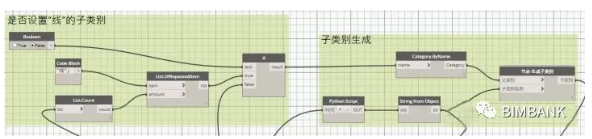

    第三步：子类别生成

    提取完信息,就可以进行子类别生成，特别要注意的是本次转换的cad图层存在名称为“0”的图层，所以使用前，对图层名称进行数据转换，转换成字符串避免出错；

    同时，为尽可能增加节点功能，增加逻辑判断，可同时生成子类别和线样式子类别；

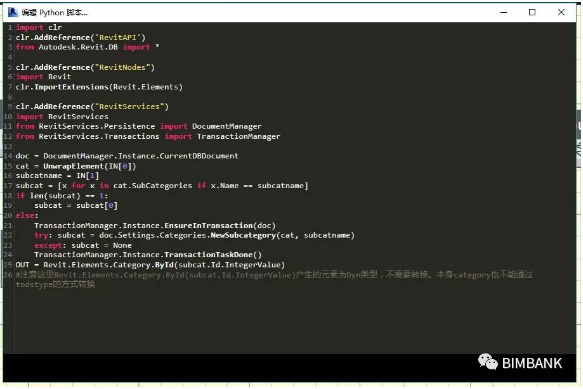

    子类别生成核心代码

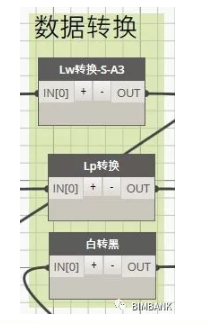

    第四步：数据转换

    需要注意的是：从cad和excell获取的文件并不能直接应用于节点，需要进行数据转换，

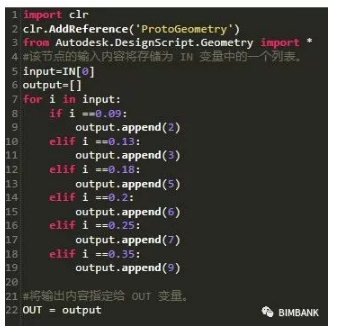

    将cad的原始线宽转换层revit的线宽代号，当然线宽代号需提前设置

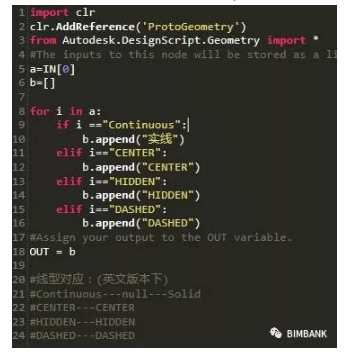

    转换线型

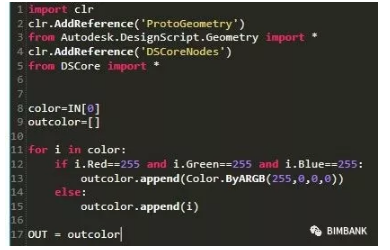

    避免出现白色图层

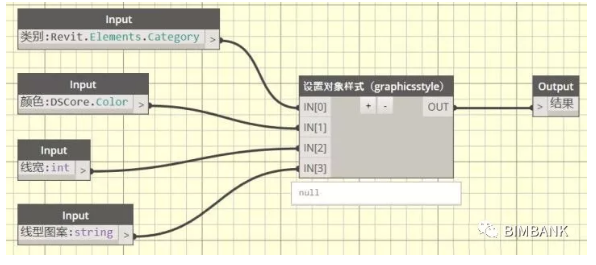

    第五步：子类别生成

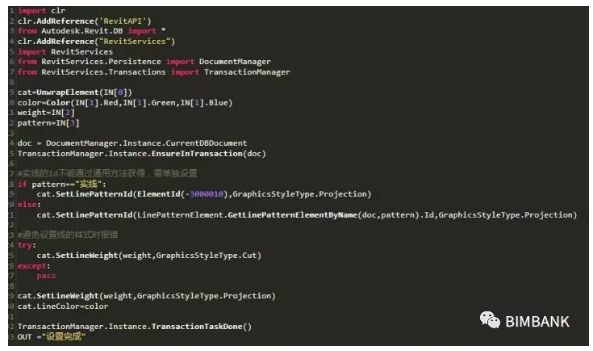

    数据转换完成，就可以一键生成子类别了，速度很快，130多个图层基本感觉不到运行时间，而且只要输入数据不出错，结果就不会出现错误，正确率极高。

    代码在2018Revit中运行才能实现全部功能。

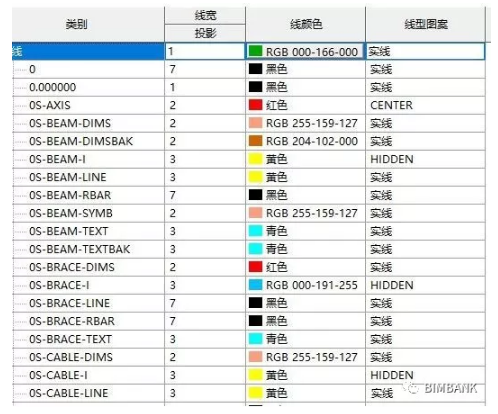

    结果展示：

    免责声明：本文转自知乎吴所谓，版权归原作者所有，如有侵权请联系。
