超过一定危险性较大的分部分项工程应由施工单位组织专家论证。而以往专家论证的方案大多是采用纸质图文的形式，多达上百页，数据繁多，不易发现方案中的核心参数与数据。有的方案前后矛盾、摘抄现象较为严重，对某一个具体的施工方案来说针对性不强，而利用BIM技术做方案动画交底则具有以下多重优势（就临湘市新一中13#栋学生食堂高支模工程来对比说明，下面简称该楼）：

    一、简单明了

    利用提供给施工方的图纸，用Revit将建立模型。不仅可以直接找出高支模区域，不需逐个去寻找、利用模型还可以直观地显示斜板、斜梁、异形平面结构、主次梁相交节点、预留洞口等空间位置。该楼高支模区域有三块区域（如图一中的彩色方框所示）。由于高支模这三个区域支模高度不一致，立杆承力面不一致；特别是中间区域有楼梯，中间平台使得支模高度更加复杂。且支模顶层的梁尺寸多规格；区域周边的柱既有圆柱又有方柱，用传统的文字难以轻易的叙述其支模概况，且在专家论证时，专家也难以记住其支模的范围和各个范围的支模高度及区域旁边的工况。通过3D建模介绍工程概况，可以直接找出各区域的支模高度（如图二所示）还能随意翻转其模型角度。与会人员能快速地了解高支模工程参数。

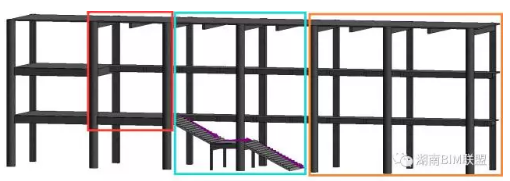

    （图一）高支模区域

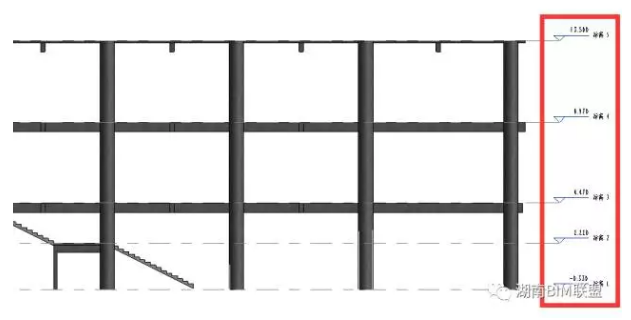

    （图二）高支模区域的支模高度

    二、体现过程

    传统的方案论述模板支架等的搭设过程，不仅会涉及到较多的专业名词，且占用较多的篇幅。直接利用BIM技术动漫交底视频，不仅能够清楚直观的描述整个支模架搭设过程，而且可以将纵横立杆间距、步距及构造加固直观的表示出来。整个视频不到4分钟，在现在电子数据的时代，拷贝、携带方便，在电脑、手机上随时播放、暂停、快进等，体现其无可比拟的优势。

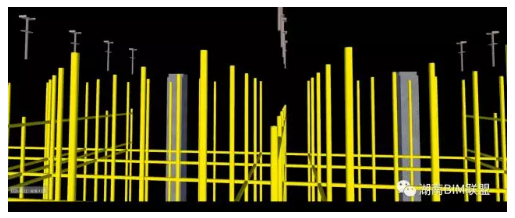

    （图三）顶托放置过程

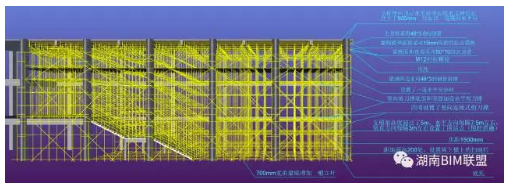

    （图四）整个支模体系示意图

    三、细部构造的细腻精确性

    传统的方案不能很好地体现支模架搭设等的细部构造，而利用BIM技术3D模型，能够将任意构件的具体位置完美的体现出来。能够具体到某一个螺栓，某一个立杆垫块。能够体现支模架从底部到顶部的各种杆件、主次龙骨、模板属性精确程度可到mm级。支模过程即简洁又有针对性，不仅让参与论证的专家耳目一新，而且在实际操作上也可以对班组人员进行直观明了的技术交底。

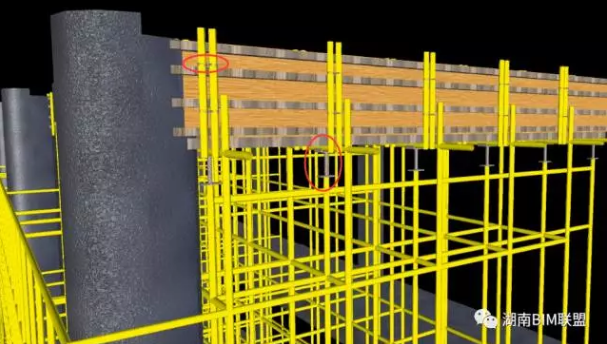

    （图五）支模过程（图中红圈是对拉螺栓和顶托）

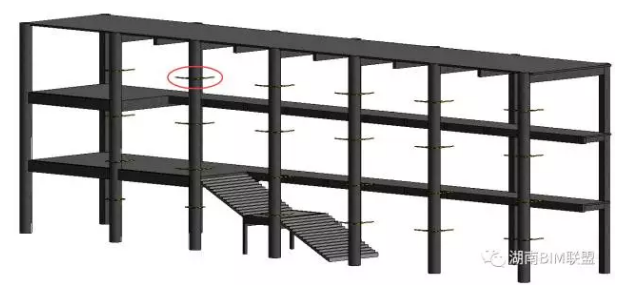

    （图六）支模过程（图中红圈是抱柱箍）

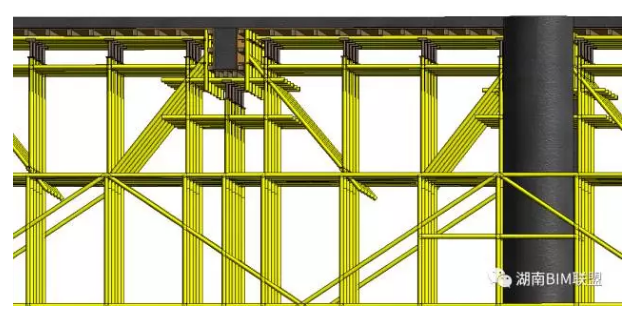

    （图七）梁、板底部支模详图

    四、材料用量的可统计性

    由于BIM模型在建模过程中将所有的构件进行了参数化设置，模型是经过可视化设计环境反复的验证改进后的成果。在Revit模型中,点击模型中的任意梁、柱、板能够快速的显示其尺寸、砼等级、标高等精准数据，尤其拥有传统方案诸多不具备的功能：如材料统计功能。可以快速形成项目统计出模板、木方、钢管、砼等的用量。精确的材料用量统计，可以帮助项目管理者在材料采购和进场安排计划上做到提前预知。为工程的预结算提供有利的依据。如图八中区域Ι中底托数量统计为140块。

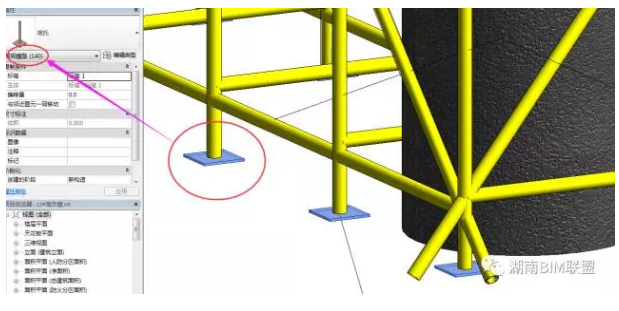

    （图八）区域Ι中的垫块数量统计

    总之以三维模型与动画漫游的方式为施工操作人员进行施工工序安全交底，增加视觉冲击，给人留下直观形象的印象。解决了传统方案的交底数据生硬、算量难等缺点。BIM技术的可视性、优化性为高支模的发展提供了技术支持，也为降低成本提供了新的技术手段，同时成为实现杜绝高大模板支架的坍塌事故提供了安全保证。
