我们知道，碰撞检查是BIM应用最有价值的一点，也是设计质量最关键的一点，那么我们如何利用Dynamo来实现我们在正向设计中实时的看到构件的碰撞的结果呢？

    一、问题背景

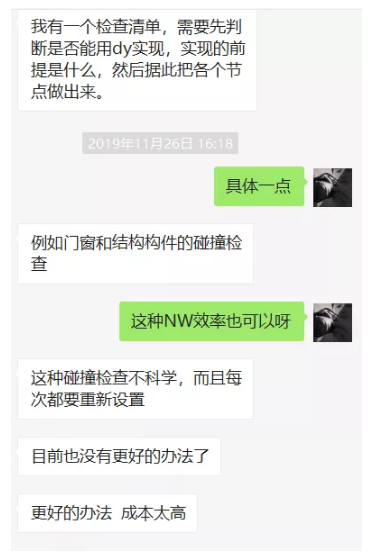

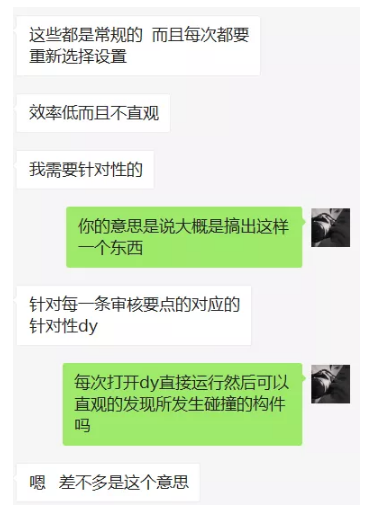

    一位伙伴当时提出这样一个需求，直接上图：

    二、分析问题

    关键字：

    针对性、成本太高、效率低、不直观，在这里我在加一点，实时性。

    虽然当时在赶方案没完成这次合作，几千块就凉凉了hhhhh，那么今天整理一下就给大家分享出来。

    解释：传统的碰撞检查是Revit直接碰撞检查或者导成NWC文件后使用Navisworks进行碰撞检查。然而这样呢不能满足更加个性化的需求。每个方式都有自己的优缺点，这里就不一一介绍了，用过的小伙伴都知道。

    三、解决方案

    这里我拿一个综合楼设计的建筑模型仅仅做为演示，这里我们来检查一下楼板与柱子，墙体与楼板的他们两两之间的碰撞问题。关于全专业碰撞模型的检查，还需要进一步优化程序......

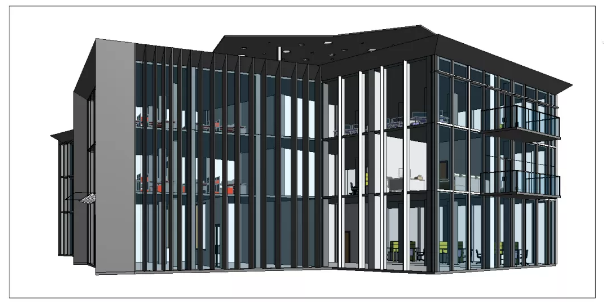

    效果图

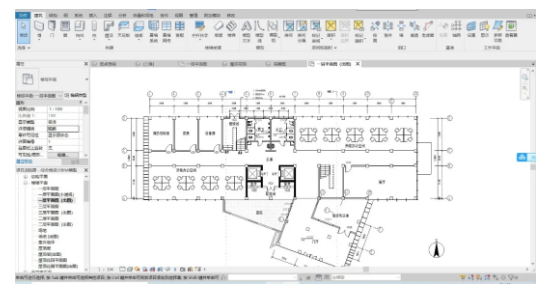

    平面图

    1、首先我们检查楼板和柱子之间的碰撞，我们打开Dynamo查看运行结果，如下图：

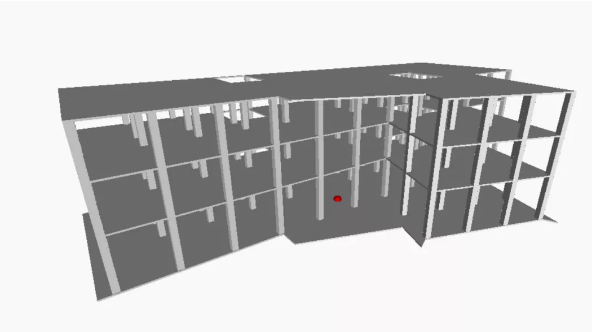

    碰撞结果

    这里看到无发生碰撞,因为之前是做了剪切操作之后的结果。

    2、接下来我们检查墙体跟楼板之间的碰撞

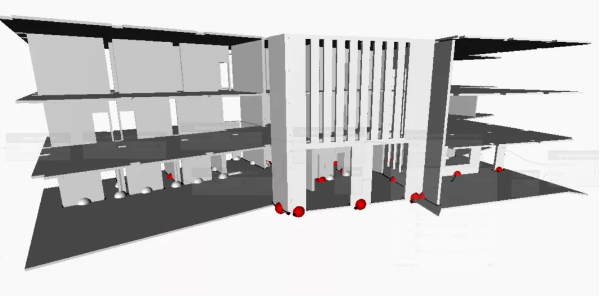

    碰撞结果（Dynamo视图)

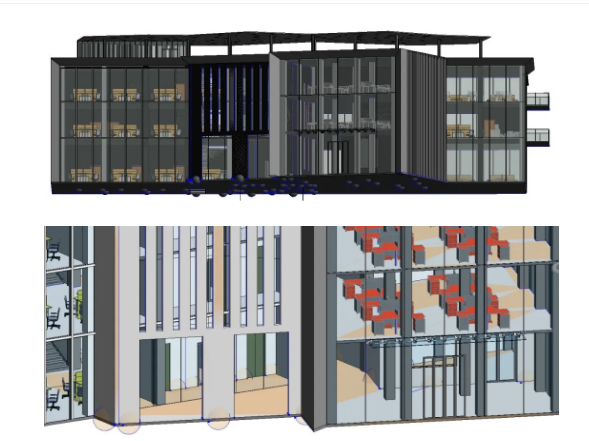

    碰撞结果（Revit视图)

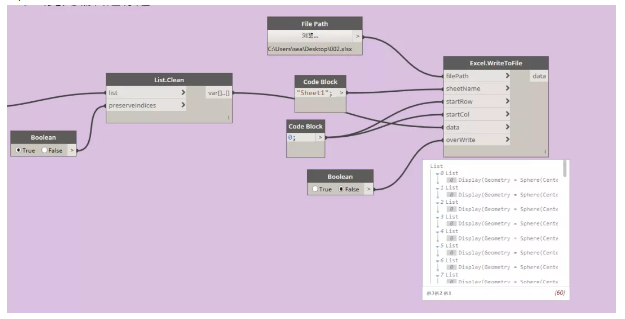

    最后我们将碰撞的结果导出Excel(这里的结果是发生碰撞构件的ID、类别、位置、族类型的以及碰撞位置等等都可以导出EXCEL报告中。

    照旧最后附上全程序节点图

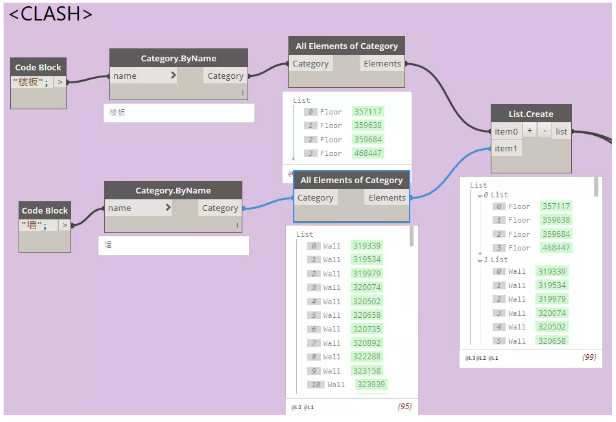

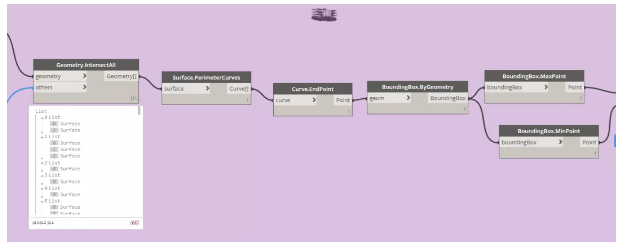

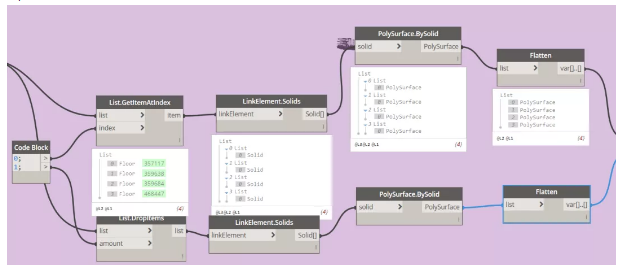

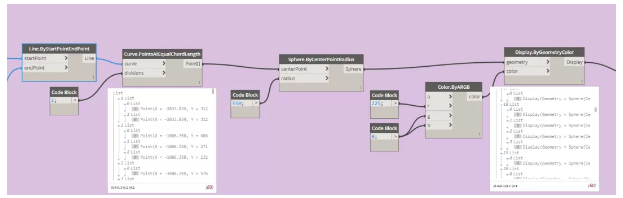

    思路讲解

    直接上图，相信大家不难理解，这里就不一一讲述了。

    1、

    2、

    3、

    4、

    5、

    总结

    此程序很好了解决了我们在设计阶段模型发生碰撞的问题，辅助决策我们方案的生成，提高了设计质量，为后期建造阶段缩短工期，精准算量，减少返工，节约成本等。（次程序可进行下一步优化，因为这里未考虑软碰撞类型。）
