    湖南BIM图审即将上线实施，尽管平台还需要完善，但没有模型就没有审图资格，已经是个马上成为现实的政策。对于省内几乎全部的设计院，都需要找到解决的方案。

    结构篇

    一.BIM审查（结构专业）特点：

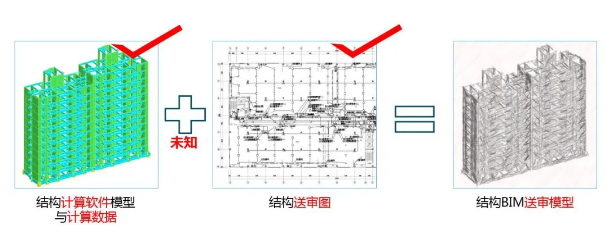

    结构计算软件模型与计算数据+结构送审图=结构BIM送审模型

    完善BIM送审模型，仅需将两个已有的东西结合起来。所有专业中，完善结构专业，是最为简单的。

    二.结构专业操作流程与方法

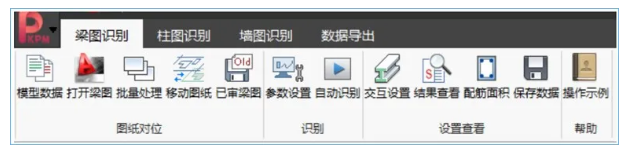

    1.两者结合的核心软件，用到的软件是PKPM开发的，看到PKPM就能完成全套BIM审图，是不是很爽。

    基本逻辑：识别送审图的各图层，再将图层中的配筋信息与结构计算模型匹配。

    大家可能会有疑问，我先列两条：

    1.只能识别混凝土结构梁、柱、墙、其它的图纸怎么办？

    答：其它的图纸依照之前的操作。

    2.自动识别的成功率是多少？手动匹配操作简单吗？

    答：自动识别的成功率取决于模型与图纸中构件的偏离程度。

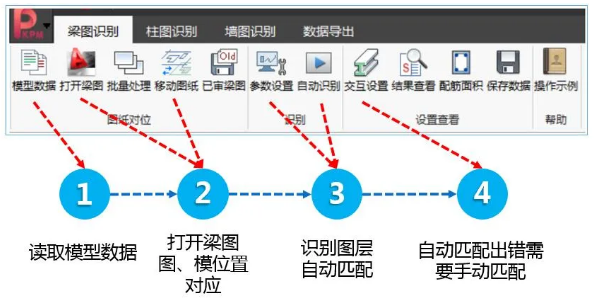

    以梁图的识别为例

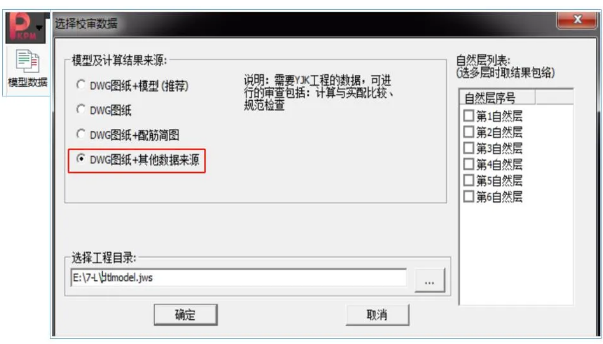

    a.读取模型数据

    如果是读YJK模型需要选择DWG图纸+其他数据来源。

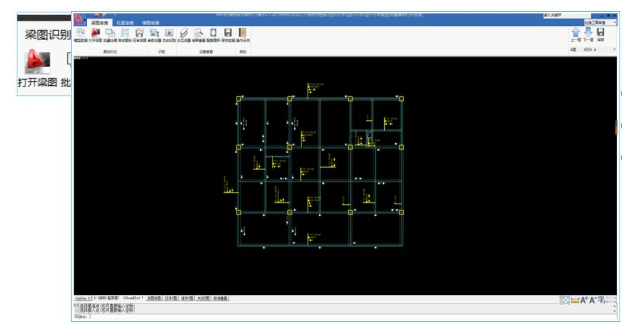

    b.打开梁图、模位置对应：

    打开梁图，程序会自动处理，（1）.提示是否拆分图纸；（2）.自动图、模对位，如果没有图、模对位，可以移动图纸来手动对位。

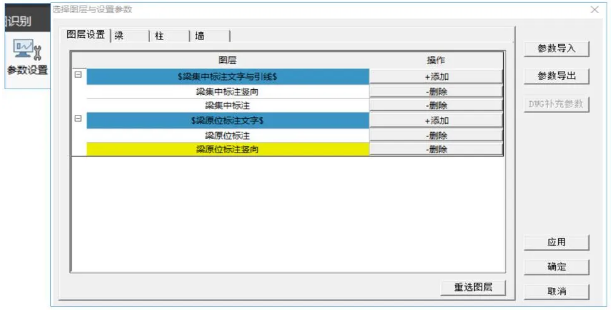

    c.识别图层、自动匹配：

    然后，就是拼了命的点图层，对CAD进行类别处理。

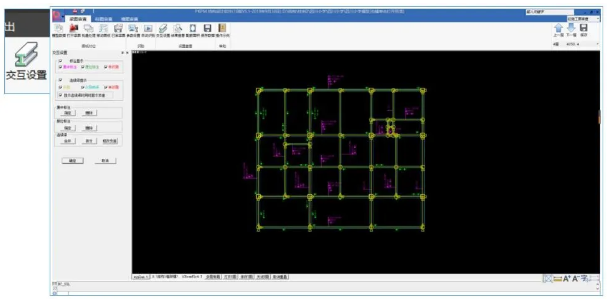

    d.自动匹配出错需要手动匹配：

    在【自动识别】之后，用户可以进行交互查看和调整识别结果。

    （1）.集中标注的删除、指定；

    （2）.原位标注的删除、指定；

    （3）.连续梁的合并、拆分、支座的修改；

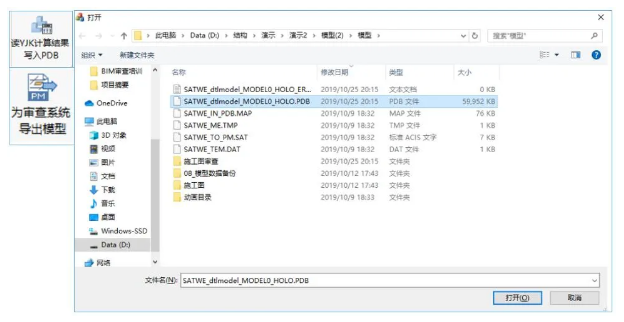

    e.读YJK计算结果写入PDB，再导出审查系统需要的模型：

    将YJK的计算结果写入PDB(PKPM模型没有这一步)，然后再导出审查系统需要的模型。

    三、注意事项

    BIM审图模型是（1）结构计算模型、（2）计算数据、（3）结构送审图三者结合而成。要减轻工作量，显而易见的是：

    （1）.模型与送审图纸的尽可能趋于一致，越一致会越准确。

    （2）.图层分类尽可能细致。

    （3）.给手动匹配的时候，多一道标识，比如标识好连续梁的第一跨。
