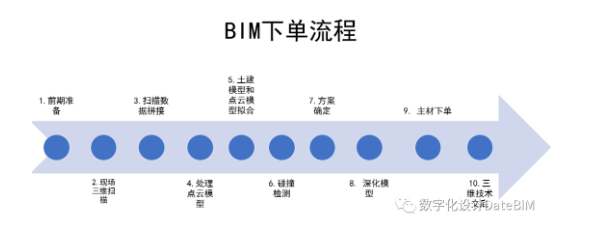

1.前期准备

    前期收集各专业设计图纸和BIM模型，规划重难点，研究节点细部做法。根据查看设计图纸以及勘察现场情况对建筑进行布设扫描路线，以保证最大程度将数据扫描完整。然后再根据规划路线进行三维激光扫描。

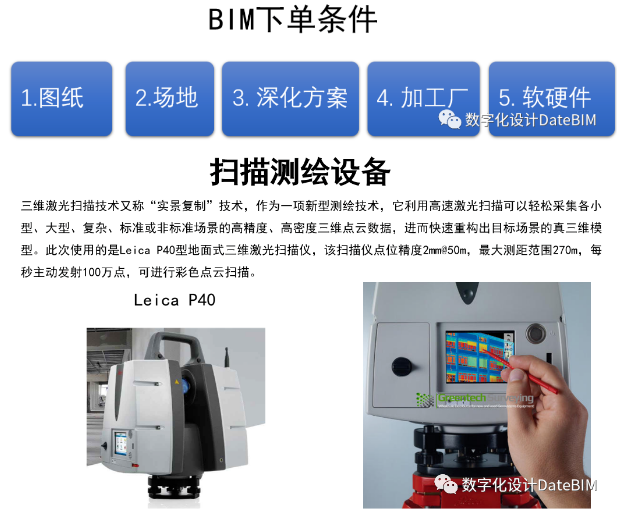

    BIM下单条件：1.各专业施工图纸2.现场扫描部位无脚手架、场地尽量平整、尽量少障碍3.有配合深化的深化设计师，确定深化方案4.有配合BIM下单的加工厂商设计师，对接BIM下单5.扫描仪、软硬件具备

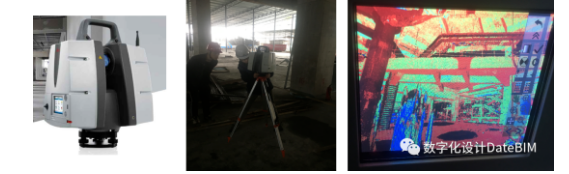

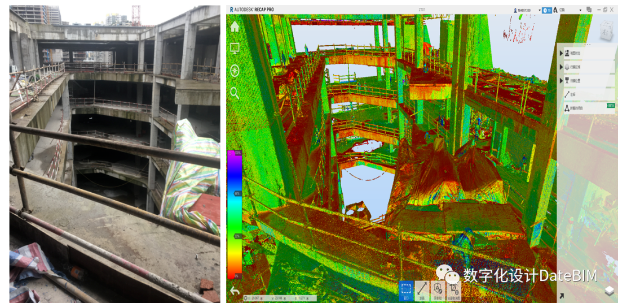

    2.现场三维扫描，采集现场数据

    采用三维激光扫描技术，对施工现场进行信息采集工作，从现场真实的点云数据中提取相关数据。通过勘察现场土建结构，核对图纸与现场的偏差。此次对指定部分真实建筑结构进行三维扫描工作，使用的是LeicaP40型地面式三维激光扫描仪。

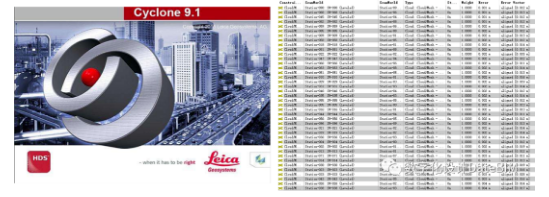

    3.在扫描仪软件（厂商软件）进行扫描数据拼接

    从扫描仪储存卡输出点云，扫描回的点云数据导入至设备配套软件（Leicacyclone）进行扫描数据的拼接。拼接软件是扫描仪厂商软件。

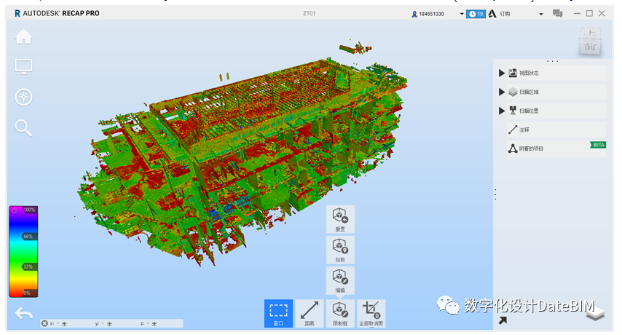

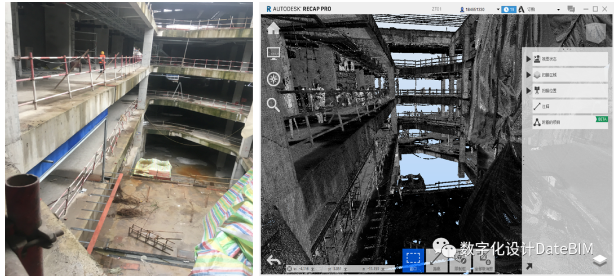

    4.点云文件导入Recap软件，在软件中处理模型

    应用点云文件处理软件ReCap，在软件中导入点云文件（PTS)，在软件中进行分层、以及去除不需要的点云模型。同时也可以在ReCap软件中，对点云模型进行测量、注释、附着模型的操作。导出建模软件可以很好识别的点云格式（RCP/RCS)文件。

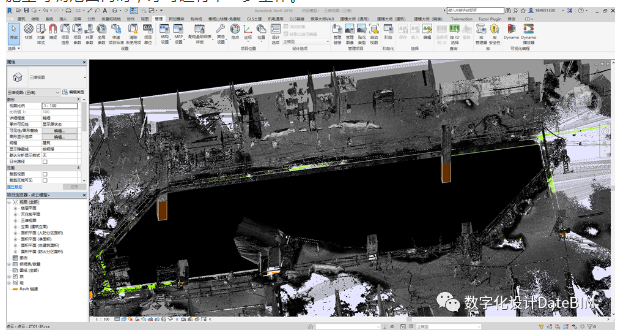

    5.土建模型和点云模型拟合，调整成符合现场结构的模型

    由于土建现场结构和图纸设计有一定的偏差可能性。为此必须在Revit软件中对土建结构模型和点云模型进行拟合，检测土建柱梁板的偏差部位，以及检测土建结构板面的平整度。当存在偏差较大需反馈业主及设计，寻找合理的解决的方案。当偏差在精装施工可调范围内时，才可进行下一步工作。

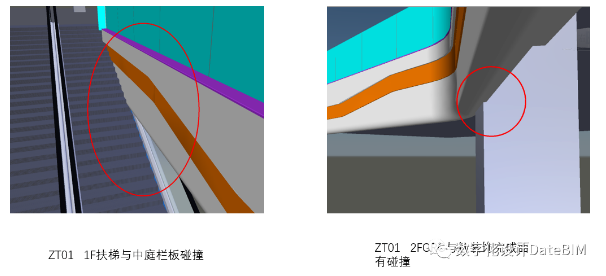

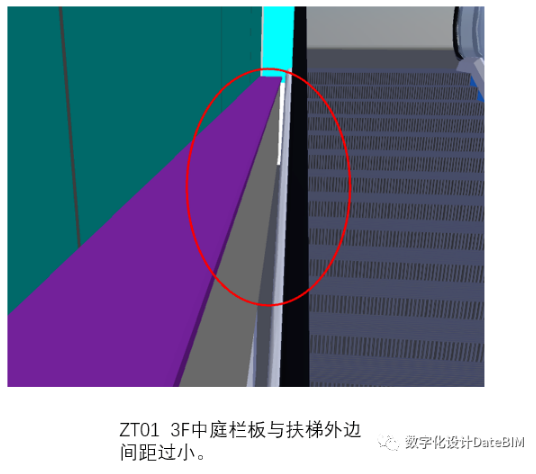

    6.调整后的结构模型与装饰模型碰撞检测

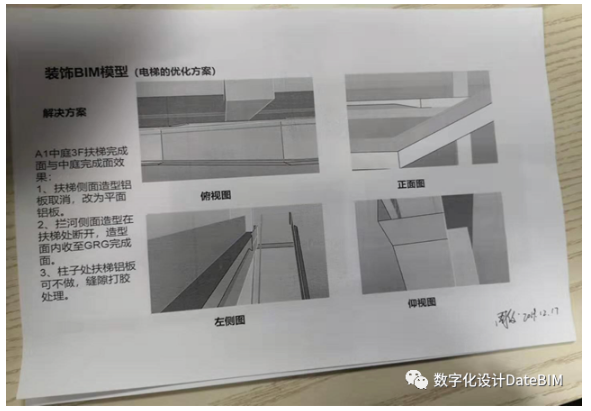

    7.方案确定

    碰撞检测报告出来后，各方商讨确定各处的碰撞的解决方案，明确哪些需要更改现场，哪些需要更改设计方案，然后分别进行处理。

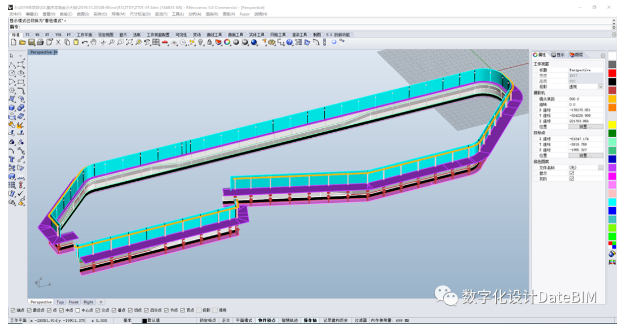

    8.建立中庭深化模型

    建立中庭精细模型，模型包括玻璃栏板、人造石、石膏板、木纹铝板、GRG板、扶手栏杆、不锈钢立柱以及内部的镀锌方管。在模型中精准划分玻璃板块方便下单。

    9.材料下单

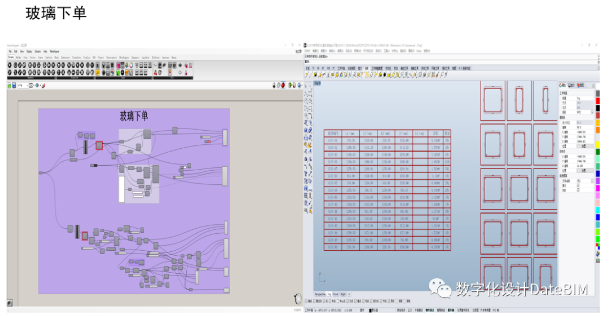

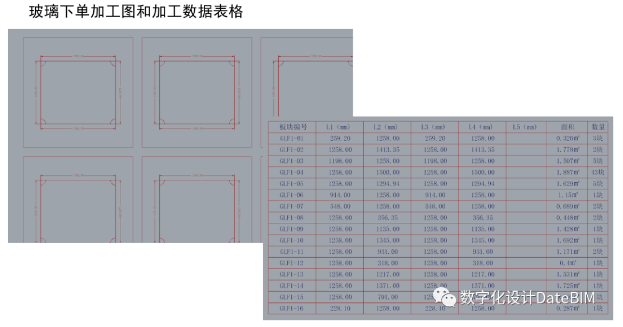

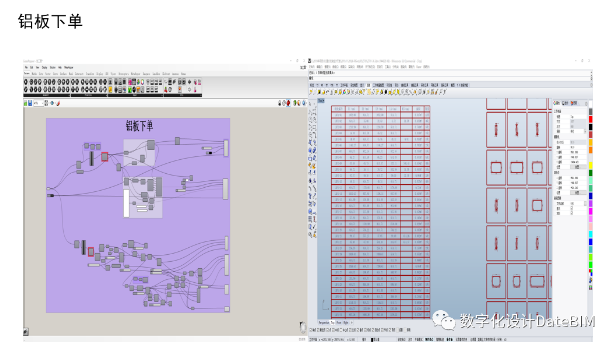

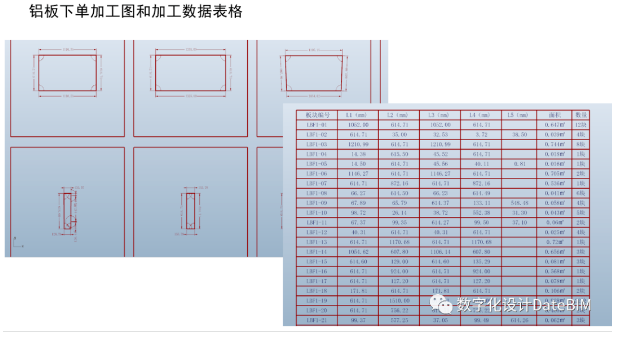

    建立高精度的模型后，可以通过编写程序，使其直接在模型中进行出加工图和加工数据。首先，用写好的摊平程序对中庭的所有的板块进行摊平，这样所有板块在平面上有序的排列，再用写好的程序，对所有摊平面进行进行拾取，设置好参数后，自动生成加工图和加工数据表格，在软件中对其标注尺寸进行适当的修改，使其满足出图的要求。最后这些可以导出到CAD。

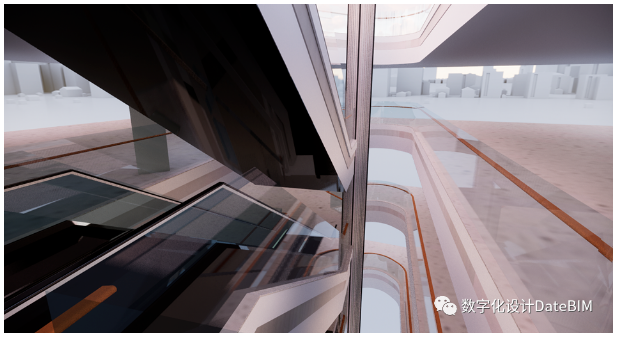

    10.模型三维技术交底

    利用BIM模型可通过现场或远程方式，采取漫游及3D可视化技术进行交底，使工程项目相关方充分理解设计意图，保证施工成果符合设计要求。

    项目总结

    三维扫描仪的优势：

    （1）精简现场人员的现场工作——只需在现场进行扫描工作，对比偏差与测量可在后台完成；

    （2）方便施工人员在现场的测量工作——可利用像素测量、点云测量技术，完成一些费力的高危险的地区测量；

    （3）降低施工人员的工作量——直接可以在图像上标示，而无需再纸上进行记录；也可直接让扫描结果与设计模型进行对比偏差，而无需先测量、后对照图纸、最后确认偏差；

    （4）完善监理员的沟通方式——可以直接用直观的利用图像、视频甚至转换后的模型与施工方进行沟通。

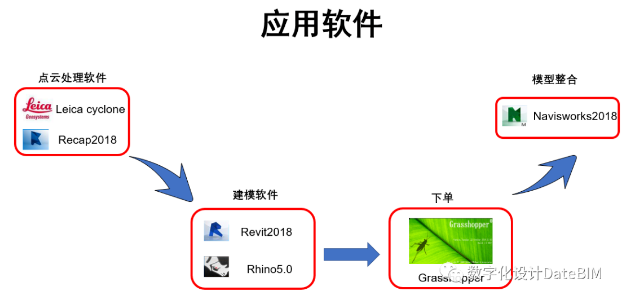

    BIM软件分析：

    （1）Revit软件有着强大的数据统计能力，针对建筑结构与机电方面有着很好的适应性，但在装饰领域没有独立的模块，在造型能力方面有所欠缺。

    （2）Rhino软件有着强大的曲面造型能力，在曲面造型上比Revit好，但是在项目管理及工程量统计上Revit有着独特的优势，两者可以取长补短。但在模型格式互导方面存在问题，Rhino的模型导入Revit后无法编辑也无法给其参数，有待改进。

    （3）Grasshopper（简称GH）是一款可视化编程语言，它基于Rhino平台运行，与传统设计方法相比，GH的最大的特点有两个：一是可以通过输入指令，使计算机根据拟定的算法自动生成结果。二是通过编写算法程序，机械性的重复操作及大量具有逻辑的演化过程可被计算机的循环运算取代，这些方式可以有效的提升设计人员的工作效率。

    （4）Navisworks的兼容能力很强，对各种格式的文件兼容很好，并且可以进行工程量统计及碰撞检测，浏览模式也比较便捷，但在显示效果及实用性而言还有待开发。

    运用BIM真实还原现场

    通过三维扫描仪可以对所有细节进行测量和记录得到与现场无误差的点云文件。根据点云逆向建模可以得到准确的现场模型，对后期装饰定位的准确性有了决定性的依据。只要模型无误差现场施工定位就有了准确的依据，最终提交的模型及是与现场完全吻合的模型，大大的提高了施工的准确性与质量，真正做到把图纸搬到现场这一理念。
