众所周知，有固定厚度的墙体，可以很轻松通过Revit创建。

    那么，对一些没有固定厚度的异形墙，如古城墙，需要如何创建呢？

    总体思路是：用“内建模型”命令的“实心拉伸（融合、旋转、放样、放样融合）”和“空心拉伸（融合、旋转、放样、放样融合）”工具创建内建族。

    具体步骤如下：

    1）新建墙类别：

    建立F1、F2两层标高，在F1平面视图中，单击“建筑”选项卡下“构建”面板中“构件”工具的下拉三角箭头，从下拉菜单中选择“内建模型”命令。

    在弹出的“族类别与族参数”对话框中，选择族类别“墙”单击“确定”。

    在弹出的“名称”对话框中入“古城墙”为墙体名称，单击“确定”打开族编辑器进入内建模型模式。

    2）绘制定位线：

    单击“基准”面板中的“参照平面”工具，绘制一条水平和垂直的参照平面。

    3）拉伸墙体：

    单击“创建”选项卡下“形状”面板中的“拉伸”工具，进入“修改｜创建拉伸”子选项卡。

    设置工作平面：城墙的拉伸轮廓需要到立面视图中绘制，所以需要先选择一个绘制轮廓线的工作平面。单击“工作平面”面板中的“设置”命令。

    在“工作平面”对话框中选择“拾取一个平面”，单击“确定”。移动光标单击拾取垂直的参照平面。在“转到视图”对话框中选择“立面：东立面”，单击“打开视图”进入东立面视图。

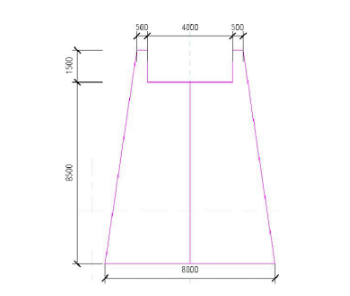

    绘制轮廓：在“绘制”面板中选择“线”绘制工具，以参照平面为中心按下图所示尺寸绘制封闭的城墙轮廓线。

    拉伸属性设置：在左侧“属性”选项板中，设置参数“拉伸终点”值为10000mm，“拉伸起点”值为-10000（城墙总长20m，从中心向两边各拉伸10m）。

    单击参数“材质”的值“按类别”，右侧出现一个小按钮，单击打开“材质”对话框，从弹出的“材质浏览器”中选择“砖”，单击“确定”。

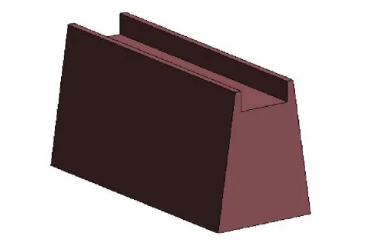

    单击功能区“模式”面板中的“√”工具，创建了城墙，其三维视图如下。

    4）剪切墙垛：

    切换窗口到F1平面视图。在“创建”选项卡中单击“形状”面板中的“空心形状”工具，从下拉菜单中选择“空心拉伸”命令，进入“修改︱创建空心拉伸”子选项卡。

    注意：此时不要继续点击“在位编辑器”面板的“√完成模式”命令。

    设置工作平面：同样方法单击“工作平面”面板中的“设置”命令，拾取水平参照平面为工作平面，选择“立面：南立面”为绘制轮廓视图。

    绘制轮廓：在“绘制”面板中选择“矩形”口绘制工具，以参照平面为中心绘制一个500mm*500mm的正方形。

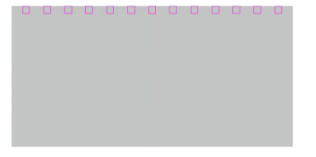

    选择绘制的正方形，用“复制”工具向右侧复制6个正方形，间距1500。然后选择右侧复制的所有正方形，用“镜像一拾取轴”工具拾取垂直参照平面镜像左侧正方形，结果如下图。

    拉伸属性设置：同样方法在左侧“属性”选项板中，设置参数“拉伸终点”值为4000，“拉伸起点”值为-4000，单击“确定”。

    单击功能区“模式”面板中的“√”工具，刚刚绘制的空心拉伸模型自动剪切了城墙，形成垛口。

    5）完成：

    单击“修改”选项卡下“在位编辑器”面板中的“√完成模型”命令，关闭族编辑器。古城墙创建完毕，其三维视图见下图。

    提示：选择古城墙，单击“修改︱墙”子选项卡“模型”面板的“在位编辑”工具，可以返回族编辑器中重新编辑修改城墙模型，或拖拽蓝色三角控制柄控制。
