    利用Revit做桥梁模型时，如果有大体量的模型（比如立交），桩基数量特别多，手动放置特别麻烦，而且无法保证桩基坐标的准确性，因此使用Dynamo放置桩基是最佳选择。下面就让我们一起来了解一下吧！

    导入excel数据

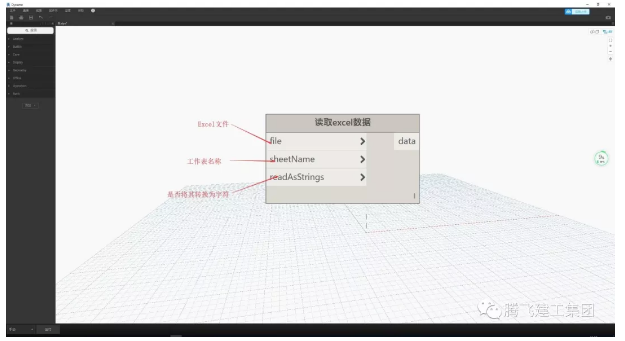

    创建“读取excel数据”节点读取excel文件中的数据，该节点需要输入的内容包括：Excel文件、工作表名称、是否将其转换为字符，如图1所示：

    图1

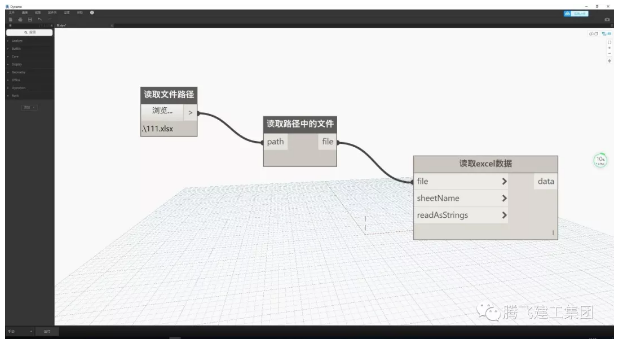

    想要输入文件，我们需要用到两个节点：读取文件路径、读取路径中的文件，设置好节点后我们按如图2所示将其连接起来：

    图2

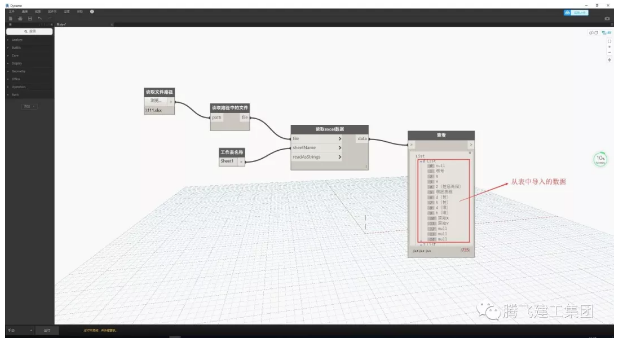

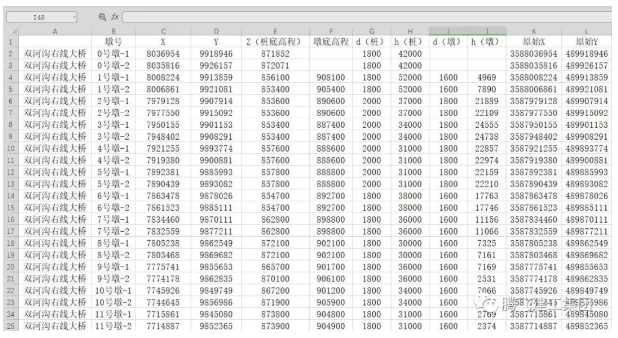

    创建“工作表名称”节点，连接节点“读取excel数据”中的sheetName；excel表中是我们要的数据，不用转化为字符，readAsStrings可以不管，这样我们就将excel中的数据导入到dynamo程序中了，为了检测数据有没有导入进去，我们可以创建一个“查看”节点进行观看，如图3所示：

    图3

    通过上述节点和步骤，Excel文件中的数据我们就都导入到dynamo中了。

    数据处理

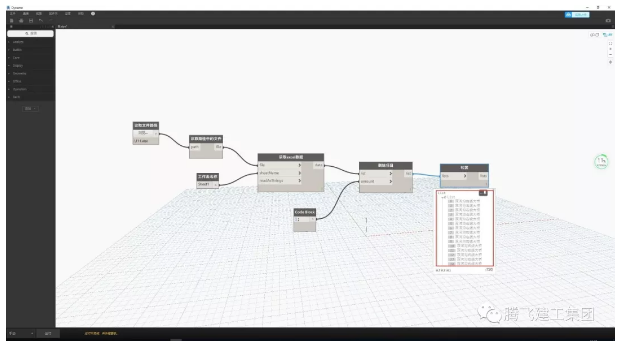

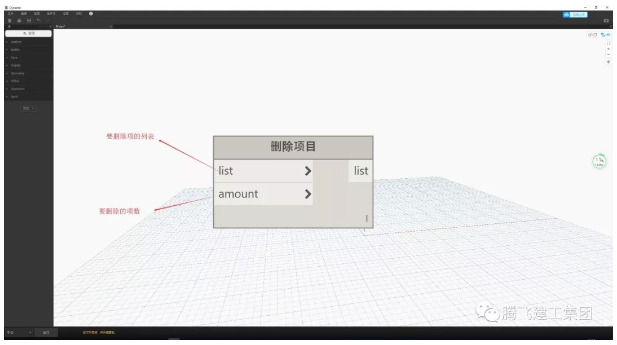

    完成数据导入后，我们要对导入的数据进行处理，结合图3图4可知，我们识别的数据是excel文件中的“行”，而我们需要的数据是“列”，而且文件中第一行的表头是不需要的，此时我们需要创建“删除项目”节点，从列表中删除第一行，该节点需要输入的内容包括：要删除项的列表、要删除的项数：如图5所示：

    图4

    图5

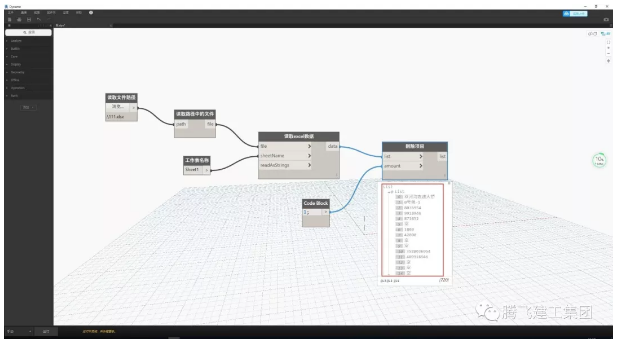

    在这儿我们需要将导入的数据连接到要删除项的列表处，此时还需要输入一个代码块。第一行连接到要删除的项数，删除文件中的第一行表头，如图6所示，结合图4可知，导入的数据变成了第二行。

    图6

    我们需要的数据是“列”，但前面导入的数据是“行”，这时候我们需要用一个节点将文件中的“行”转为“列”，这里创建“转置”节点进行连接，如图7所示：

    图7

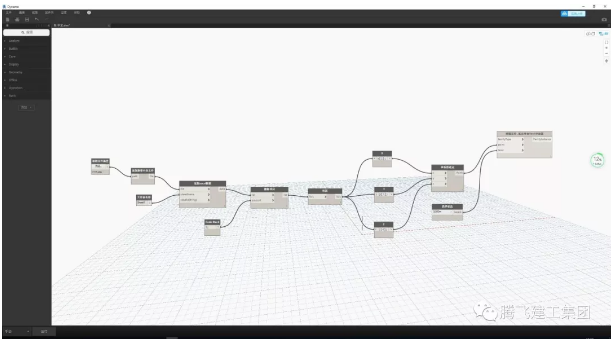

    这就是我们需要的数据了，接下来我们需要用这些数据来定位桥梁桩基的位置，通过X、Y、Z来控制点的坐标位置和高程，这里我们需要X、Y、Z三个代码块来识别文件中的X、Y、Z相关数据。然后创建“坐标形成点”节点,分别对应连接X、Y、Z代码块来拾取点位置。将点放置到revit文件中，我们还要借助节点“根据坐标、族文件在Revit中放置”将点坐标放置到revit文件中。放置点我们需要一个参照标高，在这儿我们还要设置一个“选择标高”节点。节点连接如图8所示。

    图8

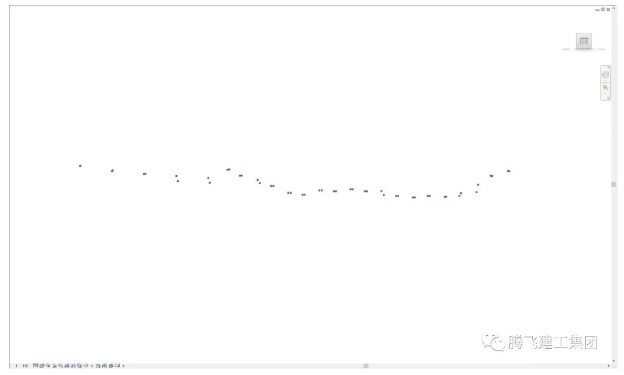

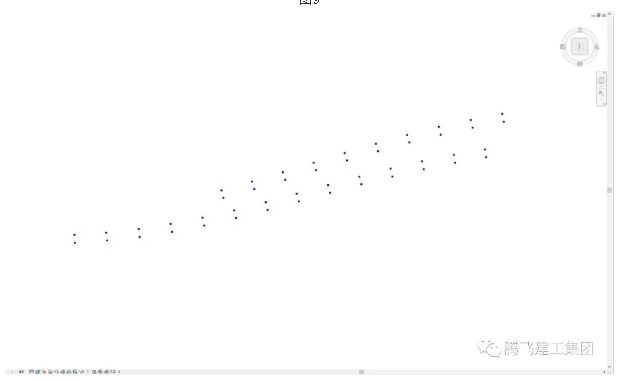

    节点连接号后，点击运行，相关的点坐标放置到revit文件中的位置情况如图9、图10所示。

    图9

    图10

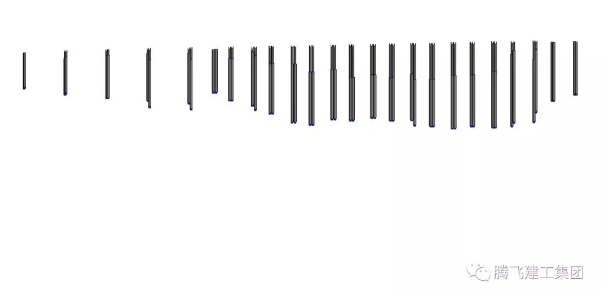

    节点“根据坐标、族文件在Revit中放置”中输入内容包括：点坐标、参照标高、族文件。放置点我们输入了“点坐标”和“参照标高”，这里我们可以建立一个“族文件”节点，连接FamilyType，运行后就能在点上放置族文件--桩基，如图11所示：

    图11
