Revit桩基础怎么绘制？Revit+Dynamo 桥梁桩基一键生成
文章来源：广筑BIM
在桥梁建模时大家是不是也对桩基又爱又恨？
桩基结构非常简单，使用拉伸就能完成。
但同时又需要逐个对应桩基坐标、高程等进行桩基放置，而这一步操作，消耗了大量时间做重复性的工作。
所以今天给大家分享一下如何利用Dynamo一键放置一座桥梁的全部桩基。轻松解决你的烦恼！
（这个原理同样适用于其他构件重复性的放置。）
一、前期准备

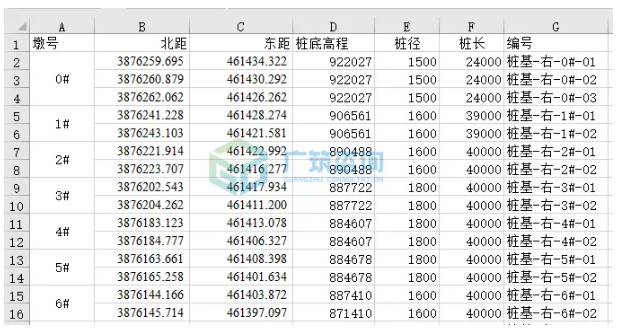

1、统计桩基放置数据，并新建项目；
2、新建公制常规模型族，利用拉伸命令创建一个桩基模型，并添加桩径以及桩长两个参数，完成后导入项目。

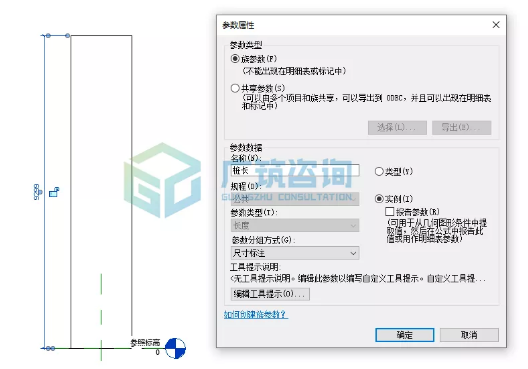

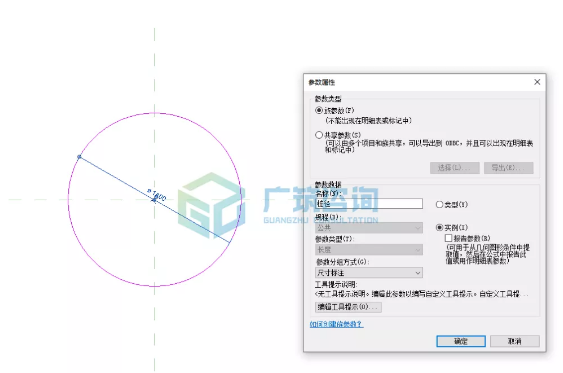

桩径参数添加
桩长参数添加
二、编制Dynamo节点包

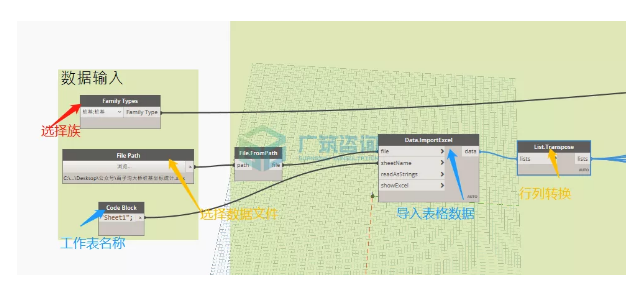

第一步：数据导入节点编制；
第二步：对导入数据进行处理；

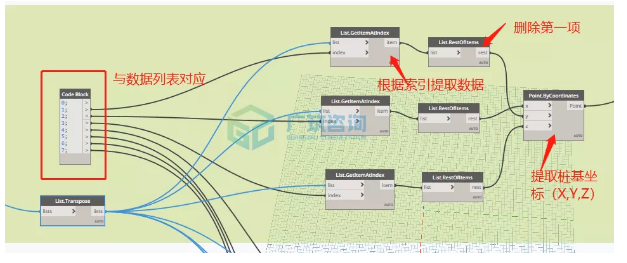

1、坐标提取节点编制；

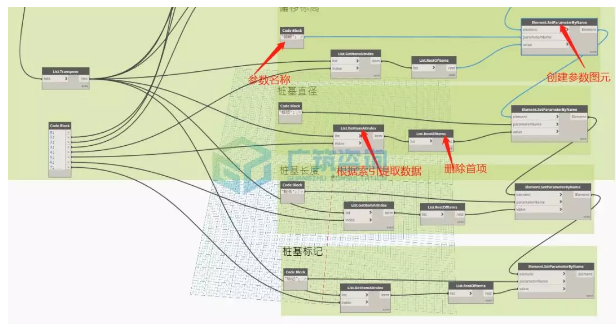

2、参数调整节点编制。

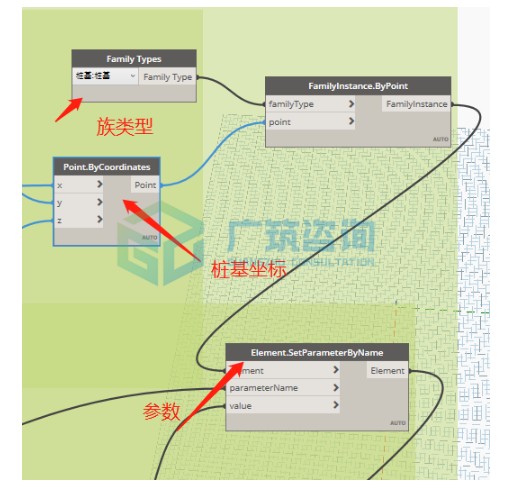

第三步：桩基放置节点编制；

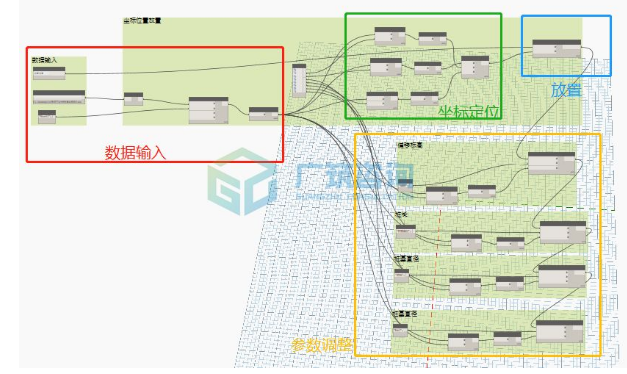

第四步：编制完成。
三、桩基放置

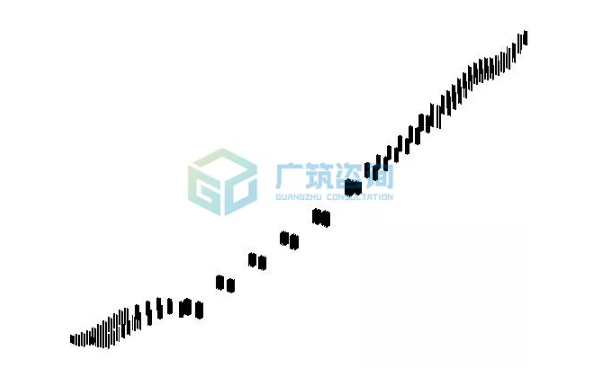

1、在编制完成的Dynano节点包中导入数据，点击左下方“运行”按钮，运行完成后，整个桥的桩基模型就放置好了。

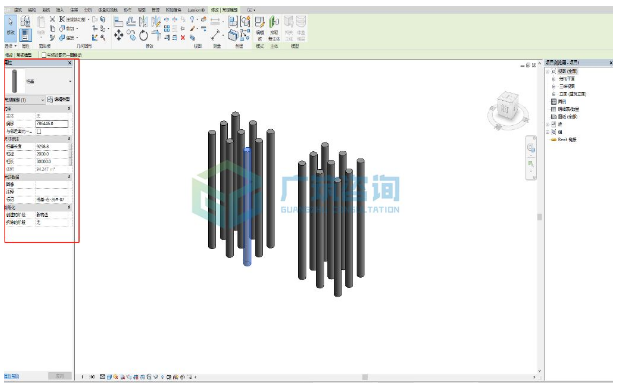

2、单击每个桩基，属性栏中出现添加的所有参数，均可进行修改哦~
