Revit+Dynamo的立交桥建模
广筑路桥隧项目总负责人胡成
关注等级考试的童鞋想必有所体会，近年来，试题中经常会出现一个简单的桥梁建模题。为什么说简单呢，因为实际的桥梁要比我们试题中的模型复杂的多，不仅截面变化多，还有平曲线，纵曲线，横坡超高等变化。所以，我们试题中的算是概念桥梁，要用Revit建准确的桥梁模型，还需要Civil3D和Dynamo来一波强力的辅助~此文以某立交为例为大家介绍一下基于Revit的复杂桥梁建模。
01、Civil3D创建路线

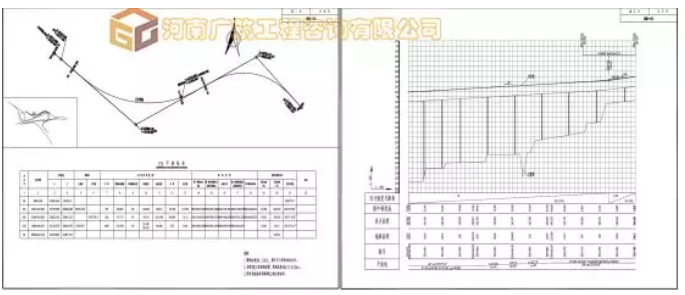

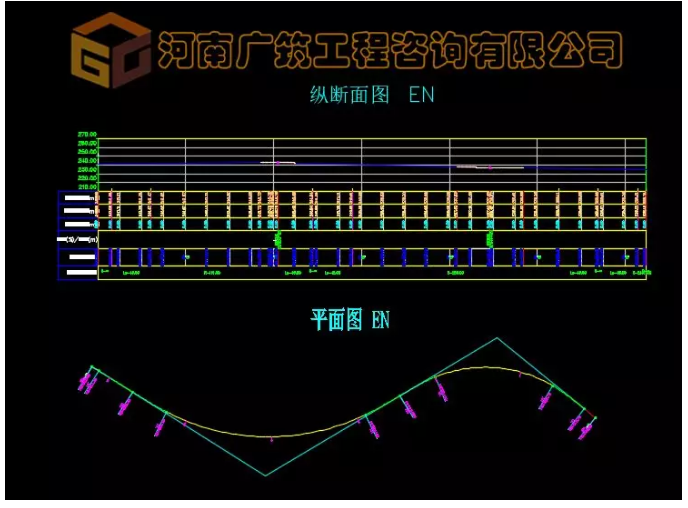

根据设计提供的平曲线与纵曲线设计要素在Civil3D中创建三维路线。

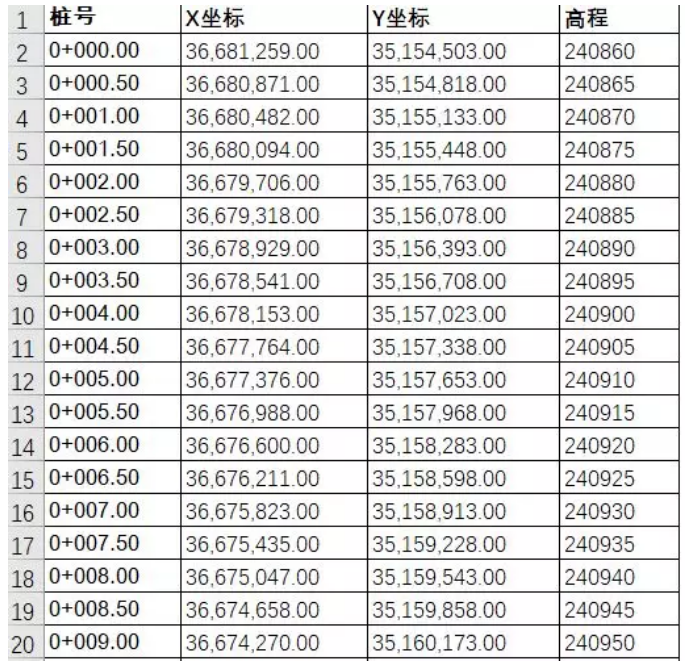

从Civil3D中根据线形控制精细度，提取线路点坐标，导入Excel表格中。
根据立交现浇箱梁图纸，在Revit中建立各箱室参数化轮廓。

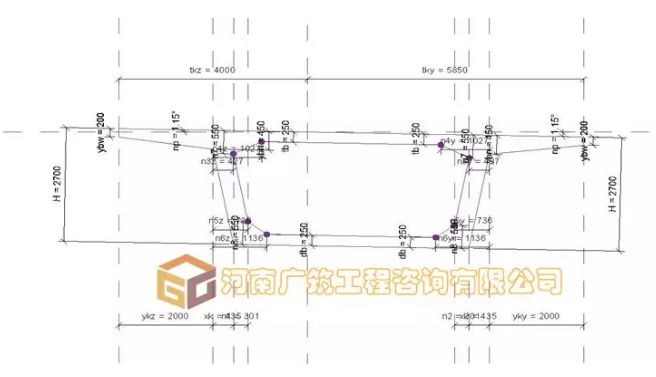

参数化一室轮廓

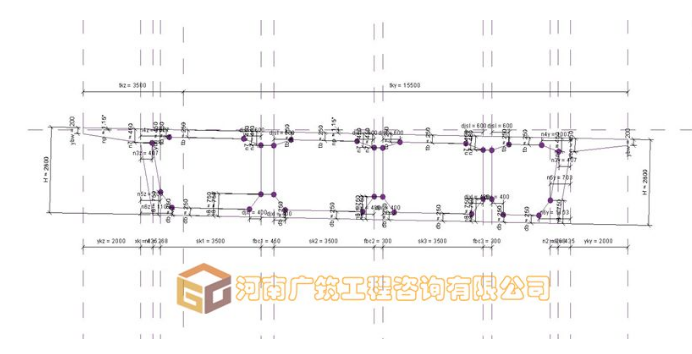

参数化四室轮廓
根据箱梁平面图统计截面变化轮廓的里程及参数。

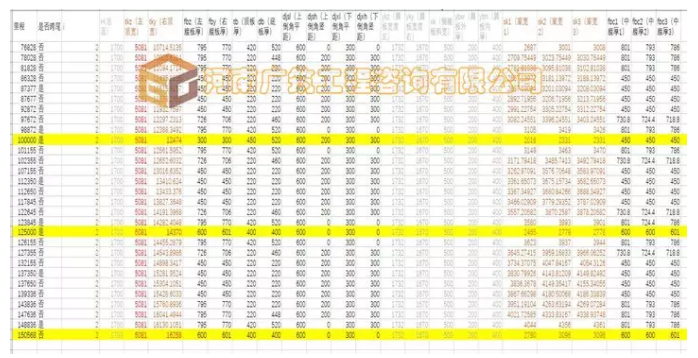

一联箱梁轮廓参数统计表
利用Dynamo进行节点编排后，就可以从Excel表中读取坐标点数据进行三维路线生成，同时读取箱梁轮廓参数，融合出准确的箱梁模型。

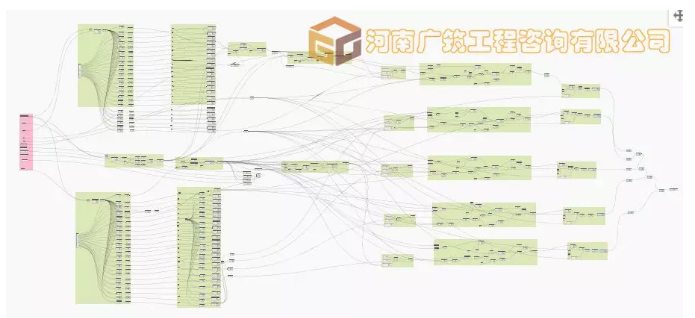

立交现浇箱梁节点包

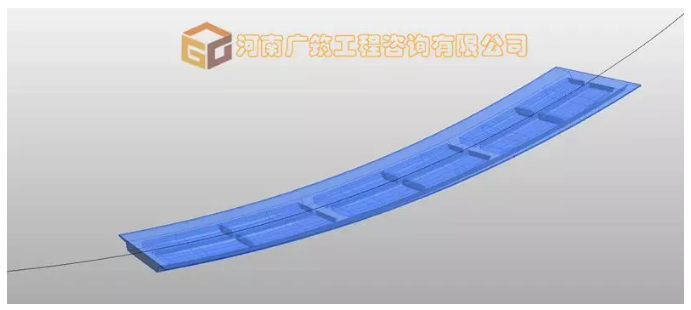

一键生成的一联箱梁
此方法建模精确度和效率较高，生成的模型不仅可以提取难以计算的工程量，并且可以指导测量放样，精度在1mm之内，完全符合施工需要。
