dynamo桥梁建模教程：如何利用Dynamo建立桥梁下部结构-桩基
文章来源：BIM仙儿
根据甲方建模要求及图纸内容，研究如何使用dynamo去准确放置下部结构各个构件，并设定相应参数。
01、解决思路
熟读图纸，将图纸中相应数据记录在excel表格中；
建立相应族构件并根据图纸设定相应参数控制；
利用dynamo读取表格数据，将各个构件放置在准确位置；
利用dynamo批量赋予每个构件参信息。
02、放置桩基础
一、整理数据

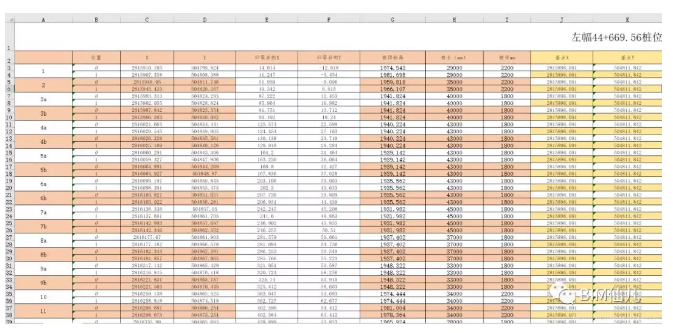

根据图纸将桩基础坐标信息、桩顶标高、桩长和桩径数据记录在excel表中：
注意：
要注意坐标系的问题，图纸中坐标系的X、Y值与后续在dynamo中放置构件的X、Y值刚好相反。
为了减小数据数值大小，所以这里先确定了一个基点。
二、读取数据

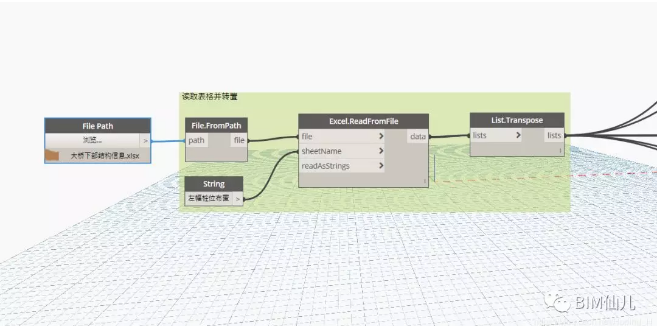

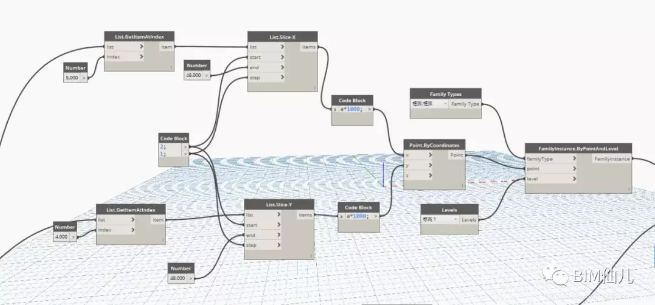

三、获取数据并将项目桩族放置于坐标处

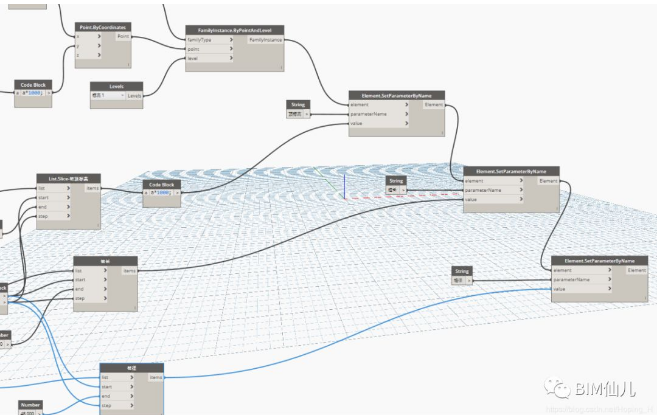

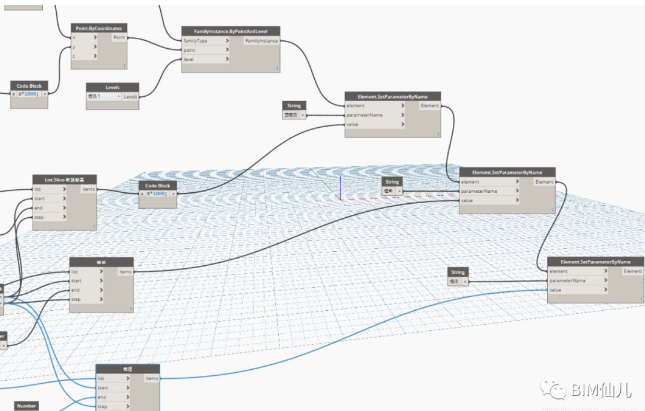

四、获得表格各个桩参数信息，并将其依次设定其参数

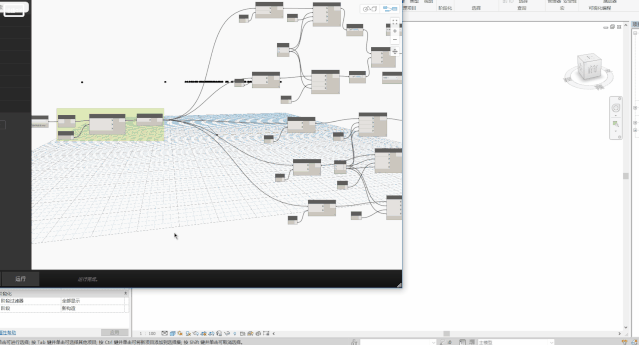

五、运行结果
