Revit坡屋顶怎么画？Revit中坡屋顶檐沟做法

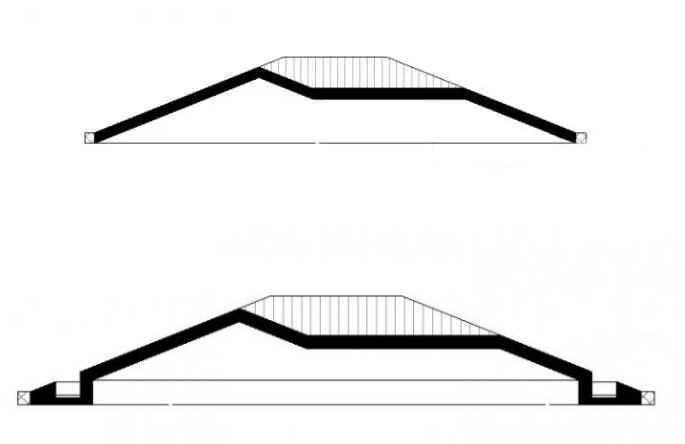

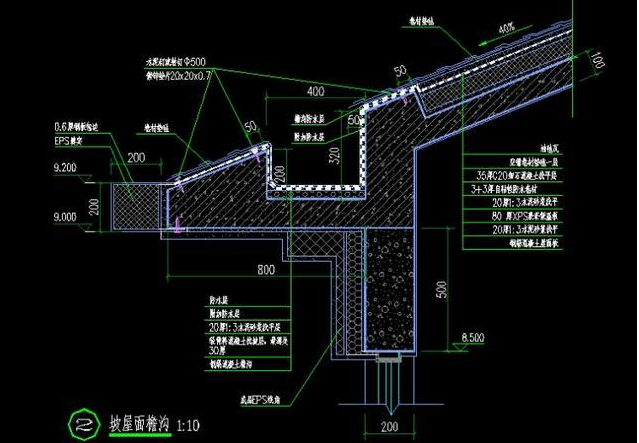

修改BIM模型，给模型加檐沟。如下图CAD所示。因屋顶檐槽命令在做内檐沟时无法切开屋面，可以用檐槽命令做出来。先来看一张檐沟CAD，如下：

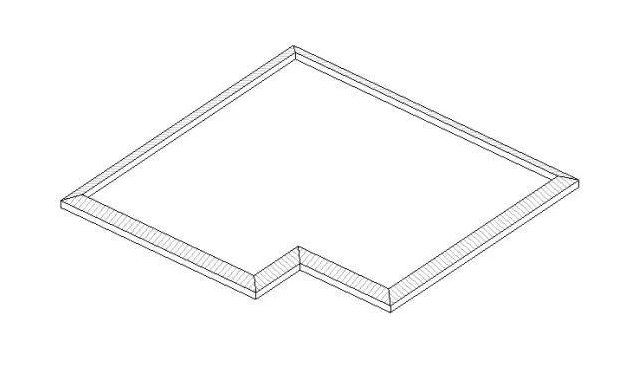

1、拾取屋顶边线放置檐沟，向内偏移800（视情况而定）

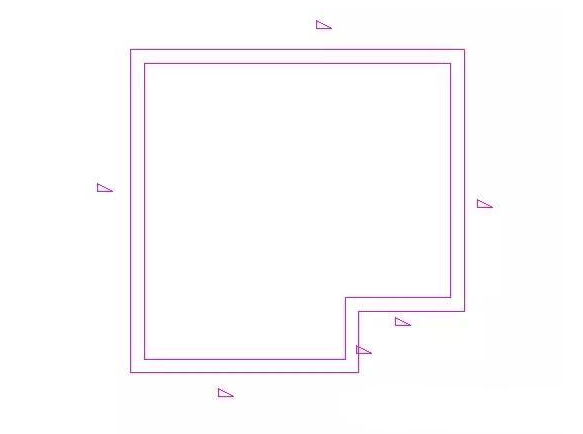

2、原地复制屋顶，修改原放置檐沟的屋顶（为了保持原有的封檐带），向内偏移400（视情况而定），如下：

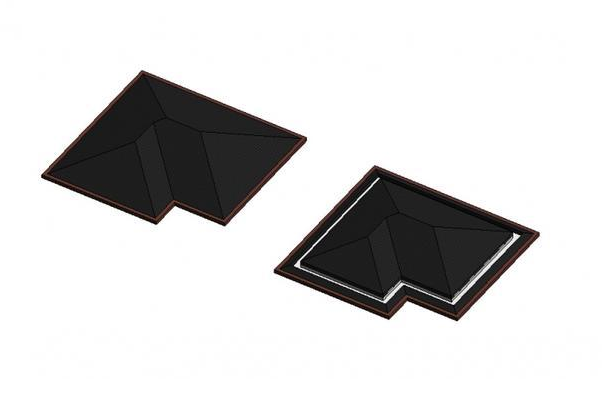

3、修改复制的屋顶，向内偏移800（视情况而定），即完成。更为简便的方法：上述2步骤的屋面取消，直接用檐沟族做，一次成型。此处所言的檐沟都是结构的沟槽。
小诀窍：使用拾取线命令可以快速的偏移出轮廓，而不改变屋顶的标高，但记得改坡度值。
小伙伴们，你们学会了嘛？
