Revit是Autodesk公司一款软件的名称。Revit软件是专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。

    Dynamo又是针对Revit开发的具有可视化编程的参数化插件，相当于Rhino的Grasshopper。

    但是GH界面柔和偏暖，而DY界面硬朗偏冷，它们的开发者是同一人。做幕墙表皮最适合的软件其实是Rhino和Grasshopper。

    目前Revit做异形幕墙比较吃力，Dynamo的出现，能比较好地帮助Revit完成异形表面的创建及数据提取。下面是Revit和DY在幕墙系统的一些实际应用。

    应用一：

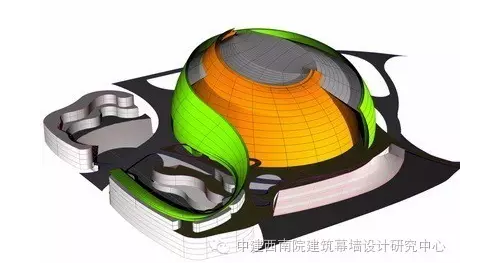

    对于异形表皮，Revit本身的幕墙系统（幕墙网格、竖梃、嵌板）很难将形体准确实现，这就引出了功能比较强大的“体量”。用体量生成幕墙表皮，对表皮进行分割，载入幕墙的自适应构件族，可以相对正常地实现异形表皮的建模和数据提取，关于Revit的自适应构件功能，在实际操作中有一个比较模糊但是确实存在的问题，就是自适应点的方向，

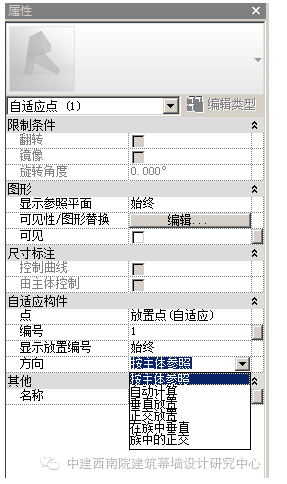

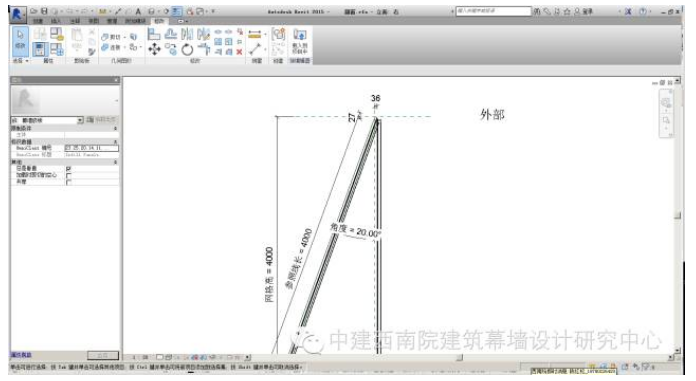

    查阅多方资料后，自适应点的方向解释如下：

    按主体参照：构件的XY平面将会完全贴合主体表面变化

    自动计算：将会自动选择最佳的放置方式

    垂直放置：构件XY平面将平行于体量环境中的默认标高，并在XY平面内旋转以适应主主体表面的变化

    正交放置：构件将不受主体表面的影响，而与体量环境中的方向完全对应

    在族中垂直：构件将会以族中模型为基准垂直放置（比如此构件中的曲线）

    在族中正交：构件将会按照初始设置的族构件选择正交方向

    应用二：

    Revit幕墙系统用明细表精确提取幕墙嵌板的面积，Revit2016及之前的版本，本身提供在属性栏的“面积”没有任何作用，目前为止如果需要这个实际面积（很多时候幕墙嵌板并不是一块平板）大概很多人都是用公式算出来的，但是对于异形的嵌板，公式很难实现或者不可能实现。考虑过用Dynamo，或者找插件，但都没有解决这个问题。

    但是最近找到解决这一问题的方法，不用公式不用插件不用代码。

    大概思路是通过在嵌板族里对需要计算面积的面按材质进行填色，载入项目，生成材质提取明细表，便能得出每块嵌板的实际需要的面积。其中需注意以下两点，不然得到的面积很可能是错的：

    1、将幕墙嵌板的族类别改为窗；

    2、对需要计算面积的面按材质进行填色后，一定要对这些面所在的实体也赋予材质（可以不进行填色，直接选中该实体赋予任何材质亦可）。

    该方法同样准确适用于：

    1、在项目中被剪切过的图元，即得到的面积是图元被剪切过后的实际面积。

    2、自适应模型，其他常规模型，至于墙、梁、楼板之类，没有试过，应该也可行。

    关于得到嵌板的实际面积，AU表示过将在Revit2017版本实现在族中增加一种参数，可以选取某个或几个面，得到这些面的面积，并且在项目文件中可以提取并使用这些面积参数。如果真是这样，得到嵌板的面积就非常方便了。

    测试软件平台：Revit2016及之前

    应用三：

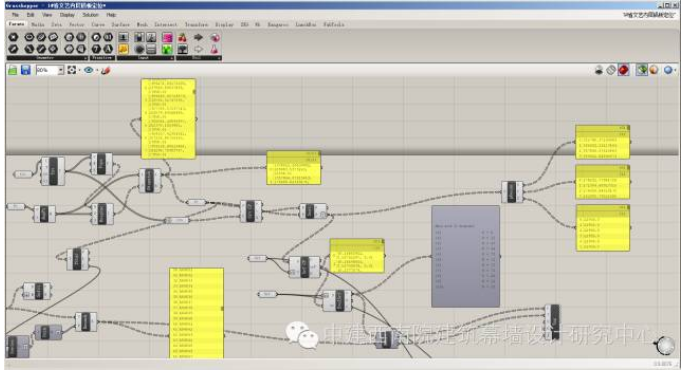

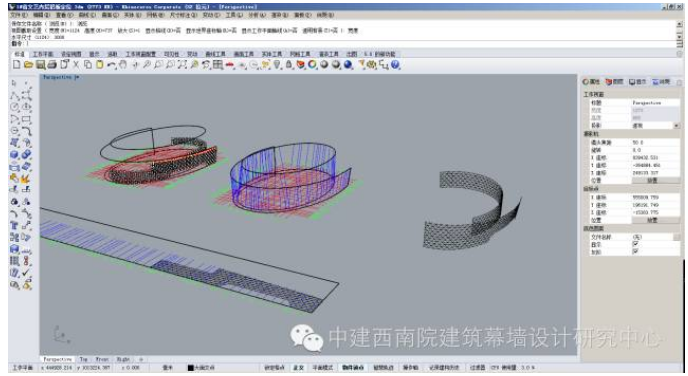

    用Dynamo实现幕墙嵌板的自动排序和编号，以前不会Dynamo，或者Dynamo功能尚不完善的时候，量小的手动，量大的，结合犀牛和GH以及CAD，实现嵌板的排序和编号。其实Dynamo本身也可以很好的实现这一过程，并且实用性更强，下面是例子：

    要用Dynamo实现幕墙嵌板自动排序和编号，涉及的主要运算器有Function.Compose，SortByKey，List.Map。由于Revit默认幕墙嵌板的顺序是从左到右，从下到上，本电池组故意将该顺序打乱以便后续操作，实现幕墙嵌板从左到右，从上到小排序。将幕墙嵌板直接打乱编号不知为什么会造成软件无响应，所以采用提取ID打乱ID再提取幕墙嵌板进行编号避免这一问题。项目南立面的从左到右对应Dynamo的X方向，从下到上对应Dynamo的Z方向。

    图片较大，拆分为以下几个：

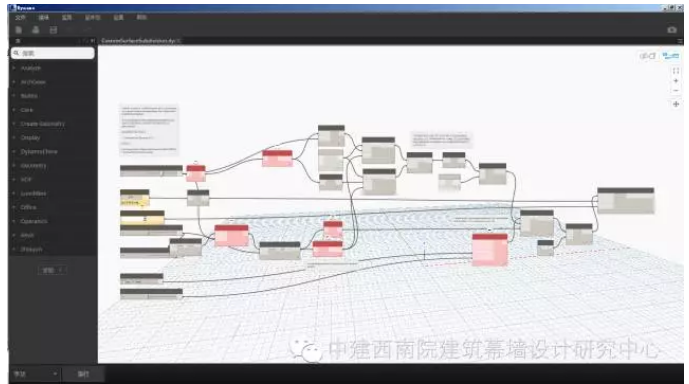

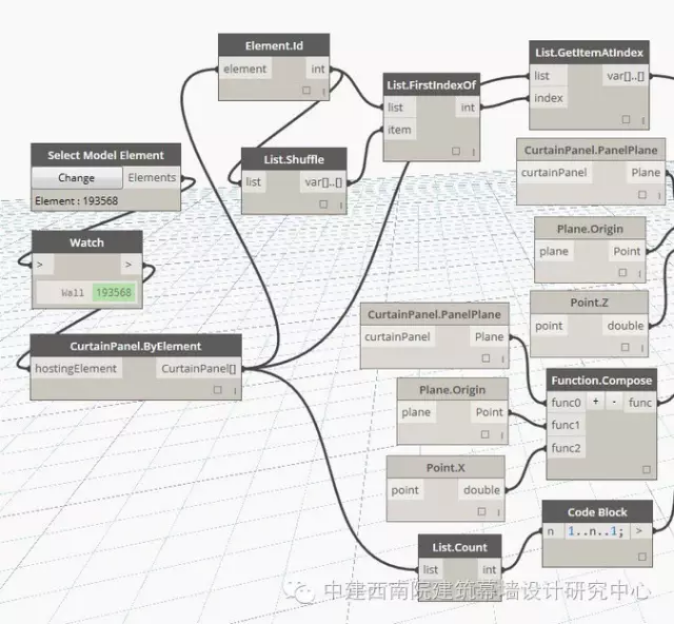

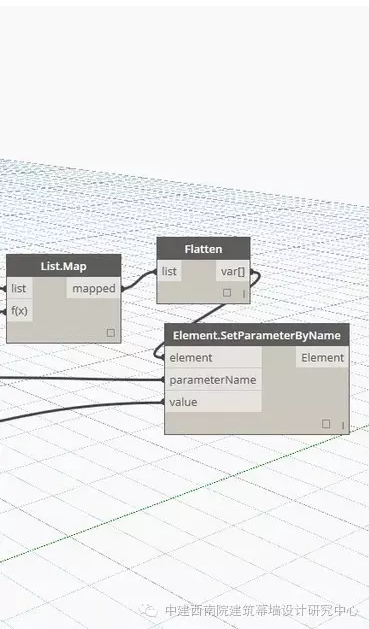

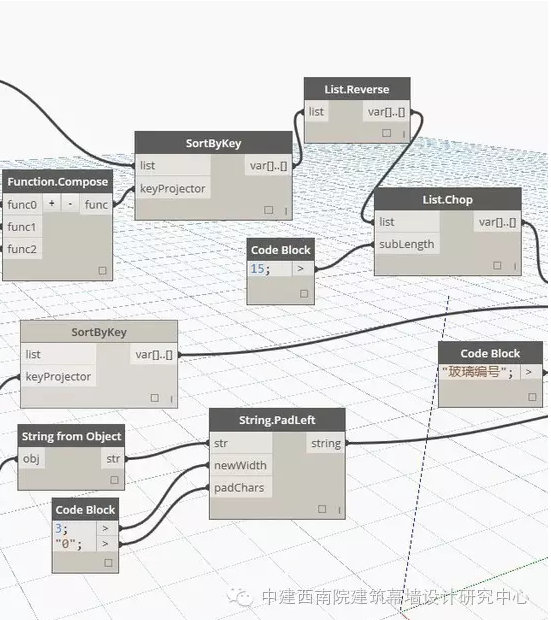

    Dynamo实现幕墙嵌板自动排序和编号

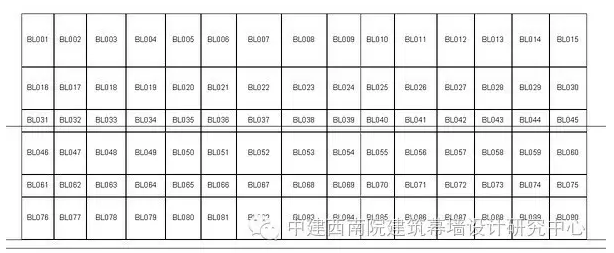

    Revit已排序和编号的幕墙系统
