Dynamo如何创建模型？Dynamo创建钢筋模型速成技巧
对于大部分常规钢筋，Revit自带的钢筋创建选项板或者附加模块即可创建，但是对于某些异形钢筋，Revit中的以上两种创建形式显然就不够用了，因此需要另辟蹊径。Dynamo强大的可视化编程对于异型结构的建模以及配筋非常容易，所以，Dynamo配合Revit，异形建模将不再是问题！
那么进入正题，如何通过Dynamo创建钢筋模型呢？

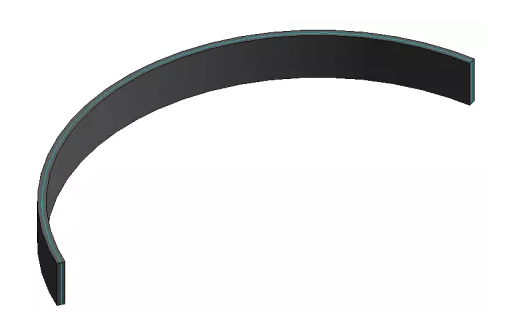

首先准备一个需要附着钢筋的实体，如图所示：
接下来，在Revit中运行Dynamo（管理-Dynamo）。
开始节点的录入，本次钢筋建模需要用到DynamoRebar这个软件包，没有的话，可以去软件包中下载。

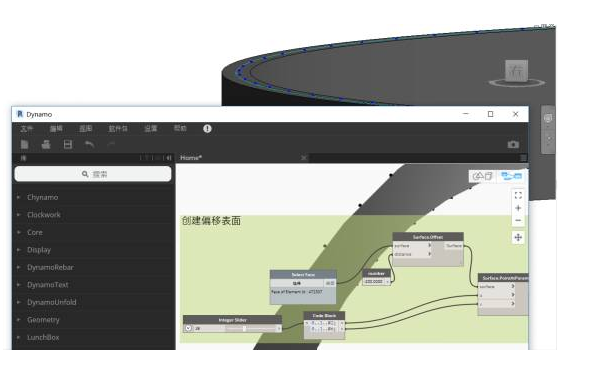

开始建立节点，并进行连接，本实体中建立一排竖向钢筋，其余钢筋绘制方法触类旁通，可以自己去尝试，首先选择实体上下两点，以这两点连接成线进行钢筋转化换。

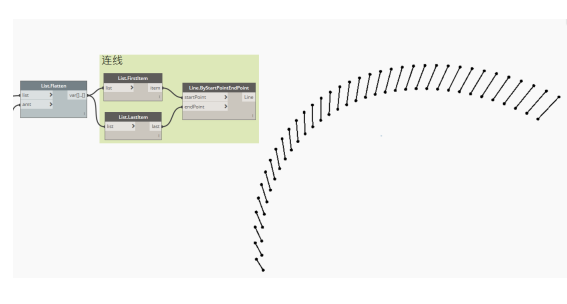

将每个点隔离出来，并一一对应连线，这些线段将在后期被赋予钢筋属性。

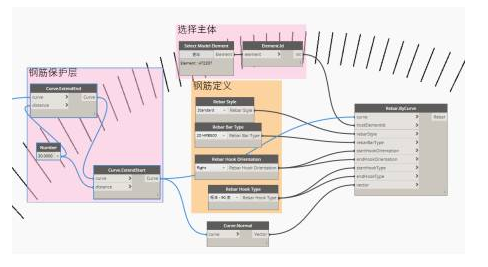

确定钢筋保护层厚度，然后，选择钢筋的各种属性，通过DynamoRebar软件包的节点Rebar.Bycurve生成最后的钢筋。

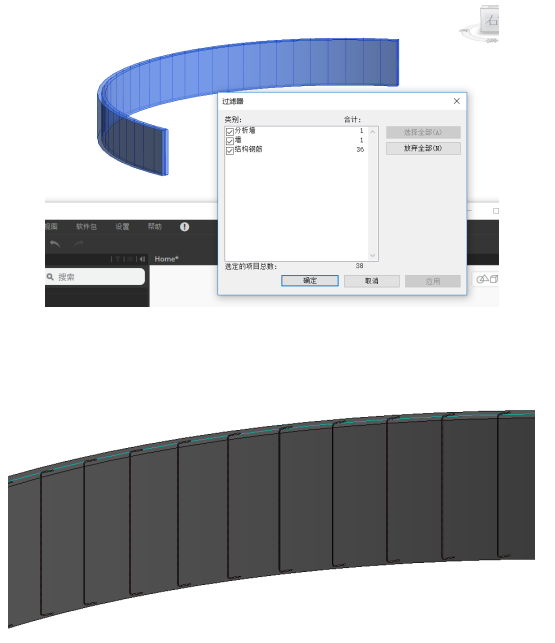

钢筋生成完毕后，在Revit中即可预览钢筋。
