前言

    BIM是当前工程建设行业中炙手可热的技术，正以势如破竹之势席卷整个工程建设行业，引起一场信息化数字革命。如今BIM在整个工程建设行业的应用已无处不在。无论政府建设行政主管部门的主导，还是企业自身的转型升级，BIM都已深入地应用在了工程项目当中，贯穿于设计、施工以及后期运营维护的方方面面，接下来介绍一下BIM技术在各阶段的应用。

    一、BIM在勘察阶段的应用

    在工程勘察阶段可通过BIM三维立体的可视化特点对拟建工程项目基地的地质情况进行直观的展示。结合有限元分析可对该地质情况作出定量化的分析，其分析结果可作为项目选址与地基基础设计的重要参考依据。

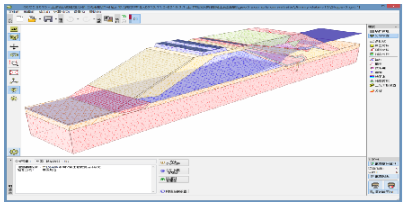

    岩土工程边坡稳定性分析

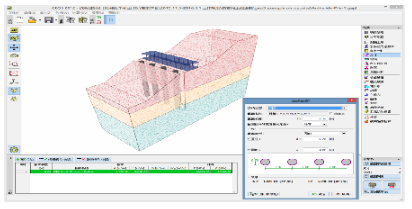

    支护桩的设计

    二、BIM在设计阶段的应用

    传统设计模式：设计周期较长，需要按照先后顺序，依次完成建筑设计、结构、设备等模型的搭建，设计耗时长。

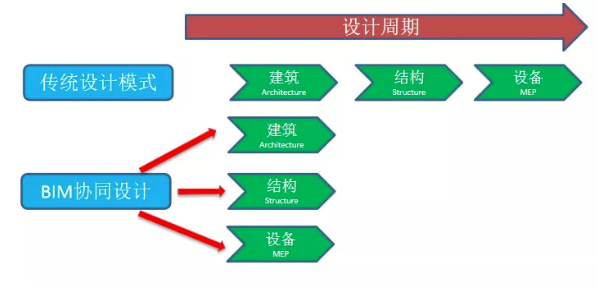

    BIM协同设计：不同的专业可在BIM协同平台平行设计，同时进行建筑、结构、设备等模型的设计，大大缩减设计周期。

    协同设计是BIM技术在设计阶段的最高级管理模式，使用协同设计模式可以实现项目由单兵作战提升至团队化工作。各专业协同设计实时协调/监视，对各专业在设计过程中出现的碰撞、不协调等问题及时作出调整，提高出图质量。

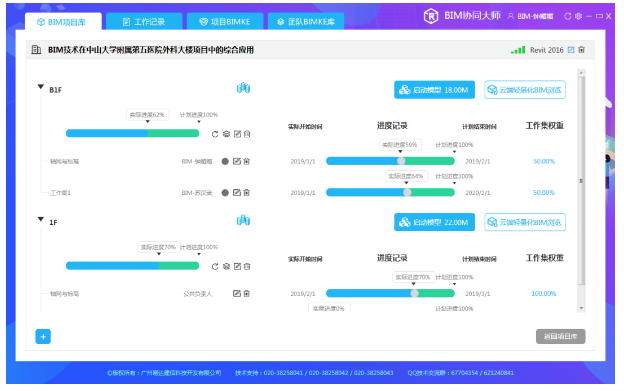

    BIM协同大师

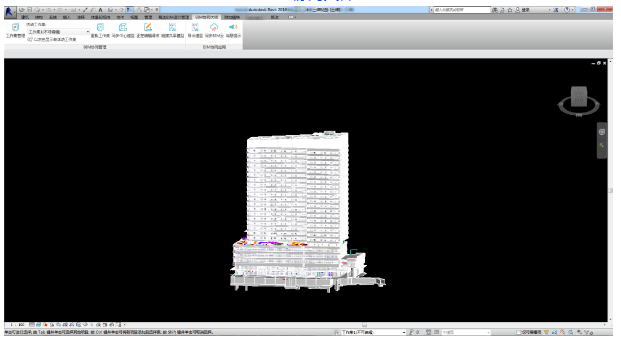

    BIM协同大师插件端

    三、BIM在设计阶段的分析应用

    BIM在设计阶段不仅包含建筑设计形体、管线综合等相关信息，也可以基于该“核心模型”在不同领域中分享和延续是BIM的重要特征，使用核心模型对拟建建筑热环境、日照进行精确的模拟和分析。

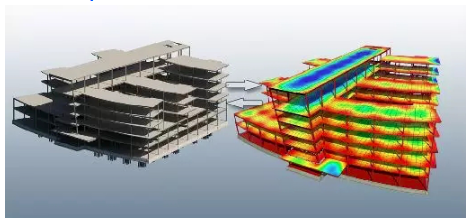

    BIM帮助结构工程师创建、分析更加协调和可靠的模型，目前主流的BIM核心建模软件Revit可与结构分析软件双向并联。

    1.在对超高层公共建筑消防性能化设计中使用CFD计算流体力学模拟建筑空间内火灾烟气扩散。

    2.大型公共建筑进行疏散模拟。

    四、BIM在施工阶段的应用

    1、施工场地管理的应用

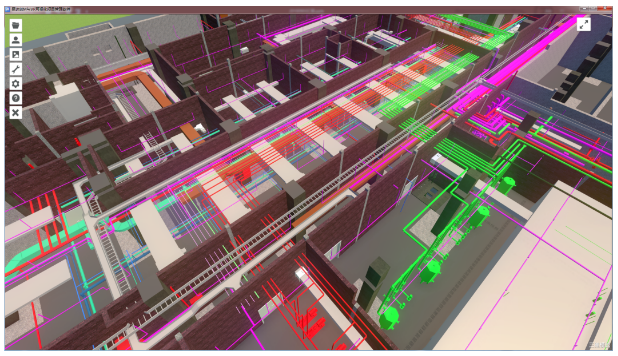

    BIM技术能够将施工场内的平面元素立体直观化，帮助我们更直观地进行各阶段场地的布置策划，综合考虑各阶段的场地转换，并结合绿色施工中节地的理念优化场地，避免重复布置。

    BIM技术在各个阶段的场地管理包括投标阶段的展示、场地模型的初步建立，施工元素标准化族库的建立、CI场地管理、场地危险源识别管理、工法样板场地管理、各阶段动态场地管理及优化等。

    01、场地模型初步建立

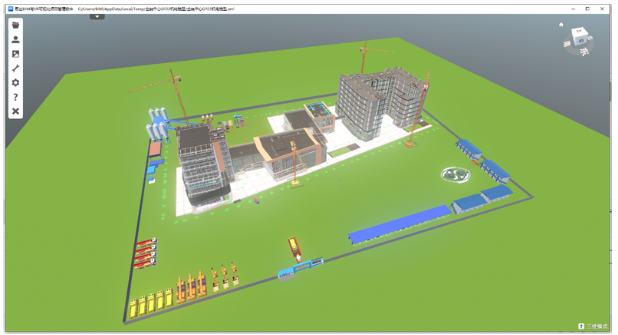

    根据标高方格网导入CAD地形图（提前策划整个现场的道路标高系统、排水系统、塔吊、施工升降机等其他临建设施的布置位置），然后根据各项参数生成三维布置图，更加直观地展示施工场地。相对比二维平面施工布置图，三维施工布置图更直观，更符合施工真实情况。

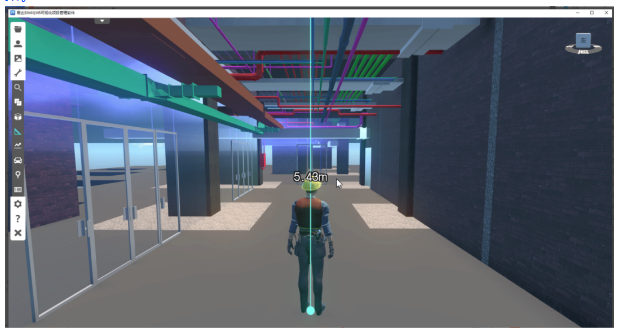

    BIM&VR可视化项目管理软件

    02、企业标准族库的建立

    场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提高场地布置效率，也能在前期临建施工时更直观的指导现场施工。

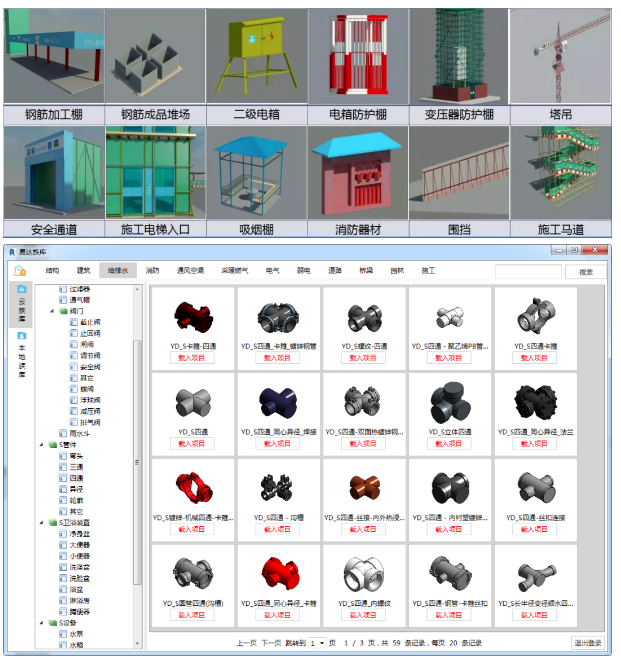

    BIM族库

    03、施工阶段场地动态管理

    实时掌握施工阶段的情况，在绿色施工中分施工阶段对场内布置进行提前策划和转换预演，找出最优布置方案，提高场地使用效率，减少二次布置所产生的费用。同时可以利用软件统计功能将临建工程量自动生成，减少算量工作。

    04、工法样板场地管理

    BIM模型可出施工图指导施工。

    BIM模型

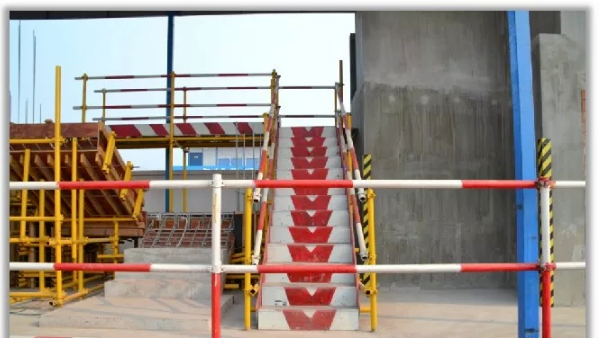

    现场实景

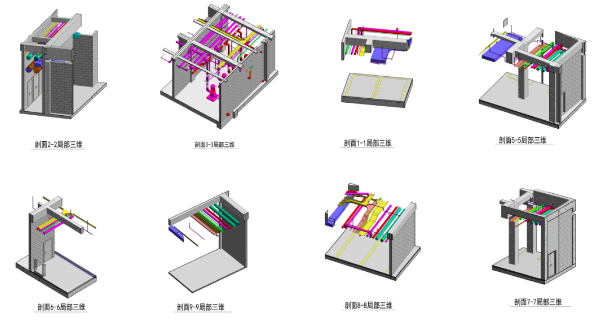

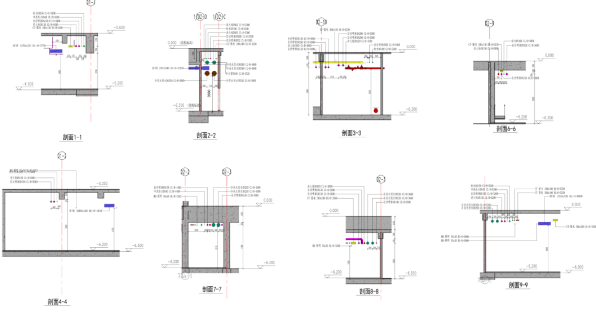

    Revit出图（剖面图）

    Revit出图（局部三维图）

    05、CI形象管理

    直观模拟场区内实景，提前设计车行线路、人行线路、小业主参观线路和领导参观线路。

    06、施工现场危险源辨识

    安全总监、安全管理人员通过BIM模型预先识别洞口，将更多的时间用于安全风险的评估与措施的制定，提前在模型中进行安全防护，将防护栏布置完善。

    2、施工方案模拟的应用

    BIM技术能够将施工方案进行模拟对比，为选取符合实际情况的施工方案提供决策依据。

    01、施工模拟

    通过施工模型，直观地展现如何开展施工，以及工程建设的进度概况。

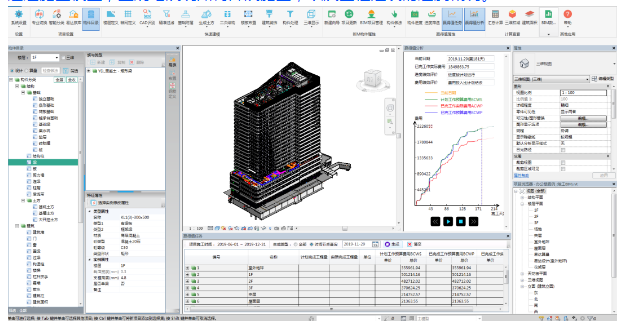

    Revit端赢得值分析

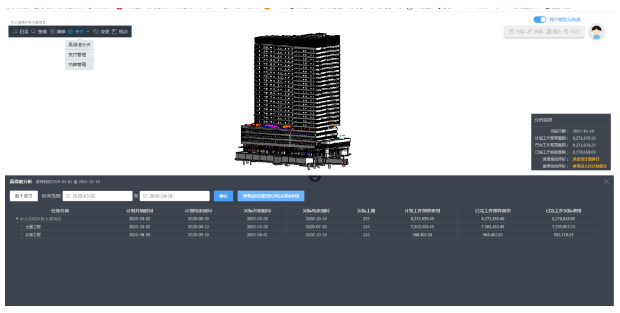

    网页端赢得值分析

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
