    一、建筑物理性能分析特点、包含内容和意义

    近几年，随着BIM技术和绿色建筑的不断发展，建筑物理性能分析技术得到了长足的发展，开始不断的在更多的项目中得到应用。

    建筑物理性能分析的最大特点就是通过BIM技术，建立建筑信息模型，以模型为基础，通过计算机技术的应用，开展性能分析。作为绿色建筑要求的重要部分，建筑物理性能分析技术在国内也随着绿色建筑要求的不断深入，其应用的项目也越来越多。

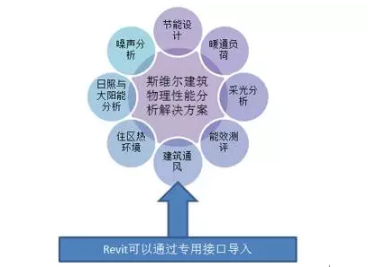

    建筑物理性能分析包含涉及建筑的各个方面的物理性能，具体包含内容如下图所示：

    二、建筑物理性能分析所需的BIM模型要素

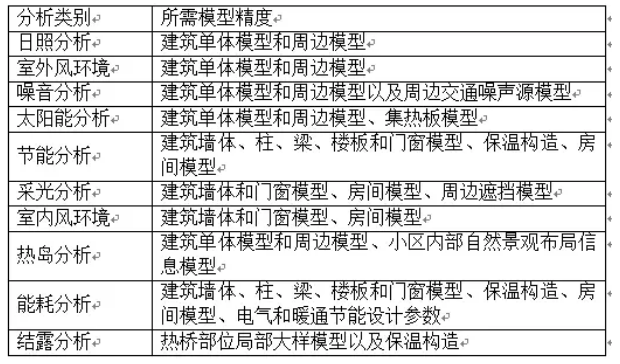

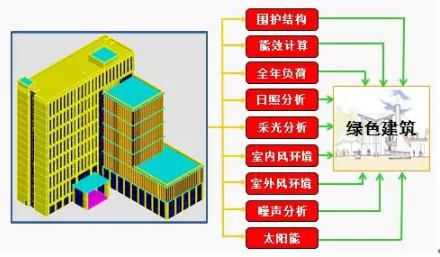

    由于建筑物理性能分析主要涉及的是建筑的风、光、热、声等物理条件的分析。主要需要的模型信息分别如下：

    三、在建筑物理性能分析中一模多算的意义

    建筑性能分析包含类别较多，在设计周期不断压缩的现实情况下，一般很难实现准确数据支撑的建筑性能分析。通过Revit软件建立的模型，设计师可以通过专用的接口导入到相关性能分析软件中，直接进行相关物理性能分析，可以实现一模多算，并提供准确的数据支撑。

    四、以某办公建筑为例介绍建筑物理性能分析

    本项目在设计之初通过绿建斯维尔的日照与太阳能分析软件、建筑通风软件、噪音分析软件、采光分析软件、节能计算软件、能效测评软件等建筑性能分析软件对项目的风环境、光环境、太阳能、声环境、能耗以及维护结构隔热、结露等物理性能进行了全方面的分析，并不断调整设计方案，使得建筑物理性能达到最优化。

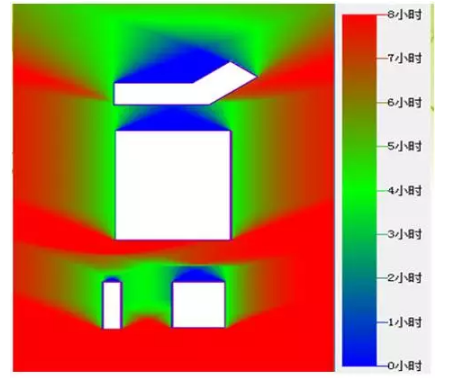

    1.日照模拟

    在规划方案设计阶段，通过日照模拟分析手段分析自身对周边建筑的日照影响，生成相应的日照分析彩图和大寒日当天的日照阴影影响等资料，更好的实现对建筑物群之前的遮挡分析。

    2.噪音模拟

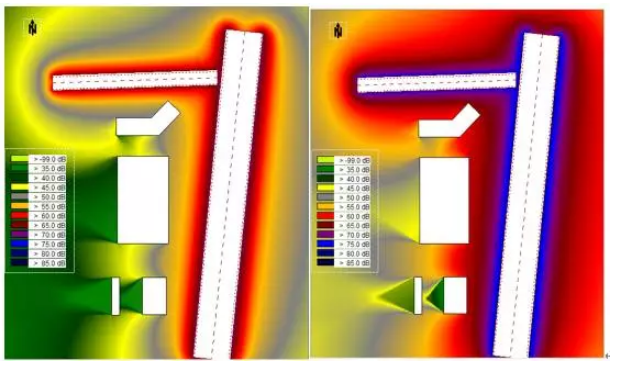

    在规划方案设计阶段，通过噪音模拟分析手段分析本项目周边交通噪音对项目的影响，从而为规划设计提供支持。如下图所示（左为夜间模拟图、昼间模拟图）

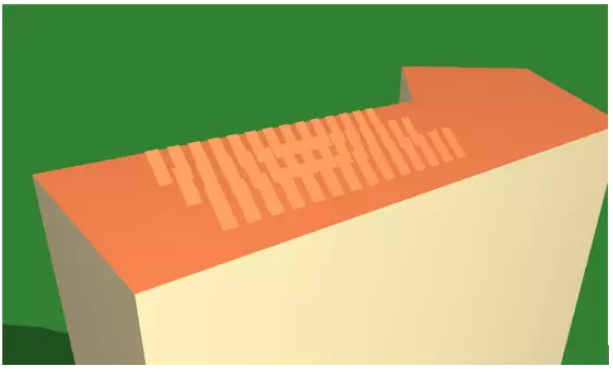

    3.太阳能分析

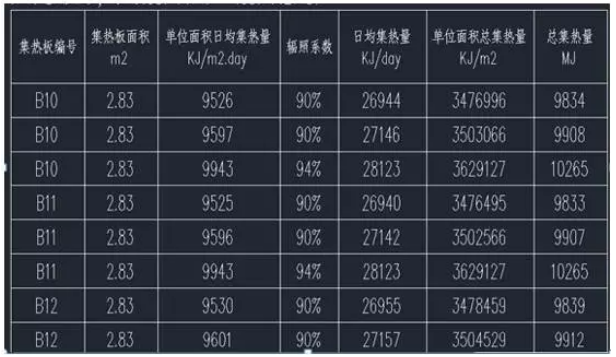

    通过太阳能分析手段，可以预估出建筑自身所设置的太阳能集热板是否满足需求，分析出建筑周边的太阳能资源的情况。

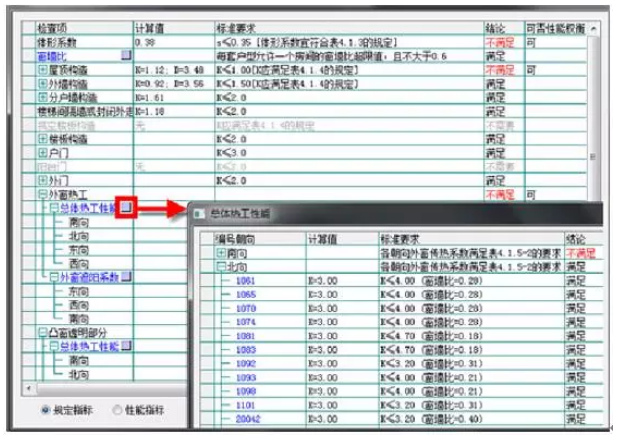

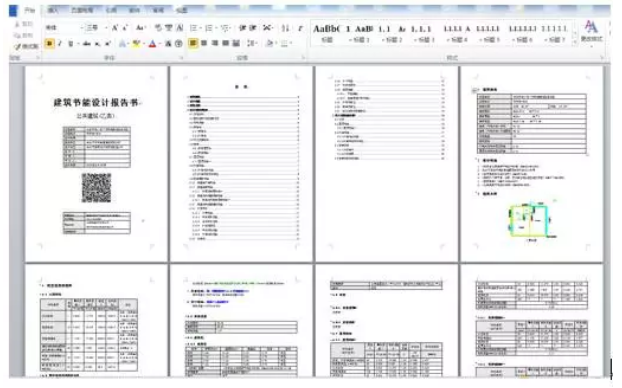

    4.节能计算

    通过节能计算优化维护结构设计，从而满足施工图设计的各项参数要求。

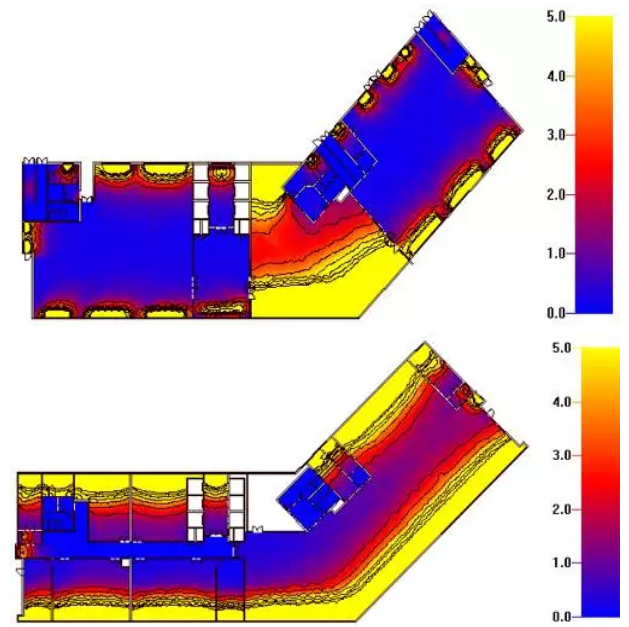

    5.采光分析

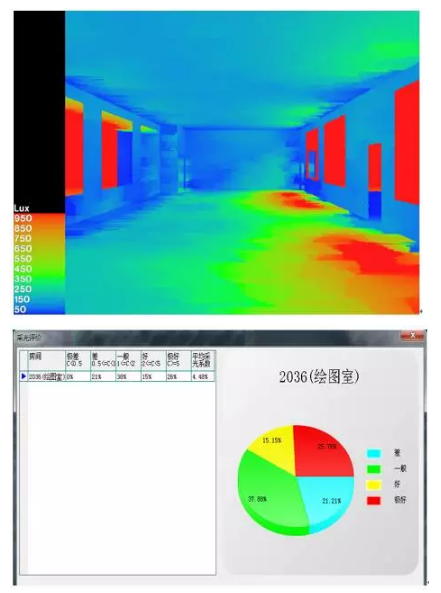

    通过直接利用节能模型+日照模型，BIM采光分析软件可以直接进行采光分析。

    6.结露分析

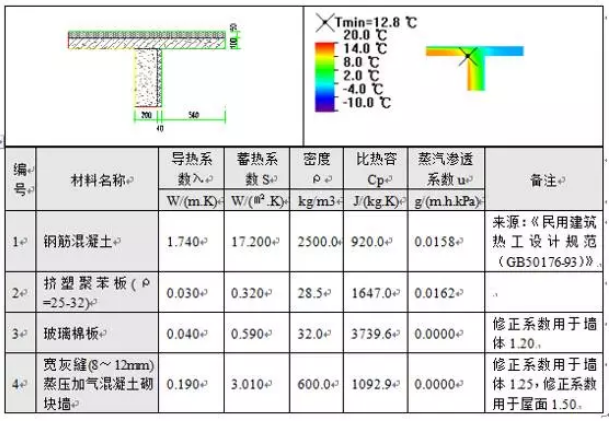

    通过直接利用REVIT的节能模型，软件可以进行建筑围护结构热桥节点部位热环境分析，从而得到热桥部位热环境模拟彩图，找到最低点温度，进而判断热桥部位是否结露。

    7.能耗分析

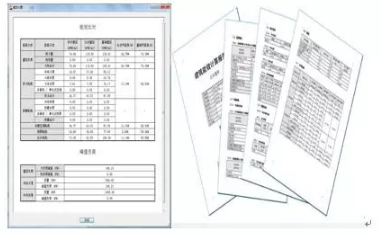

    通过BIM能效测评软件，将电气和暖通相关设计参数输入软件即可完成建筑能耗分析。

    8.热岛分析

    按照2014年3月1日执行《城市居住区热环境设计标准》中的要求，居住小区应进行热岛分析计算。本项目为办公建筑不需要进行热岛分析。此处以另外一个居住小区为例介绍热岛分析

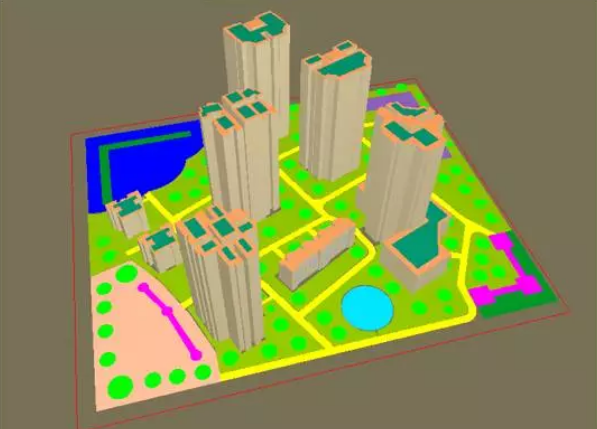

    如下图为热岛分析模拟：

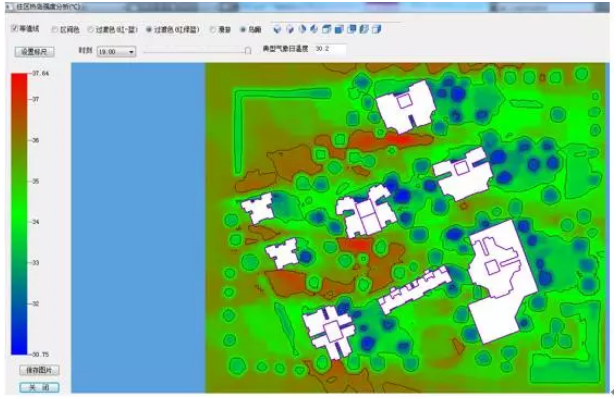

    下图为热岛温度分析结果彩图：

    建筑项目的景观可视度、日照、风环境、热环境、声环境等性能指标在开发前期就已经基本确定，这些性能指标直接关系到建筑可持续发展、使用人员的舒适度、建设成本以及运营维护成本等，但是由于缺少合适的技术手段，目前在实际项目建设过程中，大部分项目仍然以合规验算和定性分析为主要手段，很难有足够时间和费用对上述各种性能指标进行多方案分析模拟。BIM技术一起富含信息的多维建筑模型为上述建筑性能分析的普及应用提供了可能性。
