    轴网对我们的工程项目来说就类似于CAD的坐标系，当然在Revt中也是非常重要和基础的BIM信息。在造型比较标准的项目中，无论是手动绘制还是利用插件，都能非常快速的解决问题，但带折线、带倒角的转向轴网处理起来就不那么容易了，靠插件基本不可能完成，还是需要通过充分理解Revit轴网的工作原理来解决，现在我们就来一起了解一下。

    1.快速拾取轴网的创建方法

    为了照顾萌新，我们还是先简单介绍一下轴网的创建方法。

    在“建筑”>“基准”>点击“轴网”功能：

    可以看到我们能绘制简单的直线、弧形以及拾取轴网功能：

    前面几种比较简单和revit绘制模型线和详图线类似，我们重点介绍一下拾取轴网。

    当我们把CAD图纸导入至Revit中，基本上就不需要我们自己绘制了。

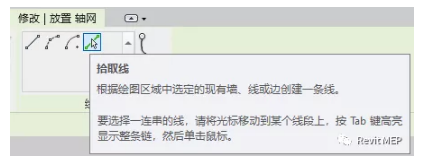

    点击拾取线的模式，逐一在图纸上拾取轴网线即可：

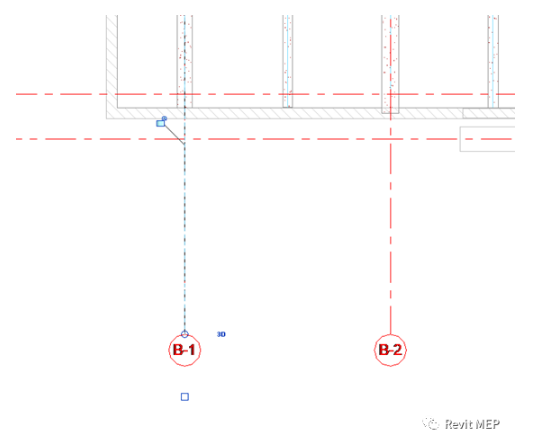

    此时我们会发现有可能没有轴网标头的轴号：

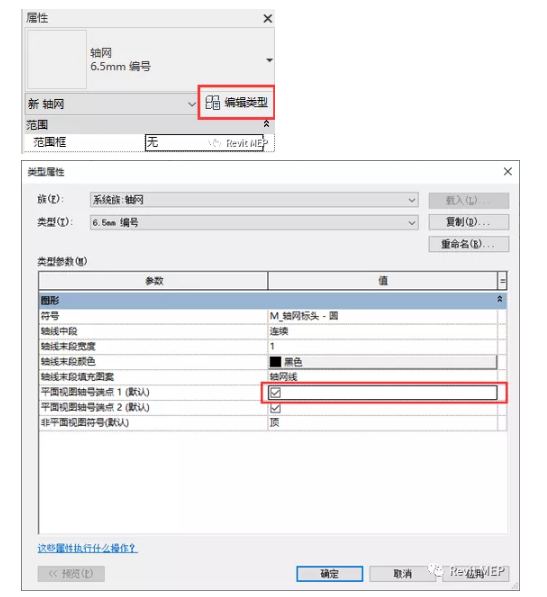

    这个是因为revit项目样板中默认是单标头，我们只要设置一下轴网族的“类型属性”，把轴号端点都勾上，其他像颜色、大小等参数我们也可以在其中方便的设置：

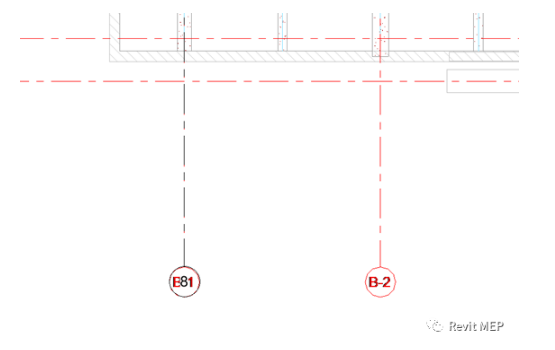

    不过此时可能我们会发现轴号是不一致的：

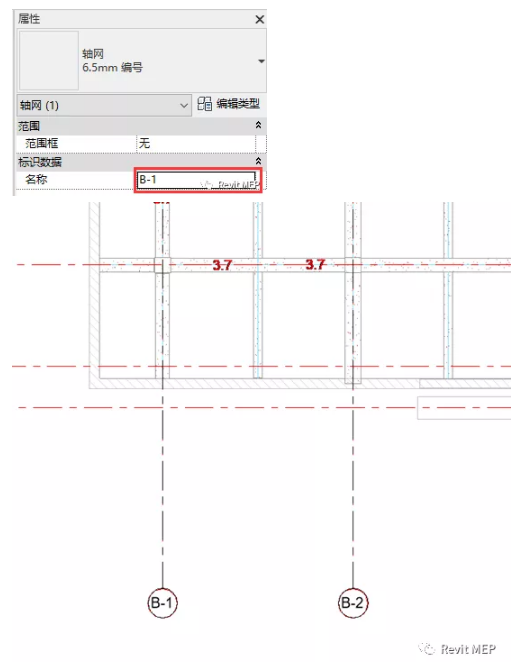

    选中轴网后修改名称即可，后续会自动编号，但不允许重复。

    2.拾取创建复杂异形轴网

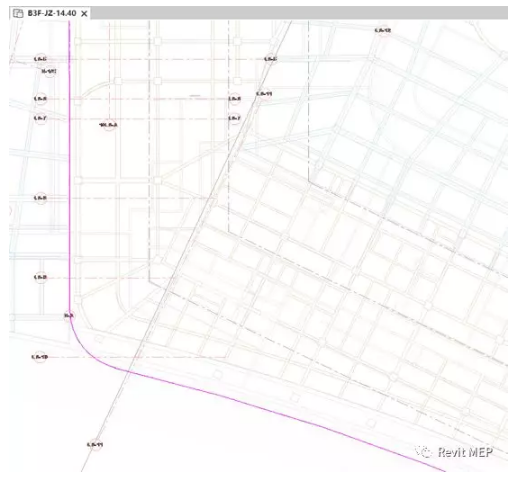

    回到今天的重点，我们如何绘制带折断、弧段、甚至还有转向的轴网呢？

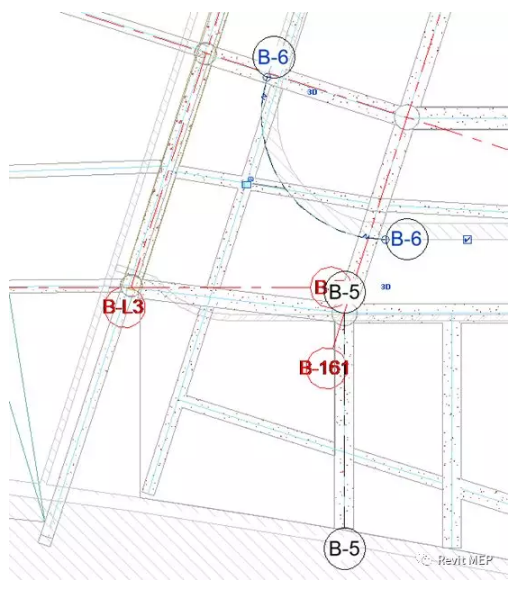

    我们发现拾取轴网虽然能识别弧段，但每个单段的直线都是一条独立的轴网，而且revit没有办法将轴网组合。

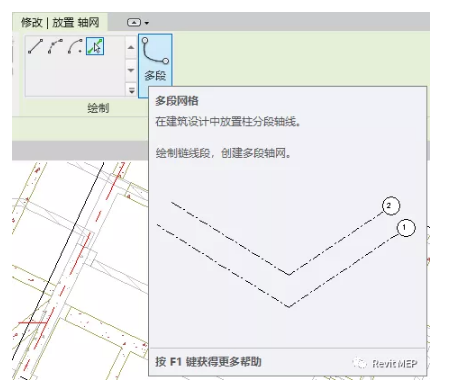

    其实这里只需要用到多段线模式就可以了！

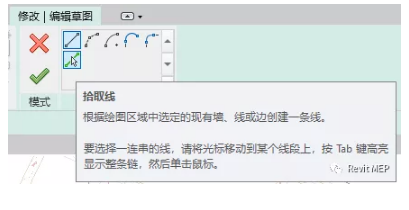

    点击以后进入多段线轴网的草图编辑模式，同样适用拾取。

    这样就可以连续拾取单段轴网了，是不是很方便呢~

    最后还有一点注意事项：多个轴网不能同时创建，拾取的线条也需要连续。
